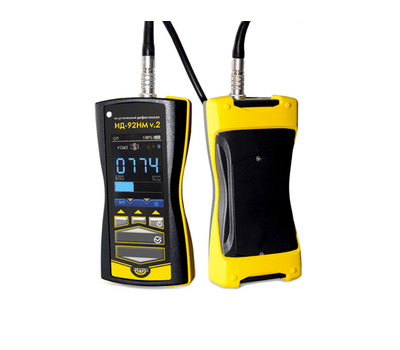

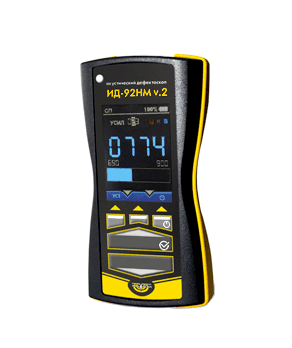

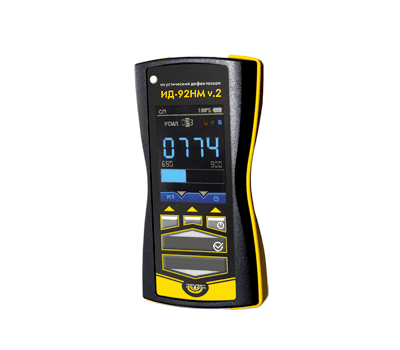

Дефектоскоп акустический ИД-92НМ
Акустический дефектоскоп ИД-92НМ предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.
Внесен в Госреестр СИ.
Особенности:
- дружественный интерфейс "включи и работай"
- принцип действия -импульсный импедансный
- "сухой" контакт преобразователя и контролируемого объекта
- комплектуется двумя типами преобразователей: совмещенным (SP) и раздельно-совмещенным (RSP)
- комплектация преобразователей износостойкими корундовыми (искусственный сапфир) наконечниками, что в разы увеличивает срок службы, а также исключает вероятность повреждения (царапания) контролируемой поверхности
- повышенное пылезащитное исполнение преобразователей (опционально)
- минимальный размер обнаруживаемого дефекта в изделиях из композиционных материалов совмещенным преобразователем - 5 мм
- световая, звуковая и визуальная сигнализации обнаружения дефекта
- металлический ударопрочный корпус с прорезиненной ручкой, позволяющей фиксировать прибор в различных положениях
- не требует долгой настройки, настраивается на бездефектном участке обследуемого объекта.
Области применения:
- аиационная, космическая и оборонная промышленность
- судостроение и судоремонт
- машиностроение
- коммунальное хозяйство.
Технические характеристики
| Диапазон рабочих температур, град. С | -10...+40 |
| Габариты электронного блока, мм | 62х152х200 |
| Габариты SP преобразователя, мм | 67х28х45 |
| Габариты RSP преобразователя, мм | 100х32х22 |
| Масса электронного блока, кг | 0,8 |
| Минимальный радиус кривизны выпуклой /вогнутой поверхности, мм | 6 / 20 |
| Диаметр минимальной зоны контроля SP / PSP, мм | 20 / 50 |
| Питание батарея / сеть, В | 3,7 Li-ion / 220 |
Основные отличия от дефектоскопа ИД-91М
| дефектоскоп ИД-91М | дефектоскоп ИД-92НМ | |
| Внесен в Госреестр средств измерений, поставляется с поверкой | нет | да |
| Способ возбуждения преобразователей | импульсный | импульсный (ударный), непрерывный * |
| Рабочая частота (для СП) | 500 Гц - 15 кГц | 500 Гц - 15 кГц 500 Гц - 300 кГц * |
| Рабочая частота (для РСП) | 12-16 кГц | 12-16кГц 12-300 кГц * |
| Возможность подключения к ПК | нет | да * |
| Возможность работы в режиме комплексная плоскость | нет | да * |
| Экспертный режим при подключении к ПК | нет | да |
| Режим настройки | ручной | ручной автоматический * |
| Возможность замены преобразователей без подстройки к электронному блоку | нет | да |
| Питание | 220 В / батарея "Корунд" | 220 В / встроенный Li-ion аккумулятор с возможностью замены силами потребителя |
| Встроенное зарядное устройство | нет | да |
| Наконечники преобразователей | керамические | износостойкие корундовые |
| Индикатор | стрелочный | стрелочный ЖК * |
* опционально
Базовая комплектация:
- ИД-92НМ - электронный блок акустического импедансного дефектоскопа
- преобразователь SP.AKASCAN - совмещенный преобразователь
- преобразователь RSP.AKASCAN - раздельно-совмещенный преобразователь
- стандартный образец СО-91
- сумка для транспортировки ИД92
- зарядное устройство
- Li-Ion аккумулятор 3200 mAh
- паспорт
- свидетельство о первичной поверке.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
