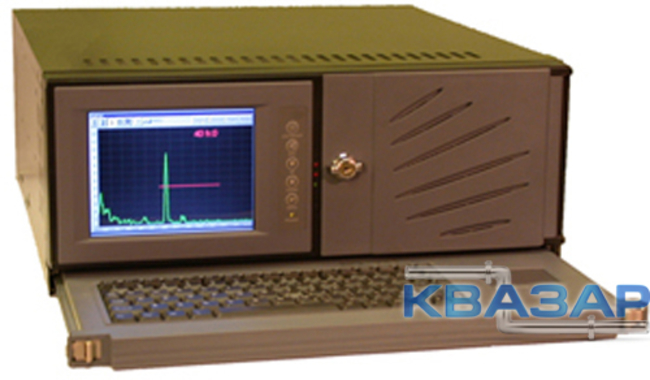

Стационарный многоканальный дефектоскоп "ИНТРОТЕСТ-2" предназначен для обнаружения дефектов типа несплошностей в различных материалах, изделиях и сварных соединениях.
Дефектоскоп позволяет измерять координаты дефектов и толщину стенки.
Работает в составе механизированных и автоматизированных установок.
Технические характеристики
Интротест-2.1 | Интротест-2.2 | Интротест-2.3 | |
Диапазон частот, МГц | 0,7 - 14 | 0,6 - 18 | 0,8 - 30 |
Диапазон контроля, мм | 4800 | ||
Скорость ультразвуковой волны, м/с | 500 - 10000 | ||
Количество каналов | 1 - 64 | ||
Генератор: амплитуда зондирующего импульса, В длительность зондирующего импульса, мкс максимальная частота следования зондирующих импульсов, кГц | 125 300 ?350 1 | 150 250 80 - 480 4 | 50 - 300 50 - 200 20 |
Усилитель: максимальная чувствительность, мкВ входное сопротивление, Ом | 100 50 300 | 60 50 300 | 40 50 |
Регулировка усиления, дБ: диапазон шаг регулировки | 100 0,1 | 100 0,1 | 100 0,1 |
Задержка нуля, мкс | 0 - 800 | 0 - 800 | 0 - 200 |
Задержка развертки, мкс | 0 - 800 | 0 - 800 | 0 - 200 |
Дискретность при измерении расстояний, мм: в режиме дефектоскопа в режиме толщиномера | 0.1 0,001 | 0.1 0,001 | 0.1 0,001 |
Погрешность глубиномера, мм: в режиме дефектоскопа в режиме толщиномера | ± (0,5 + 0,01?x) ± (0,002 + 0,005?x) | ||
Представление сигналов на дисплее | в детектированном виде в высокочастотном виде | ||
Способы измерения амплитуды сигнала | относительно начала отсчета в дБ превышение над уровнем строба в дБ | ||
Типы разверток | А, В, С - сканы | ||
Автоматическая сигнализация дефектов | два независимых строба световая и звуковая сигнализация | ||
Временная регулировка чувствительности: диапазон длительность зоны ВРЧ, мкс количество точек кривой ВРЧ | 24 0,2 - 800 20 | 80 0,2 - 800 20 | 80 0,2 - 800 20 |
Характеристики цифрового глубиномера: способы измерения измеряемые величины | по пику по фронту по переходу через «0» координаты X, Y толщина интервал между двумя сигналами | ||
Режим стоп-кадр | заморозка А-скана | ||
Память | непрерывная запись в процессе сканирования А, В, С-сканов с параметрами сигнала в стробе сохранение настроек дефектоскопа и параметров ПЭП | ||
Режим толщиномера: диапазон толщин, мм погрешность толщиномера, мм | 0,2 - 2400 ± (0,005 + 0,005?L) | ||
Характеристики дисплея | Варианты исполнения: встроенный LCD-дисплей 6" стандартный SVGA-дисплей сенсорная панель | ||
Представляемая информация | информация о текущих и сохраненных настройках просмотр сохраненных результатов контроля | ||
Возможности коммуникации | Ethernet 16 дискретных входов/выходов | ||
Питание | 220 В | ||
Температурные пределы эксплуатации дефектоскопа | 5 - 40 °С | ||
Массо-габаритные характеристики | В зависимости от исполнения | ||
Преобразователи | по заказу | ||
Комплектация | в зависимости от исполнения | ||
Гарантия | гарантия 12 месяцев |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
