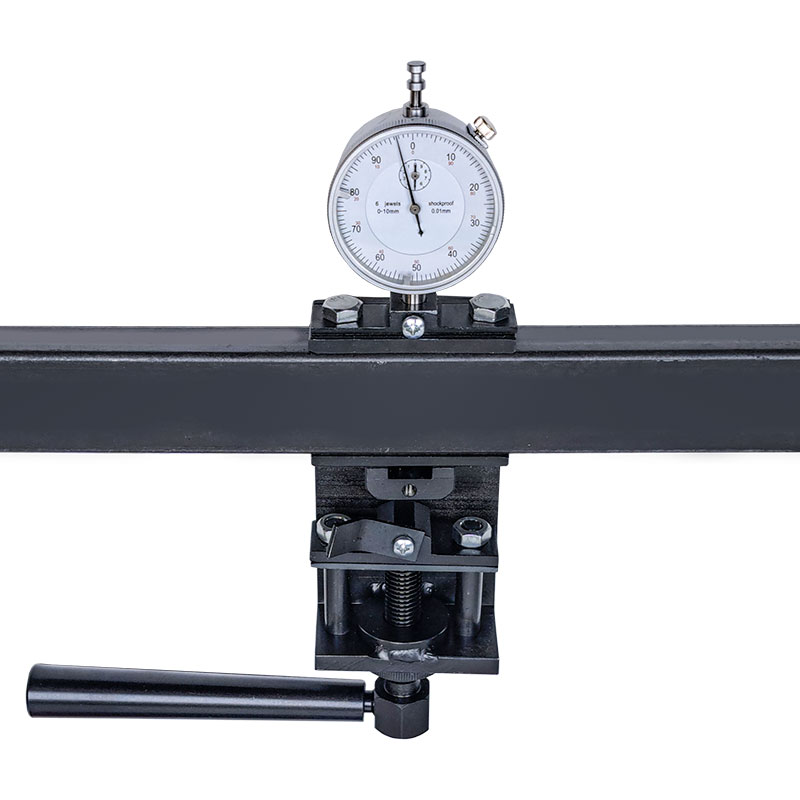

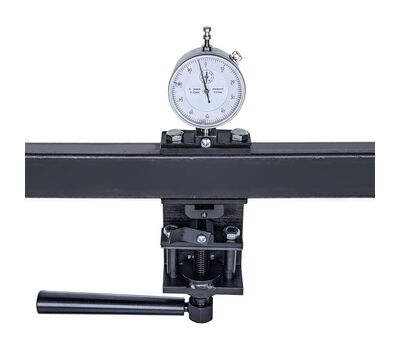

Измеритель натяжения троса ИНТК-3

Измеритель натяжения троса ИНТК-3
Артикул:03279
Цена:
23 659 руб.23659RUB*
В наличии
Получить счет
Купить
* Указанная цена не является публичной офертой.
Получить скидку! Распечатать

Паспорт Измерителя натяжения троса ИНТК-3

Сертификат соответствия

Руководство по эксплуатации





Известны несколько типов датчиков для измерения силы натяжения. Все они имеют как преимущества, так и недостатки:

  • механические динамометры отличаются большими габаритами;
  • электронные динамометры представляют собой дорогие приборы, требующие наличия преобразователей и электрического питания;
  • датчики перемещения отличаются сложностью конструкции.

Наиболее используемые — механические динамометры — имеют хаотично изменяющуюся цену деления индикатора, что объясняется только смещением конструктивных элементов друг относительно друга при нагружении во время измерений и чего, в пределах упругой области работы  конструктивных элементов,  принципиально быть не должно. В результате ставится под сомнение достоверность получаемых измерений.

Для повышения точности измерений и формирования линейной зависимости между относительным смещением рамы и упорной балки в ИНТК-3  реализован ряд конструктивных решений, которые позволили:

  • стабилизировать положение внутренней упорной балки относительно рамы;
  • увеличить точность измерения силы натяжения нажимного устройства для изменения интервалов поперечной деформации испытуемого объекта (троса, кабеля и т.п.) в зависимости от ожидаемых интервалов измеряемых усилий.

Измеритель натяжения троса ИНТК-3 используется для измерения и контроля величины усилия натяжения  тросов, канатов, кабелей, проводов, нитей, ремней, лент и других гибких элементов без разрыва силовой схемы.

Калибровка измерителя натяжения ИНТК-3 проводится предприятием изготовителем по методике  МК5034273.04.16, разработанной лабораторией УСЭТС. Первая калибровка собранного  изделия проводится  перед его реализацией.

ТУ4273-074 -12719185-2016



Технические характеристики



1. Измеряемое усилие, т 0 ÷ 10,0
2. Цена деления шкалы усилий по тросу:
при измеряемом усилии до 5 т,  кг 100
при измеряемом усилии от 5 т до 10 т, кг 200
3. Погрешность измерения, не более ±2%
4. Диаметр измеряемого троса, мм 8,0 ÷ 22,5
5. База измерения, мм 630
6. Допустимая температура эксплуатации, °С от +50 до -60
7. Габариты, мм 680×300×45
8. Вес устройства, кг 3,5
9. Индикация    стрелочная
