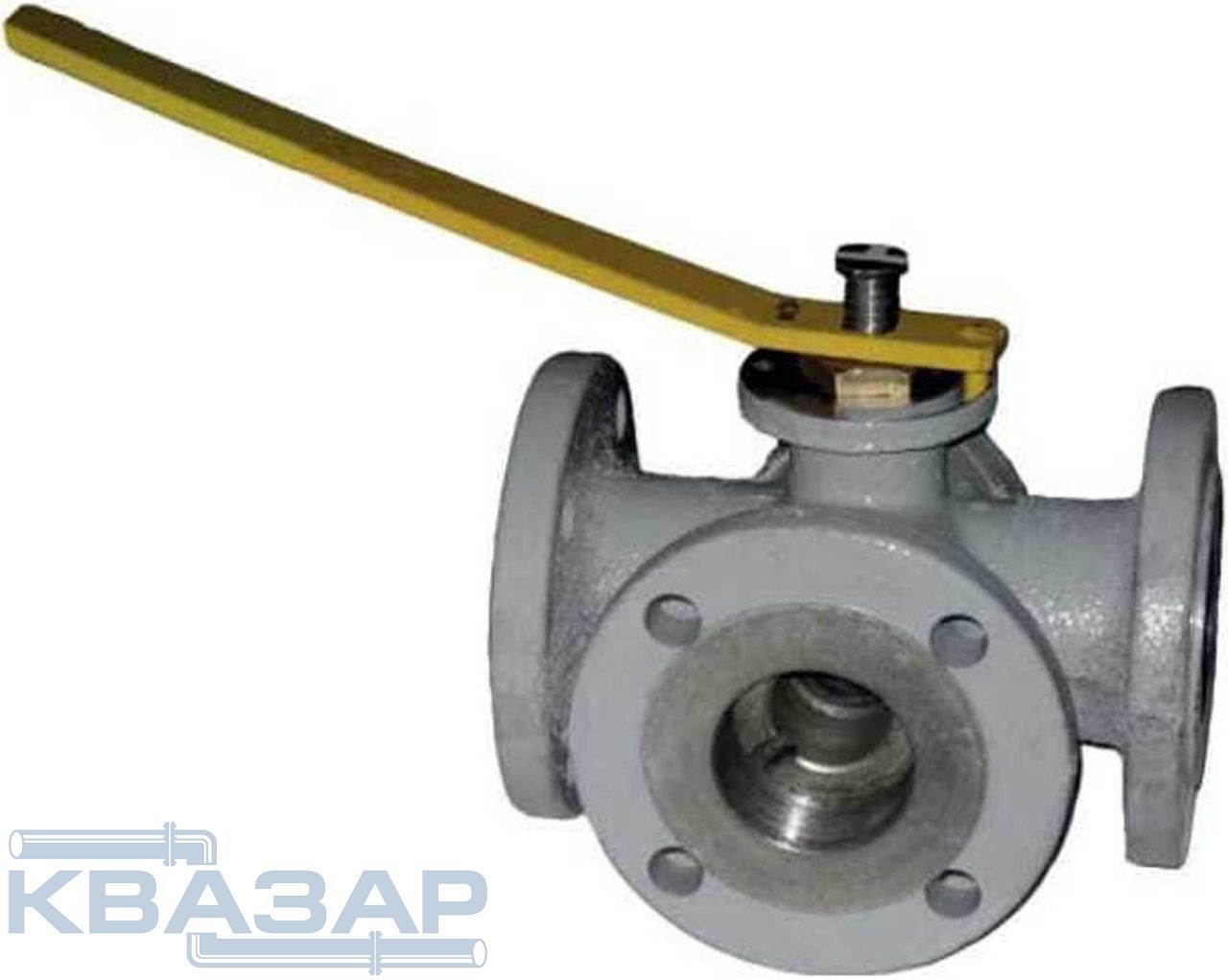

Кран шаровой трехходовой предназначен для работы в качестве запорной и распределительной арматуры на трубопроводах, транспортирующих природный, сжиженные углеводородные и другие неагрессивные газы под давлением, а также различные рабочие среды, кроме пищевых продуктов, не оказывающие разрушающего действия на материалы деталей крана.
Краны устанавливаются в технологических схемах ГРП, ШРП, ГРУ согласно проектов, а также допускается установка на входе обводной линии (байпаса).
Вид климатического исполнения кранов У1 по ГОСТ 15150-69. При этом нижнее значение диапазона рабочих температур окружающего воздуха минус 35°С.
Пример обозначения при заказе: «Кран шаровой трехходовой КШТ DN 50/39-1,6 ТУ ВУ 100270876.152-2010».
Технические характеристики
КШТ DN 50/39-1,6 | КШТ DN 50/39-1,6-01 | КШТ DN 100/75-1,6 | КШТ DN 100/75-1,6-01 | КШТ DN 100/75-1,6-02 | |
Номинальный диаметр DN, мм | 50 | 50 | 100 | 100 | 100 |
Эффективный диаметр, мм | 39 | 39 | 75 | 75 | 75 |
Номинальное давление PN, МПа | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
Материал корпуса | ВЧ 40 | ВЧ 40 | ВЧ 40 | ВЧ 40 | ВЧ 40 |
Направление потока | любое | любое | любое | любое | согл. схеме |
Управление шаровым затвором | рукоять (без редуктора) | с редуктором | с редуктором | рукоять (без редуктора) | рукоять (без редуктора) |
Исполнение шарового затвора | с Т-образным каналом | с Т-образным каналом | с Т-образным каналом | с Т-образным каналом | с Т-образным каналом |
Класс герметичности по ГОСТ 9544-2005 | А | А | А | А | А |
Тип соединения | фланцевое | фланцевое | фланцевое | фланцевое | фланцевое |
Габаритные размеры, мм, не более: | |||||
строительная длина | 230 | 230 | 350 | 350 | 350 |
длина | 410 | 290 | 350 | 725 | 725 |
ширина | 195 | 285 | 360 | 725 | 725 |
высота | 250 | 250 | 400 | 285 | 285 |
Масса, кг, не более | 16,5 | 19 | 48 | 46,5 | 47 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
