Контрольный электрод КЭ-00
Назначение и область применения

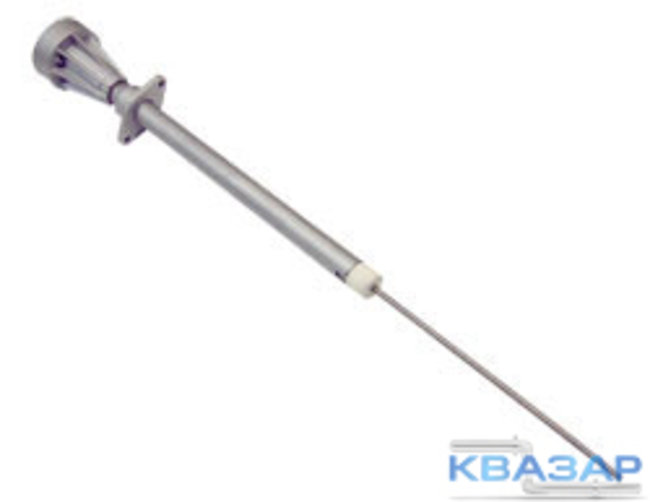

Контрольный электрод КЭ представляет собой чувствительный элемент, выполненный в виде металлической трубы, на одном конце которой находится держатель с керамической втулкой, при помощи которой он изолируется от корпуса. На другом конце трубы размещается стержень, который соединяется с держателем при помощи двух стопорных винтов.
Прибор общепромышленного исполнения осуществляет селективный контроль факела газовой горелки и предназначен для работы в автоматических системах защиты и сигнализации котельных установок, ПГУ, ГТУ. Устройство можно устанавливать как в саму топку, так и вне ее.
В зависимости от назначения стержни контрольных электродов выполняются из:
• силицида молибдена, которые можно использовать при максимально возможной температуре контролируемого газового пламени 1600°С
• нихромовой проволоки (6-Х15Н-60-Н), применяемые при температуре пламени до 1300°С.
Принцип действия
Электрод размещается в том месте топочной камеры, где должно быть стабильное пламя факела. КЭ определяет наличие пламени на основе его детектирующих свойств: при отсутствии пламени промежуток между корпусом прибора и его контактной клеммой разомкнут, при возникновении огненного факела, омывающего КЭ, указанный промежуток замыкается через диод.
Пульсации электропроводимости, возникающие между контрольным электродом, оказавшимся в зоне ионизации топки, и заземленным корпусом горелки фиксируются с помощью сигнализаторов горения, на основе чего делается вывод о стабильности пламени. В случае изменения параметров горения, срабатывает система автоматики, которая либо отключается подачу топлива, либо регулирует ее интенсивность.
Модификации
| Конструктивное исполнение контрольного электрода | Габаритные размеры, мм | Масса, кг, не более | Длина погружной части, мм |
| КЭ-00 | 70?490?80 | 0,9 | 500 |
| КЭ-01 | 70?690?80 | 1,2 | 700 |
| КЭ-02 | 70?950?80 | 1,6 | 1000 |
| КЭ-03 | 70?1200?80 | 2,0 | 1200 |
Технические характеристики
| Длина погружной части (L), мм | 500, 700, 1000, 1200 |
| Длина жаропрочного электрода, мм | 300 |
| Диаметр ствола, мм | 22 |
| Диапазон частот пульсации электропроводимости, Гц | 1 - 15 |
| Сопротивление изоляции, МОм, не менее | 100 |
| Контрольное напряжение, В | 500 |
| Габаритные размеры: | |
| длина | 890,1090, 1390,1590 |
| ширина х высота, мм | 60 х 94 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
