Назначение и принцип действия

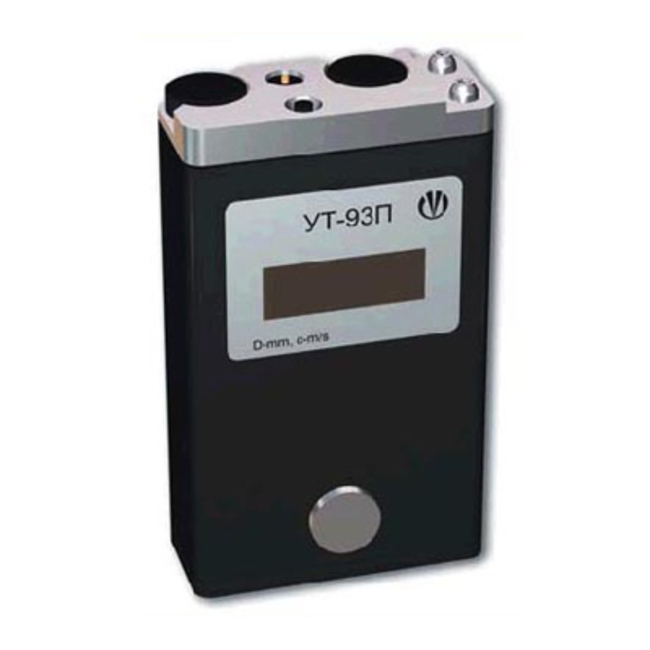

Толщиномер УТ-93П представляет собой малогабаритное электронное измерительное устройство, предназначенное для определения толщины изделий из конструкционных материалов, например, металлических сплавов при одностороннем доступе к ним. Измерение толщины подземных металлоконструкций проводится с целью выявления мест возникновения коррозии материала.
Принцип действия толщиномера основан на неразрушающем методе ультразвуковой эхолокации: прибор формирует и испускает по направлению к стенке исследуемого изделия зондирующий электрический импульс, который поступает на пьезоэлектрическую пластину, преобразующую данный сигнал в акустический. Этот импульс распространяется вглубь изделия и, отражаясь от его стенки, возвращается обратно в устройство. Скорость распространения ультразвуковых волн находится в зависимости от величины толщины испытуемой конструкции.
Области применения
Устройство УТ-93П применяется:
• для определения скорости распространения продольных ультразвуковых волн в материале изделий, имеющих значения толщины в диапазоне 20 - 300 мм
• для измерения толщины стенки таких металлических конструкций, как трубы, трубопроводы, емкости
• для определения величины толщины корродированных поверхностей корпусных и мостовых сооружений,транспортных и других изделий.
Прибор используется непосредственно в процессе эксплуатации испытуемых изделий или после их изготовления на машино- и судостроительных, трубопрокатных, ремонтных заводах, а также на энергетических, транспортных и других предприятиях.
Преимущества
• широкий диапазон проводимых измерений 4400 ... 6400 м/с
• пыленепроницаемый и водозащищенный корпус
• звуковая сигнализация о возникновении и наличии акустического контакта прибора с изделием посредством смазывающей жидкости
• индикация степени заряда батареи и предупреждение о ее разрядке
• автоотключение в случае отсутствия акустического контакта в течении промежутка времени 1 … 2,5 мин
• ресурс работы прибора от батареи - до 300 часов.
Технические характеристики
Диапазон измерения, мм (стали или алюминий) | 0,6 … 1000 |
Погрешности измерений, мм в поддиапазонах: 0,6 - 30 мм 20 - 30 мм 100 - 1000 мм (X измер. величина) |
0,1 0,1 + 0,001X |
Дискретность (шаг) измерения, мм | 0,1 |
Питание, В | 9 элемент типа “Корунд” (6F22) |
Время непрерывной работы, ч | 300 |
Диапазон рабочих температур, оC | - 10 … + 50 |
Габаритные размеры, мм | 83х140х36 |
Вес, кг | 0,4 |
Основные сведения
Толщиномер (неправ. толщинометр) — это измерительный прибор, позволяющий с высокой точностью измерить толщину слоя покрытия металла (такого как краска, лак, грунт, шпатлёвка, ржавчина, толщину основной стенки металла, пластмасс, стекла, а также других неметаллических соединений, покрывающих металл). Современные приборы позволяют измерить толщину покрытия без нарушения его целостности.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
