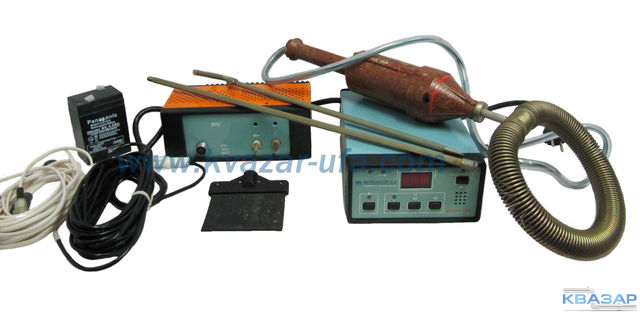

Дефектоскоп КРОНА 2ИМ

Назначение и область применения

Дефектоскопы КРОНА-2ИМ осуществляют электроискровой метод неразрушающего контроля сплошности изоляционных покрытий, нанесенных на металлические изделия, подвергающиеся коррозии и неблагоприятным воздействиям окружающей среды. К таким изделиям относятся: магистральные трубопроводы, нефте- и газопроводы емкости и сосуды, находящиеся под давлением котлы в котельных установках, элементы систем водоснабжения подъемные и транспортные механизмы. Поэтому прибор находит свое применение в энергетике, нефтедобывающей и перерабатывающей промышленности, машино-, авиа- и судостроении.

КРОНА-2ИМ определяет наличие дефектов, однородность структуры и сплошность эпоксидных, битумных, полимерных, эмалевых изоляционных материалов.

Устройство и принцип работы

Дефектоскоп состоит из высоковольтного трансформатора, повышающего напряжение питающей сети до необходимого значения электронного блока, формирующего и посылающего электрические импульсы в трансформатор и служащего для индикации величины рабочего напряжения и выдачи звукового и светового сигнала при обнаружении дефекта щупа, служащего для подвода напряжения к контролируемому объекту и осуществляющего сплошной и локальный контроль изоляции и заземлителя, предназначенного для защиты при возникновении короткого замыкания. Кроме того, устройство имеет возможность вывода результатов испытаний на внешнее устройство, а также позволяет обработать и сохранить информацию в стационарных условиях. Дефектоскопы оснащены выходами для подключения сигнализации, системы дистанционного управления и устройства регистрации размеров дефектов.

Дефектоскопы КРОНА-2ИМ создают разность потенциалов между проверяемым изделием, подключенным к одному полюсу высоковольтного источника питания, и щупом дефектоскопа, касающегося изоляционной поверхности и подключенного к другому полюсу того же источника напряжения. При нарушении сплошности изоляции происходит электрический пробой воздушного промежутка между изделием и щупом, что фиксирует прибор и тем самым выявляет локальные сквозные дефекты изоляционных покрытий, сигнализируя об этом звуковой и световой индикацией.

Возможности Крона-2ИМ

В функционале электроискрового дефектоскопа следующие функции:
•    сплошной контроль изоляционных покрытий металлоконструкций диаметром 219...1420 мм
•    выборочный контроль битумных, эпоксидных и полимерных покрытий любого диаметра
•    выявление микродефектов диаметром 0,6±0,2 мм в покрытиях толщиной от 0,35 до 9±0,5 мм, обладая при этом скоростью перемещения контролирующего щупа в пределах 0,25±0,025 м/с
•    контроль изоляции в течение 8 часов при использовании сетевого блока питания
•    контроль изоляции в течение 3,5 часов при применении автономного источника питания.
Для дефектоскопов Крона-2ИМ существует возможность комплектации специальным щупом для сплошного контроля изделий небольшого диаметра 57 - 193,7 мм.

Условия эксплуатации

КРОНА-2ИМ работает при температуре окружающей среды -30 … +50°С и относительной влажности воздуха до 98% при температуре +25°С.

Технические характеристики дефектоскопа
