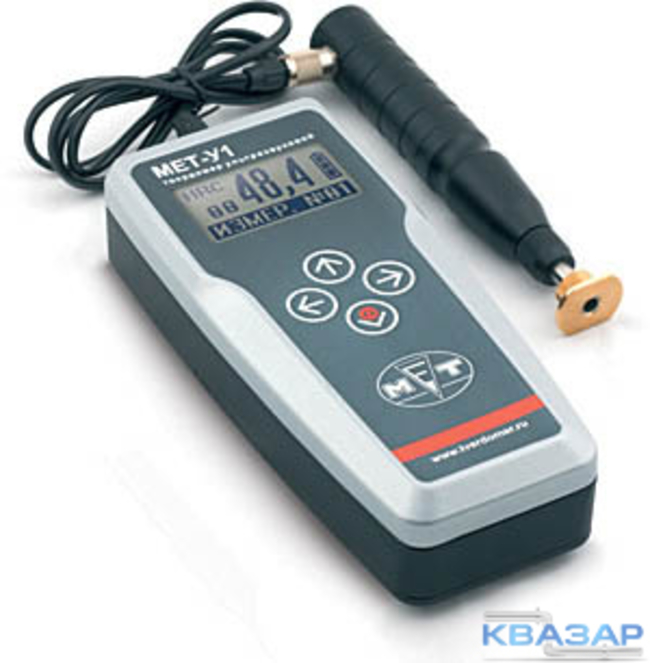

Твердомер МЕТ-У1 предназначен для локального экспресс измерения твердости различных изделий методом ультразвукового контактного импеданса по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.
Особенности твердомера МЕТ-У1
В отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора - в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.) пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1.
Твердомер МЕТ-У1 аттестован в Госстандарте России (сертификат утверждения типа №7951), зарегистрирован в Государственном реестре средств измерений России под №19623-00, и в реестрах средств измерений Украины и Беларуси. Твердомер МЕТ-У1 внесен в отраслевой реестр средств измерений МПС РФ.
Твердомер МЕТ-У1 выпускается в пластмассовом и алюминиевом корпусе.
Технические характеристики
Диапазон измерения твердомера МЕТ-У1 по шкале Роквелла | 20-67 HRC |
Диапазон измерения твердомера МЕТ-У1 по шкале Бриннелля | 75-650 HB |
Диапазон измерения твердомера МЕТ-У1 по шкале Виккерса | 75-1000 HV |
Диапазон измерения твердомера МЕТ-У1 по шкале Шора | 23-102 HSD |
Диапазон измерения твердомером МЕТ-У1 предела прочности | 378 - 1736 Rm |
Время одного измерения твердомера МЕТ-У1 | 4 с |
Минимальная масса контролируемого твердомером МЕТ-У1 изделия | 0,01 кг |
Радиус кривизны поверхности | не менее 5 мм |
Шероховатость контролируемой твердомером МЕТ-У1 поверхности, не более | Ra 2,5 |
Толщина стенки контролируемых твердомером МЕТ-У1 сосуда давления или трубопровода: | не менее 1 мм |
Шкалы твердомера МЕТ-У1 | HRC, HB, HV, HSD, Rm + 3 дополнительные (H1, H2, H3) |
Число измерений твердомера МЕТ-У1 для определения среднего значения твердости | не менее 5 |
Количество запоминаемых результатов измерений твердомером МЕТ-У1 в энергонезависимой памяти | 100 |
Связь твердомера МЕТ-У1 с компьютером | USB (по дополнительному заказу) |
Программирование шкал | нет, заводские установки + корректирующая калибровка по образцам |
Автоматический расчет и программирование шкал с помощью ПК | нет |
Питание твердомера МЕТ-У1 | 1 аккумуляторная батарея размера "С" 1,2В или внешний блок питания |
Время зарядки аккумуляторной батареи твердомера МЕТ-У1 | 5 часов |
Время работы трвердомера МЕТ-У1 от батарей | не менее 10 часов (без подсветки) не менее 5 часов (с подсветкой 100%) |
Рабочее напряжение питания твердомера МЕТ-У1 | 1,2 В |
Диапазон рабочих температур твердомера МЕТ-У1 | от -5оC до +45оC |
Размер электронного блока твердомера МЕТ-У1 (В x Ш x Д) | 145 мм x 80 мм x 40 мм (пластмассовый корпус) 180 мм x 80 мм x 42 мм (металлический корпус) |
Масса твердомера МЕТ-У1 с элементами питания | 360 г (пластмассовый корпус) 650 г (металлический корпус) |
Базовый комплект поставки твердомера МЕТ-У1:
- электронный блок твердомера МЕТ-У1 со встроенным аккумулятором
- датчик стандартный B-type (нагрузка 50Н)
- блок питания/зарядное устройство
- кабель связи с ПК
- программное обеспечение для ПК
- чехол
- сумка для переноски.
Дополнительные принадлежности к твердомера МЕТ-У1:
- датчик N-type с уменьшенной нагрузкой (10Н) — для контроля изделий с повышенными требованиями к величине отпечатка, гальванических покрытий
- датчик S-type с увеличенной нагрузкой (100Н) — для контроля изделий с плохо подготовленной поверхностью
- укороченный датчик K-type с уменьшенными габаритами (высота - 70мм) — для контроля внутри труб, труднодоступных местах
- эталонные меры твердости
- штатив
- машинка шлифовальная для подготовки поверхности
- смазка ЦИАТИМ.
Гарантия на твердомер МЕТ-У1 1 год.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
