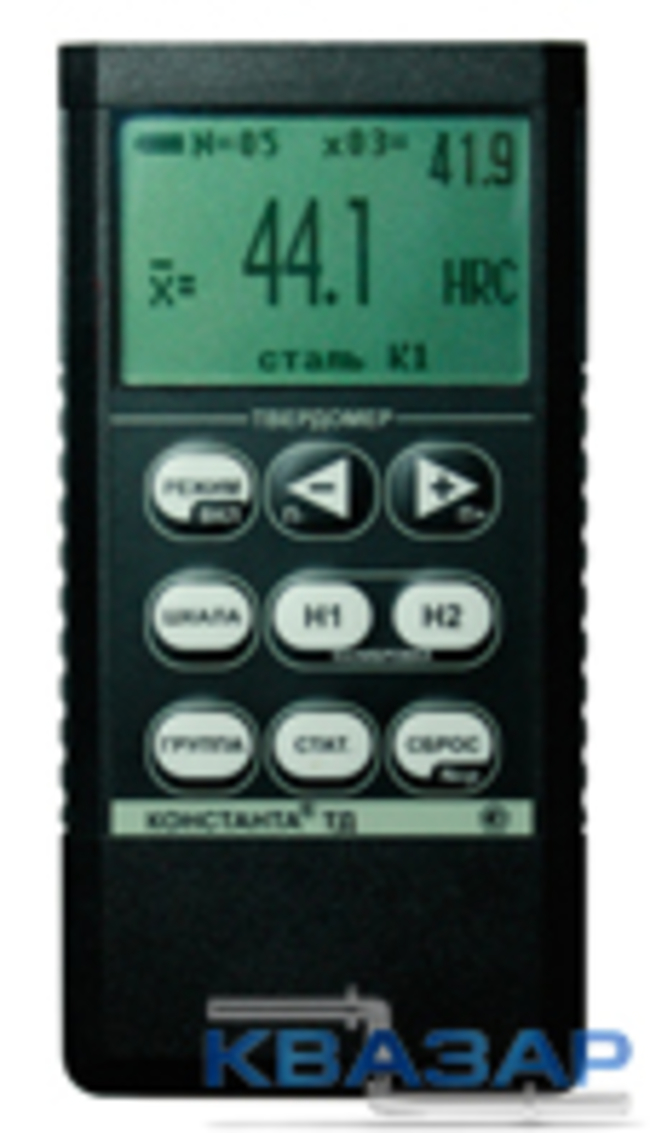

Динамический твердомер "Константа ТД"

Динамический твердомер ”Константа ТД”
Артикул:01180
Цена:
47 200 руб.47200RUB*
Купить
* Указанная цена не является публичной офертой.

Динамический ударный твердомер "Константа ТД" предназначен для измерения твердости и временного сопротивления σв (предел прочности) конструкционных, углеродистых и низколегированных сталей, чугунов, нержавеющих и высоколегированных сталей, цветных металлов.

Твердомер "Константа ТД" реализует динамический метод (данный метод не относится к неразрушающим методам контроля), характеризующийся широким диапазоном и малой погрешностью измерений, наряду с простотой обслуживания в процессе измерения твердости.

Преимущества в сфере эксплуатации:

  • оперативность и высокая локальность при измерениях;
  • широкий выбор сменных преобразователей и оснасток для осуществления контроля изделий разнообразного назначения;
  • матричный индикатор с подсветкой и расширенная клавиатура, построенная по принципу «одна кнопка — одна функция», обеспечивающие простоту работы с прибором;
  • возможность отстройки от влияния положения преобразователя относительно горизонта при измерениях;
  • возможность оперативного просмотра статистики (среднее, минимальное и максимальное значения) в процессе изменений с усреднением и по группам, записанным в память прибора;
  • возможность проведения допускового контроля (функция верхнего и нижнего браковочных допусков);
  • возможность записи во встроенной памяти преобразователей градуировочных характеристик групп металлов (нелегированные и низколегированные стали, инструментальная сталь, нержавеющая сталь, серый чугун, высокопрочный чугун, алюминиевые сплавы, латунь, бронза, сварной медный сплав) и индивидуальных калибровок для конкретных образцов продукции;
  • возможность записи результатов измерений в памяти прибора с последующей передачей на ПК при помощи USB-интерфейса (с целью хранения, статистической обработки и документирования с использованием ПО «Constanta-Data-твердость»).

Возможности портативного твердомера "Константа ТД":

  • вывод на индикатор при измерении среднего и единичного (последнего) результатов измерения;
  • возможность задания верхнего и нижнего браковочных допусков при проведении контроля;
  • возможность вывода на индикатор статистики (среднее, минимальное и максимальное значения) при измерении с усреднением и по группам, записанным в память прибора;
  • возможность снятия и записи в память преобразователя новых градуировочных характеристик пользователем при необходимости;
  • возможность передачи результатов измерений в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-Data-твердость»;
  • возможность дооснащения новыми преобразователями без необходимости передачи прибора изготовителю.


Типы совместимых с твердомером "Константа ТД" преобразователей



а) Тип D – универсальный преобразователь, подходящий для решения большинства промышленных задач измерения твердости изделий:
  • габаритные размеры, мм — Ø27х145;
  • радиус индентора, мм — 1,3;
  • шероховатость изделия, Ra, мкм** — 3,2;
  • гарантия — 1 год.
** при которой не требуется дополнительно увеличивать количество усреднений
б) Тип DC – преобразователь с укороченной конструкцией ударного механизма для решения задач измерения в труднодоступных зонах деталей собранных машин, отверстиях и т.д.:
  • габаритные размеры, мм — Ø27х90;
  • радиус индентора, мм — 1,3;
  • шероховатость изделия, Ra, мкм** — 3,2;
  • гарантия — 1 год.
** при которой не требуется дополнительно увеличивать количество усреднений
в) Тип D+15 – преобразователь с увеличенной высотой трубки для проведения измерений твердости в пазах и на утопленных поверхностях изделий:
  • габаритные размеры, мм — Ø27х160;
  • радиус индентора, мм — 1,3;
  • шероховатость изделия, Ra, мкм** — 3,2;
  • высота направляюще трубки, мм — 23,5;
  • диаметр опорной насадки, мм — 12;
  • гарантия — 1 год.
** при которой не требуется дополнительно увеличивать количество усреднений
г) Тип G – преобразователь с увеличенным бойком и увеличенной энергией удара (примерно в 9 раз относительно Типа D) для контроля твердости массивных деталей с грубой поверхностью:
  • габаритные размеры, мм — Ø33х225;
  • радиус индентора, мм — 2,5;
  • шероховатость изделия, Ra, мкм** — 12,5;
  • гарантия — 1 год.
** при которой не требуется дополнительно увеличивать количество усреднений
д) Тип C – преобразователь с уменьшенной энергией удара (примерно в 4 раза относительно Типа D), меньшей глубиной и диаметром отпечатка, предназначенный для контроля твердости изделий с повышенными требованиями к величине отпечатка на поверхности объекта измерения, деталей с поверхностным упрочнением и гальваническими покрытиями, а также тонкостенных и чувствительных к ударам деталей:
  • габаритные размеры, мм — Ø27х145;
  • радиус индентора, мм — 0,5;
  • шероховатость изделия, Ra, мкм** — 1,6;
  • гарантия — 1 год.
** при которой не требуется дополнительно увеличивать количество усреднений


Преобразователи не входят в стандартный комплект поставки прибора и заказываются отдельно.


Технические характеристики

Шкалы твердости HRC;
HB;
HV;
HRA;
HRB;
HRN15;
HRN30;
HRN4;
HRT15;
HRTSD;
H30;
HRT45;
HL
Диапазон измерения твердости 20…650 по Бринеллю, НВ;
20…70 по Роквеллу, НRСэ;
20…1000 по Виккерсу, HV;
23…102 по Шору, HSD;
370…1740 по шкале временного сопротивления (предел прочности), МПа
Основная погрешность измерения* 10 по Бринеллю, НВ;
1,5 по Роквеллу, НRСэ;
12 по Виккерсу, HV;
2 по Шору, HSD;
не более 5% по шкале временного сопротивления (предел прочности)
Габаритные размеры, мм 120х60х25
Элементы питания 2хААА
Масса прибора, г, не более 150



Комплект поставки:

  1. твердомер с преобразователями (число и модификация по выбору заказчика);
  2. зарядное устройство;
  3. аккумуляторы ААА -2 шт.;
  4. паспорт, методика поверки;
  5. диск с программой связи с IBM PC и обработки измерительной информации «CONSTANTA-DATA-твердость»;
  6. кейс.
