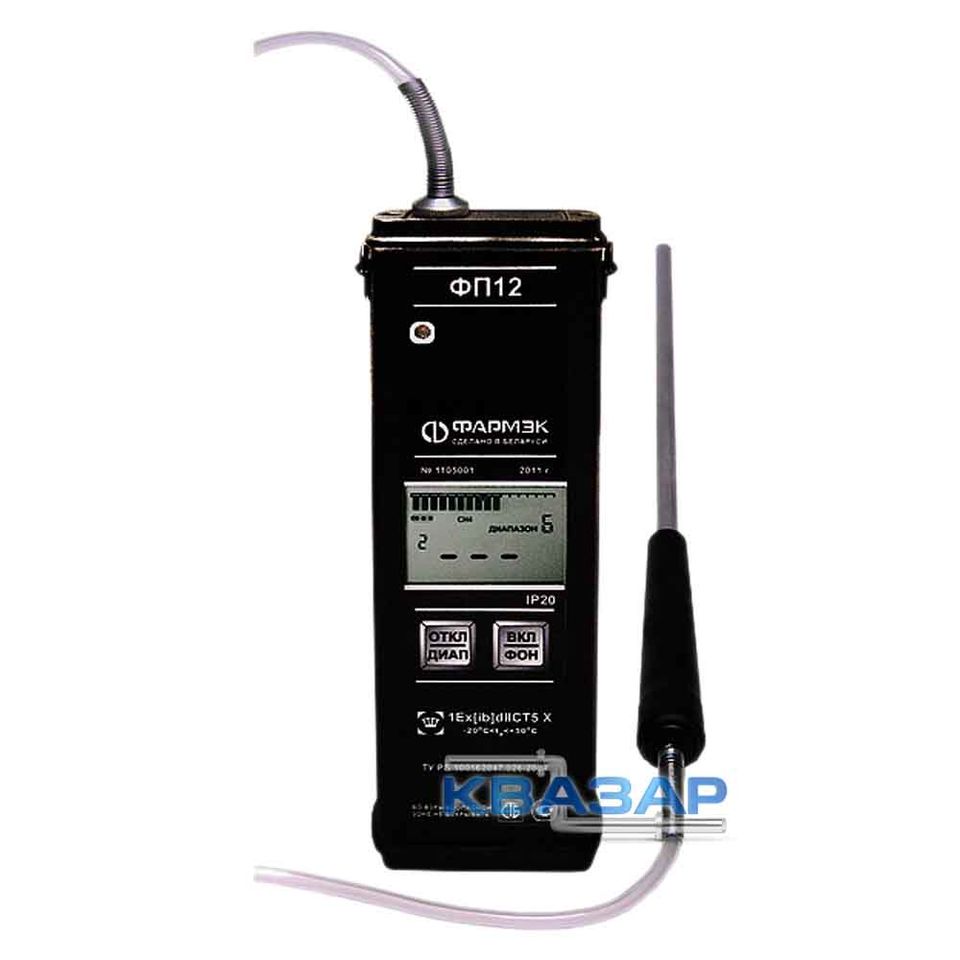

Течеискатель ФП 12 (Течеискатель ТПГ-94)
Назначение и область применения
Газоанализатор-течеискатель ФП-12 представляет собой высокочувствительный портативный измерительный прибор, предназначенный для локализации места утечки водорода, метана и пропана в газопроводах, а также для предупреждения и выдачи сигнализации в случае обнаружения превышения пороговых или предельно-допустимых значений объемной доли указанных газов.
Сигнализатор используется организациями, эксплуатирующими и обслуживающими подземные трубопроводы для подачи и транспортирвки газа, а также газопроводы высокого, среднего и низкого давления. Прибор применяется в котельных, ГРП, ГНС, колодцах, подвалах, скважинах и шахтах.
Устройство и принцип действия
Конструкция газосигнализатора включает в себя полупроводниковый сенсор ПГС-1 Ex, заключенный во взрывонепроницаемую оболочку из спеченного титана, платы, блоки питания и искрозащиты, а также микронасос для принудительной подачи газа и штангу заборную для отбора проб в труднодоступных местах. Все элементы размещены в прочном металлическом корпусе.
При попадании определяемого вещества на полупроводниковый датчик, меняется его электрическое сопротивление вследствие хемосорбции при взаимодействии молекул газа и чувствительного сенсора. Прибор фиксирует изменение сопротивления, измеряет его и на основе заложенных формул преобразует полученное значение в величину массовой доли содержания газа в исследуемом образце воздуха.
Особенности
• длительный срок службы течеискателя ФП 12 – не менее 10 лет
• наработка на отказ – 30 000 часов
• высокая степень взрывозащиты 1Ex[ib]dllCT5 X и защиты от пыли и грязи IP20
• автономное питание от аккумуляторной батареи
• до 8 часов непрерывной работы без подзарядки аккумулятора
• одновременная выдача световой и звуковой сигнализации при превышении ПДК
• определение трех горючих газов
• контрастный жидкокристаллический индикатор
• дисплей с сенсорным управлением
• наличие USB-порта для связи с внешним ПК и оборудованием или сервисным стендом
• возможность легкой и быстрой замены аккумуляторной батареи
• модернизированный бесшумный микронасос с низким энергопотреблением
• наличие индикатора заряда батареи
• шторки на ръемах питания и USB защищают от попадания пыли и грязи
• мощный звуковой излучатель.
Технические характеристики течеискателя
| Наименование | Значение |
| Габаритные размеры, мм, не более (без штанги заборной) | 185 x 60 x 35 |
| Масса, г, не более (без штанги заборной) | 430 |
| Напряжение питания , В | от 4,2 до 6,0 |
| Порог чувствительности в режиме течеискания, объемная доля, %, по метану (СН4) по пропану (С3Н8) |
0,001 0,003 |
| Порог срабатывания сигнализации и пределы основной абсолютной погрешности, объемная доля, %, по метану по пропану |
0,40 ± 0,16 |
| Время установления рабочего режима, с, не более | 45 |
| Максимальная потребляемая мощность, ВА, | 1,5 |
| Время срабатывания сигнализации, с, не более | 3 |
| Номинальная производительность микронасоса, л/мин, не менее | 0,3 |
| Время работы без подзарядки аккумуляторной батареи, ч, не менее | 8 |
| Напряжение холостого хода аккумуляторной батареи, В, не более | 6,0 |
| Ток короткого замыкания аккумуляторной батареи, А, не более | 0,6 |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Средний срок службы, лет, не менее | 10 |
Метрологические характеристики, масса и габаритные размеры новой и ранней версии ФП 12 одинаковы.
Комплект поставки
- течеискатель-сигнализатор ФП-12 – 1 шт.
- адаптер сетевой – 1 шт.
- ремень – 1 шт.
- паспорт – 1 шт.
Отличительные особенности
| ФП12 ранней версии | ФП12 новой версии |
| Маленький ЖКИ | Большой ЖКИ |
| Клавиши с резиновыми толкателями и механическими кнопками, | Клавиши сенсорного типа, не подверженные механическому износу. Одинаково нажимаются при любых температурах эксплуатации. |
| Сенсоры запаяны на основную плату прибора. | Сменные, калиброванные блоки датчиков. |
| Для замены аккумуляторов требуется полная разборка прибора. | Измененный батарейный блок, аккумуляторы легко заменяются, сняв нижнюю крышку. |
| Время заряда прибора – 8 часов. | Применен новый контроллер заряда. |
| Звуковой излучатель на верхней крышке прибора. | Звуковой излучатель увеличенной мощности, перенесен на переднюю панель прибора. |
| Стандартный микронасос. | Модернизированный микронасос, менее шумный, с уменьшенным энергопотреблением. |
| Трудно заменяемый фильтр пробозаборного устройства. | Легко заменяемый фильтр пробозаборника с дополнительным фильтрующим элементом. |
| Инфракрасный порт связи с компьютером или сервисным стендом. Одновременная работа только с одним прибором. Не позволяет обновлять прошивку прибора. | USB порт для связи с компьютером или сервисным стендом. Увеличена скорость обмена данными и улучшен протокол, с возможностью подключения нескольких приборов одновременно, и обновления прошивки прибора. |
| Открытый разъем питания. | Разъемы питания и USB |
| Хорошо зарекомендовавший себя прибор. | Модернизированная версия прибора, сохраняя свои технические характеристики, имеет улучшенный интерфейс и удобство использования, увеличив при этом надежность и простоту в сервисном обслуживании. |
Производитель оставляет за собой право на изменение комплектации прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
