Промышленный портативный переносной автоматический сигнализатор-эксплозиметр термохимический СТХ-17 предназначен для контроля довзрывоопасных концентраций горючих газов и паров горючих жидкостей и их совокупности в воздухе и выдачи сигнализации о превышении установленных значений концентрации. Эксплозиметр – это газоанализатор горючих газов и паров в воздухе, отображающий значение концентрации в процентах от нижнего концентрационного предела распространения пламени (% НКПР).
Область применения: производственные помещения предприятий химической, нефтегазовой и других отраслей промышленности, коммунальное хозяйство, суда и плавучие сооружения, поднадзорные Морскому Регистру судоходства.
Сигнализатор СТХ-17 применяются везде, где существует опасность взрыва горючих газов и паров, а именно:
-
в колодцах, приямках перед проведением огневых работ
-
в опорожненных емкостях из-под горючего
-
в котельных при розжиге котлов на газовом топливе
-
в процессе нефтедобычи, нефтепереработки, газодобычи
-
на нефте- и газопроводах, АЗС
-
на складах ГСМ в портах и на железной дороге, нефтебазах, авиационных хранилищах
-
в резервуарах для хранения нефтепродуктов, спирта и др.
-
на станциях слива нефтепродуктов из цистерн, приходящих различным транспортом и эстакадах перелива нефтепродуктов потребителям
-
на насосных станциях и других объектах нефтяной, газовой, химической и прочих отраслей промышленности, на объект, поднадзорных Морскому Регистру судоходства.
Достоинства:
-
Широкий диапазон показаний: 00,0 - 99,9 % НКПР
-
Взрывобезопасное исполнение, маркировка взрывозащиты –“1ExdibsllCT4”
-
Диффузионный и принудительный (с насадкой) отбор пробы
-
Цифровая индикация текущего значения концентрации на трехразрядном семисегментном индикаторе
-
Самотестирование в автоматическом режиме
-
Минимальное техническое обслуживание, простота эксплуатации
-
Наличие двух порогов сигнализации
-
Высокие метрологические характеристики, не требует дополнительных устройств для корректировки функциональных параметров
-
Возможность контроля выносным датчиком
-
Защита доступа к параметрам настройки и критическим параметрам аварийного состояния.
Описание
Сигнализатор СТХ-17 представляет собой индивидуальный переносной одноканальный непрерывного действия прибор со световой и звуковой сигнализацией, с двумя порогами срабатывания сигнализации, с конвекционной или принудительной подачей контролируемой среды.
Пространственное положение сигнализатора СТХ-17 при эксплуатации – любое.
Сигнализаторы СТХ-17 имеет два режима работы: сигнализатора и эксплозиметра. В режиме сигнализатора СТХ-17 обеспечивает выдачу световых и звуковых сигналов «Порог 1» и «Порог 2». В режиме эксплозиметра СТХ-17 отображает на цифровом индикаторе текущее значение концентрации единичного компонента и обеспечивает выдачу световых и звуковых сигналов «Порог 1» и «Порог 2».
По отдельному заказу значения концентрации единичных или отдельных (из совокупности) контролируемых компонентов может быть представлено в виде объемной доли (с метрологической аттестацией).
Модификации СТХ-17
Исполнение СТХ-17 | Контролируемый компонент | Поверочный компонент |
СТХ-17-80 | Метан и совокупность компонентов | Метан (СН4) |
СТХ-17-81 | Водород и совокупность компонентов | Водород (Н2) |
СТХ-17-83 | Этанол (спирт этиловый) | Пропан (С3Н8) |
СТХ-17-84 | Пропан | Пропан (С3Н8) |
СТХ-17-85 | н-Бутан | н-Бутан (н-С4Н10) |
СТХ-17-86 | н-Гексан | н-Гексан (н-С6Н14) |
СТХ-17-87 | Бензины | н-Гексан (н-С6Н14) |
СТХ-17-88 | Изобутан | Изобутан (i-С4Н10) |
СТХ-17-90 | Метан и совокупность компонентов | Метан (СН4) |
СТХ-17-91 | Водород и совокупность компонентов | Водород (Н2) |

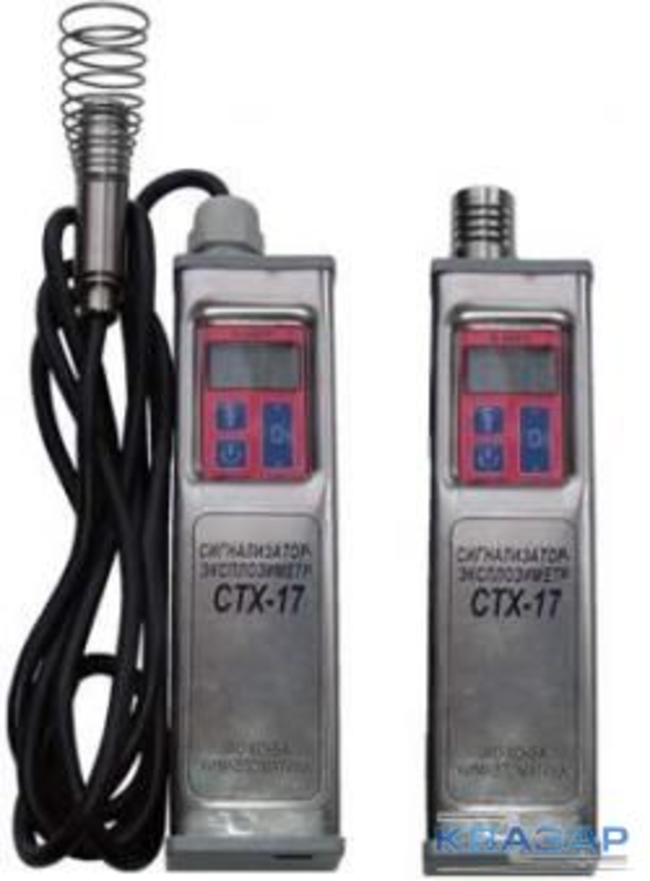

Конструктивные исполнения предусмотрены как для встроенного блока чувствительных элементов (ЧЭ), так и для выносного датчика.
Сигнализаторы СТХ-17-71, СТХ-17-72 могут применяться на судах и других объектах, поднадзорных Морскому Регистру судоходства.
У СТХ-17-90 и СТХ-17-91 значение концентрации единичных или отдельных из совокупности контролируемых компонентов представлено в виде объемной доли в %.
Технические данные
Наименование характеристики |
|
Диапазон показаний СТХ-17, % НКПР | от 0,00 до 99,9 |
Диапазон измерений, % НКПР: | от 0 до 55 |
Пределы допускаемой основной абсолютной погрешности, % НКПР: · по поверочному компоненту |
±5 |
Диапазон, в котором могут быть установлены пороговые значения сигнальных концентраций по требованию заказчика , % НКПР | от 10 до 45 |
Номинальные значения пороговых устройств, % НКПР: · для сигнала «Порог 1» · для сигнала «Порог 2» |
20 |
Уровень звукового давления по оси звукоизлучателя на расстоянии 0,3 м, дБ, не менее | 60 |
Время прогрева, с, не более | 20 |
Время выдачи сигнала, с, не более | 10 |
Напряжение питания от встроенного аккумуляторного источника питания, В | от 2,1 до 2,8 |
Ток, потребляемый СТХ-17, мА, не более | 180 |
Время непрерывной работы без подзарядки, ч, не менее | 10 |
Габаритные размеры: · со встроенным блоком ЧЭ, мм, не более · выносного датчика, мм, не более · длина кабеля выносного датчика, м |
45 х 185 х 35 |
Масса, кг, не более: · со встроенным блоком · с выносным датчиком |
0,3 0,35 |
Средняя наработка на отказ, ч, не менее | 50000 |
Полный средний срок службы, лет, не менее | 10 |
Условия эксплуатации: · температура окружающей и контролируемой среды, °С · относительная влажность при 25 °С, % · атмосферное давление, мм.рт.ст. |
от - 40 до + 55 (95±3) от 630 до 800 |
Специальный инструмент и принадлежности, поставляемые в комплекте СТХ-17
-
Ключ 5В8.392.504 (далее по тексту - ключ) предназначен для отвинчивания и завинчивания винта крепления верхней крышки.
-
Камера 5В5.887.610-02 (далее по тексту - камера) предназначена для подачи ПГС в датчик при проведении проверки, настройки и поверки СТХ-17.
-
Насадка 5В6.451.608 предназначена для принудительной подачи
-
контролируемой смеси в датчик СТХ-17. Поставляется по отдельному заказу.
-
Пульт настройки СТХ-17 5В5.170.331 предназначен для технического обслуживания и проведения проверок в процессе эксплуатации. Поставляется по отдельному заказу.
-
Зарядное устройство ЗУ-10 предназначено для периодического заряда аккумуляторов в СТХ-17.
-
Амортизатор 5В8.639.025 предназначен для защиты от механических повреждений выносного датчика.
-
Штанга 5В6.366.416 предназначена для крепления выносного датчика при осуществлении контроля в труднодоступных местах.
Перечень веществ, контролируемых сигнализаторами СТХ-17-81, СТХ-17-80
-
Ацетилен, этин
-
Ацетон, 2-пропанон, диметилкетон
-
Бензин авиационный Б-70
-
Бензины автомобильные А-76, А-80, А-92, А-96, АИ-91, АИ-93, АИ-95, АИ-95 "Экстра", АИ-98
-
Бензол, пиробензол, фен, фенилгидрид, циклогексатриен
-
н-Бутан, метилэтилметан
-
Бутилакрилат, бутиловый эфир пропеновой кислоты, акриловобутиловый эфир
-
Водород, протий
-
н-Гексан
-
н-Гептан
-
н-Декан
-
Изобутан, 2-метилпропан, триметилметан
-
Изооктан, 2,2,4-триметилпентан, изобутилтриметилметан, 2-метилгептан
-
Керосин осветительный
-
Керосин тракторный
-
Ксилол, смесь изомеров
-
Метан, газ болотный, естественный, природный, рудничный, светильный
-
Нефрас С2-80/120
-
Нефрас П1-63/75, нефрас П1-65/75, нефрас П1-65/70 (гексановые растворители)
-
н-Нонан
-
Оксид углерода, окись углерода, СО, угарный газ
-
н-Пентан
-
Пропан
-
Пропилен, пропен
-
Разбавители 5107, РЭ-1В, РЭ-4В, РЭ-8В, РЭ-2В, РЭ-11В
-
Растворители Р-10, Р-7, Р-4, РС-2, 645, 646, 647, 648
-
Скипидар
-
Сольвент каменноугольный
-
Сольвент нефтяной
-
Спирт бутиловый , 1-бутанол, пропилкарбинол
-
Спирт диацетоновый , 4-окси-4метил-пентанон-2, диметилацетонилкарбинол
-
Спирт изопропиловый , 2-пропанол, изопропанол, диметилкарбинол
-
Спирт метиловый, метанол, карбинол, древесный спирт
-
Спирт этиловый, этанол, винный спирт, метилкарбинол, алкоголь, алкоголь этиловый
-
Толуол, метилбензол, фенилметан
-
Топливо дизельное (зимнее)
-
Уайт-спирит, нефрас С4-155/200
-
Этилбензол, фенилэтан
-
Этилен, этен
-
Эфир бутиловый пропеновой кислоты, бутилакрилат, акриловобутиловый эфир, бутиловый эфир акриловой кислоты
-
Эфир бутиловый уксусной кислоты, бутилацетат, уксуснобутиловый эфир
-
Эфир этиловый уксусной кислоты, этилацетат, уксусноэтиловый эфир
-
Эфир этиловый, серный эфир, диэтиловый эфир
Производитель оставляет за собой право на изменение комплектации прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
