Газоанализаторы ПГА-5 предназначены:
- для измерения концентрации метана, пропана, двуокиси углерода и кислорода в воздухе и малоинерционной (до 30 с) сигнализации о превышении установленных значений опасных и взрывоопасных концентраций, указанных газов в воздухе
- для контроля воздуха и оповещения о наличии опасных концентраций метана, двуокиси углерода и пропана.
Предел допускаемой основной погрешности в диапазонах измерений концентраций газов в нижеуказанной таблице не более + 5%. За пределами диапазона погрешность не нормируется.
ПГА выдерживает перегрузку, вызванную выходом концентрации углекислого газа, метана или пропана за пределы измерений на 100 % от верхнего значения диапазона измерений в течении интервала времени 10 мин. Интервал времени восстановления показаний после устранения перегрузки не превышает 30 сек. при непрерывной прокачке поверочной газовой смесью.
Устойчивость к климатическим воздействиям:
- рабочий диапазон температур от –30 до +350С
- относительная влажность 98% при температуре 250С.
Устойчивость к воздействию одиночных механических ударов:
- пиковое ускорение – 50 м/с2
- длительность действия ударного ускорения от 0,5 до 30 мс.
Аварийные и предупредительные сигналы:
- прерывистый звуковой и световой сигналы предупреждения при концентрации метана от 1,0 до 2,5 об.д. % кислорода от 19,5 до 18,5 об.д.% двуокиси углерода и пропана от 0,5 до 1,0 об.д.% (порог 1)
- непрерывный звуковой и световой сигналы аварийной тревоги при концентрации метана свыше 2,5 об.д.% кислорода менее 18,5 об.д.% двуокиси углерода и пропана свыше 1,0 об.д.% (порог 2).
Отбор измеряемой пробы осуществляется от ручного или автоматического заборного устройства. Автоматический забор пробы может осуществляться как от встроенного, так и от внешнего микрокомпрессора.
Область применения - взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
По защищенности от влияния пыли и воды ПГА-5 соответствуют степени защиты IP54 по ГОСТ 14254.
Газоанализаторы выполнены взрывозащищенными с видом взрывозащиты «специальный» по ГОСТ Р51330.0 и «искробезопасная электрическая цепь «ia» по ГОСТ Р51330.10 (МЭК 60079-11) и имеют маркировку взрывозащиты 0ExiasIICT4 X.
ОПИСАНИЕ
Газоанализаторы являются портативными приборами непрерывного действия.
Принцип действия приборов:
? Оптический инфракрасный - по измерительным каналам объемной доли метана, пропана, диоксида углерода и предельных углеводородов (C2-C10). Инфракрасный оптический принцип действия основан на селективном поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им кюветы, содержащей анализируемую среду.
? Электрохимический - по измерительным каналам объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака.
Электрохимический принцип действия основан на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

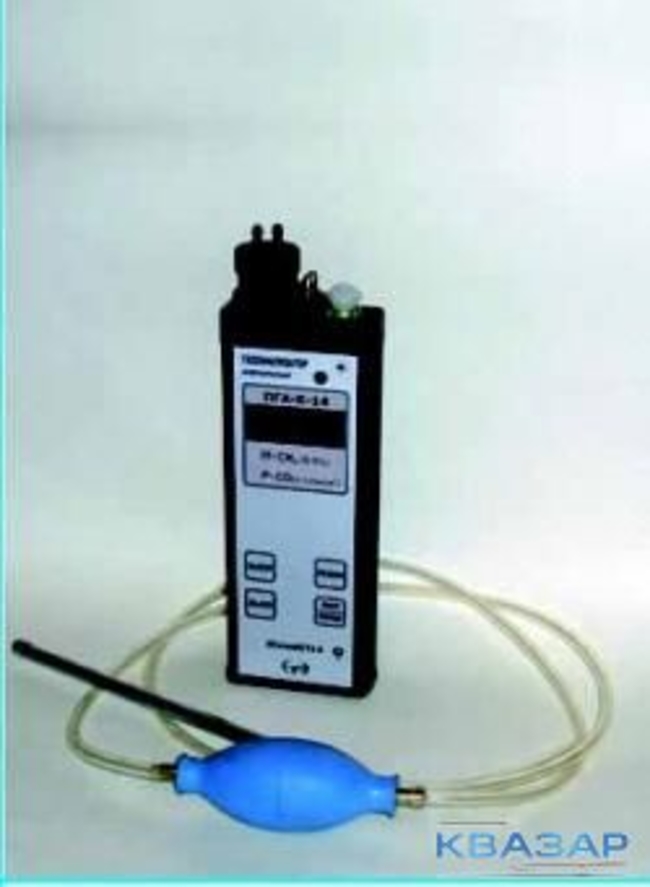

Способ забора пробы принудительный, требуется внешний побудитель расхода (например, ручная система пробоотбора с резиновой грушей, входящей в комплект поставки или встроенный микрокомпрессор).
Конструктивно газоанализатор выполнен одноблочным, в металлическом корпусе. Внутри корпуса размещены плата управления, датчики и аккумуляторный блок. Предусмотрена возможность установки двух инфракрасных (каналы №1 и №2) и одного электрохимического (канал №3) датчиков.
Прибор имеет функцию световой (красный светодиод) и звуковой сигнализации о превышении установленных значений.
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по измерительным каналам приведены в Таблице 2 и Таблице 3.
Таблица 2.
Определяемый компонент | Диапазон измерений объемной доли определяемого компонента, % | Пределы допускаемой основной погрешности | |
Абсолютной, объемная доля определяемого компонента, % | Приведенной, % | ||
Метан (СH4) | 0…5 | - | ± 5 |
Пропан (С3Н8) | 0…2 | - | ± 5 |
Диоксид углерода (СО2) | 0…2 | - | ± 5 |
Кислород (О2) | 0…30 | - | ± 5 |
Водород (Н2) | 0…5 | ±(0,2+0,04?Сх) | - |
Примечание: Сх - объемная доля определяемого компонента на входе газоанализатора, %.
Таблица 3.
Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой основной погрешности | ||
Объемной доли | Массовой концентрации | Абсолютной, массовая концентрация определяемого компонента | Относительной, % | |
Оксид углерода (СО) | (0…17)млн–1 (17…103)млн–1 | (0…20) мг/м3 (20…120) мг/м3 | ±5 мг/м3 – | – ± 25 % |
Сероводород (Н2S) | (0…7)млн–1 (7…32)млн–1 | (0…10) мг/м3 (10…45) мг/м3 | ±2,5 мг/м3 – | – ± 25 % |
Диоксид серы (SО2) | (0…3,8)млн–1 (3,8…18,8)млн–1 | (0…10) мг/м3 (10…50) мг/м3 | ±2,5 мг/м3 – | – ± 25 % |
Диоксид азота (NO2) | (0…1)млн–1 (1…10,5)млн–1 | (0…2) мг/м3 (2…20) мг/м3 | ±0,5 мг/м3 – | – ± 25 % |
Аммиак (NH3) | (0…28)млн–1 (28…99)млн–1 | (0…20) мг/м3 (20…70) мг/м3 | ±5 мг/м3 – | – ± 25 % |
?(C2-C10) | – | (0…3) г/м3 | ±(0,03+0,15?Сх) г/м3 | – |
CH4 (ПДК) | – | (0…7) г/м3 | ±(0,07+0,05?Сх) г/м3 | – |
Примечания:
1) Сх - массовая концентрация определяемого компонента на входе газоанализатора
2) ?(C2-C10) - суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10), пентан (С5Н12), гексан (С6Н14), гептан (С7Н16), октан (С8Н18), нонан (С9Н20), декан (С10Н22)
3) Пределы допускаемой основной абсолютной погрешности по измерительному каналу ?(C2-C10) по поверочному компоненту (пропану C3H8) равны ±(0,03+0,1?Сх)г/м3.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Характеристика | Значение |
Номинальное время установления показания Т0,9 ном, сек: - для оптических датчиков - для электрохимических датчиков | 20 30 |
Время прогрева ПГА-5, мин, не более | 3 |
Напряжение питания постоянного тока(от аккумуляторной батареи), В | 3,6 |
Потребляемая мощность, ВА, не более | 0,2 |
Время непрерывной работы от одной зарядки аккумуляторной батареи, ч | 16 |
Габаритные размеры, мм, не более | 85х35х270 |
Масса, кг, не более | 0,8 |
Диапазон температуры окружающей среды, °С | -30 … +35 |
КОМПЛЕКТ ПОСТАВКИ
- ? паспорт, методика поверки
- ? комплект принадлежностей, куда входят ручное устройство отбора пробы, калибровочная камера, зарядное устройство
- ? Встроенный микрокомпрессор по требованию заказчика.
Производитель оставляет за собой право на изменение комплектации прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
