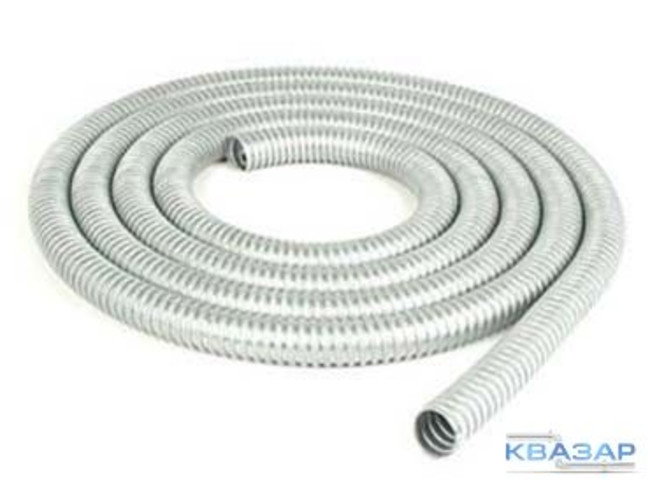

Металлорукав РЗ-Ц-08 У1
Металлорукав гибкий, негерметичный, круглого сечения типа РЗ предназначен для защиты проводов, кабелей, резиновых шлангов от механических повреждений, для обеспечения требований пожарной безопасности, для вентиляционных систем и отводов газов с температурой до +100°C для рукавов с хлопчатобумажным уплотнением (РЗ-ЦХ) и с температурой до +300°C для рукавов с асбестовым уплотнением (РЗ-ЦА) и без уплотнения.
Металлический рукав отличается высокой прочностью и хорошо подходит для защиты критически важных узлов. Заметным преимуществом является и то, что металлический рукав — гибкий — это позволяет при сохранении прочности конструкции уменьшить количество стыковых соединений.
Рукава металлические гибкие негерметичные типа РЗ-Ц изготавливаются из оцинкованной стальной жести с хлопчатобумажным или асбестовым уплотнением. Металллорукав упаковывается в полипропиленовые мешки.
Преимущества:
- защита проводки от механических повреждений
- защита от возгорания при коротком замыкании
- гибкость металлорукава обеспечивает удобство монтажа без дополнительных аксессуаров и приспособлений
- защита кабеля внутри металлорукава от перегибов
- является экраном от электромагнитных помех
- защита от грызунов.
Рекомендован для прокладки систем электропитания по горючим поверхностям, в том числе по дереву.
Возможно применение в промышленных установках для транспортирования крупнодисперсных сыпучих веществ.
Техническими условиями допускается: слой минерального масла и эмульсии, водяные потёки и пятна некоррозионного происхождения на поверхности металлорукавов. Отслоение защитного покрытия на участках суммарной длиной не более 100 мм на одной бухте.
Техническими условиями не допускается: выпадение уплотнения.
Технические характеристики
| Материал | стальная оцинкованная лента |
| Уплотнение | хлопчатобумажное асбестовое |
| Диапазон рабочих температур | до + 100°С с хлопчатобумажным уплотнением до +300°С с асбестовым уплотнением |
| Рабочее давление | от 0,5 до 1,4 мПа |
| Климатическое исполнение | умеренный и тропический климат |
| Тип | не герметичный |
| ТУ | 4833-001-57393508-2007 |
Расшифровка обозначений
металлорукав РЗ-ЦХ 10,
где Р — рукав 3 — тип: негерметичный Ц — материал: стальная оцинкованная лента Х — уплотнение хлопчатобумажное А – уплотнение асбестовое 10...50 — диаметр условного прохода (мм)
Металлорукав. Характеристики по типам
| Тип металлорукава | Наибольший внешний диаметр D | Наименьший внутренний диаметр d | Наименьший радиус при изгибе, мм | Длина в бухте, м |
| РЗ-Ц 6 мм | 9,7 | 5,5 | 35 | 100±2% |
| РЗ-Ц 8 мм | 11,6 | 7,8 | 40 | 100±2% |
| РЗ-Ц 10 мм | 13,9 | 9,5 | 55 | 100±2% |
| РЗ-Ц 12 мм | 15,9 | 10,9 | 75 | 100±2% |
| РЗ-Ц 15 мм | 18,9 | 13,9 | 75 | 100±2% |
| РЗ-ЦХ 6 мм | 9,7 | 5,5 | 35 | 100 |
| РЗ-ЦХ 8 мм | 11,6 | 7,8 | 40 | 100 |
| РЗ-ЦХ 10 мм | 13,9 | 9,5 | 55 | 100 |
| РЗ-ЦХ 12 мм | 15,9 | 10,9 | 75 | 100 |
| РЗ-ЦХ 15 мм | 18,9 | 13,9 | 75 | 100 |
| РЗ-ЦХ 18 мм | 21,9 | 16,9 | 90 | 50+2% |
| РЗ-ЦХ 22 мм | 26,0 | 20,7 | 110 | 50+2% |
| РЗ-ЦХ 25 мм | 30,8 | 23,7 | 110 | 50+2% |
| РЗ-ЦХ 32 мм | 38,0 | 30,4 | 150 | 50+2% |
| РЗ-ЦХ 38 мм | 44,0 | 36,4 | 180 | 25±2% |
| РЗ-ЦХ 50 мм | 58,7 | 48,0 | 245 | 15±2% |
| РЗ-ЦХ 60 мм | 68 | 58 | 290 | 8±2% |
| РЗ-ЦХ 75 мм | 83 | 73 | 500 | 8±2% |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
