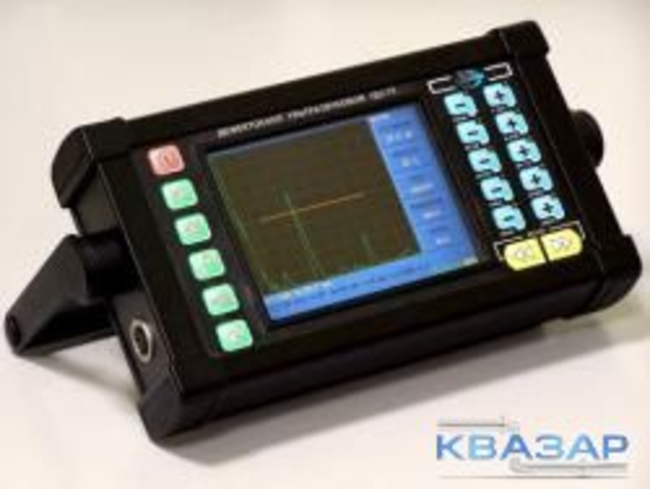

Дефектоскоп УД2-70 в металлическом корпусе

kz-01599
386 880 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Переносные ультразвуковые дефектоскопы, принцип действия которых основан на эхо-теневом методе неразрушающего контроля, широко используются при проведении ручного контроля изделий, узлов и деталей на наличие дефектов при нарушении однородности материала, а также для контроля сплошности материала, сварных швов и соединений.

Назначение и область применения

Цифровые УД2-70 определяют координаты и глубину залегания дефектов, измеряют отношение амплитуд ультразвуковых колебаний и эхо-сигналов, обеспечивают возможность проведения измерений прямо на объекте. Различные версии устройства имеют специальную систему памяти со стандартными настройками прибора для выявления дефектов деталей, узлов подвижного состава МПС, элементов колесных пар железнодорожного транспорта.

Конструкция прибора

УД2-70 включает в себя источник УЗК, преобразователь, систему управления, сигнализатор дефекта, дисплея и переносную ручку для установки.

Режим работы прибора (основной или рабочий) и результаты измерения при проведении контроля выводятся на дисплей, в углу которого расположена область А-развертки. Рабочий режим предназначен для настройки параметров контроля, что необходимо при контроле изделий сложной пространственной формы с использование стандартного комплекта ПЭП.

Ультразвуковой дефектоскоп общего назначения (ГОСТ 23049-84) зарегистрирован в реестре средств измерения России с использованием УЗК. Калибровка прибор производится по стандартным образцам настройки СО.

Особенности

  • малые габариты
  • возможность запоминания около 700 программ настроек и разверток типа А и Б
  • встроенный глубиномер
  • запоминание 4000 значений глубиномера
  • 2 независимых строба сигнализатора дефекта
  • цифровая временная регулировка чувствительности с широким диапазоном регулирования
  • порт RS 232 для связи с компьютером
  • цветной дисплей с высокой контрастностью и разрешающей способностью (320х240точек)
  • встроенные часы и календарь
  • прочный корпус из алюминия.

Технические характеристики дефектоскопа

Диапазон толщин материала (по стали), мм  2 - 5000
Рабочие частоты, МГц 0,4 1.25 1.8 2.5 5.0 10.0
Частота сигналов, Гц 30 60 120 250 500 1000
Полярность зондирующего импульса отрицательная
Амплитуда зондирующего импульса на нагрузке 50 Ом, В не менее 180
Длительность зондирующего импульса, нс не более 80
Диапазон регулировки усиления, дБ 0...100
Шаг регулировки усиления, дБ 0,5 или 1,0
Дискретность изменения усиления скачком "+дБ" 3 ... 30
Диапазон задержки развертки, мм - 2 ... +5000
Диапазон измерения глубины залегания дефектов (по стали), мм 2 ... 5000
Дискретность измерения глубины, мм 0,1
Погрешность измерения глубины ± (0,5 + 0,02 Н)
Диапазон установки угла ввода ПЭП 0...90°
Дискретность установки
Количество стробов сигнализатора дефектов 2
Диапазон установки скорости УЗК, м/с 1000 - 15000 м/с
Глубина регулировки ВРЧ 80
Отсечка - линейная 0...100% высоты экрана
Размер рабочей части экрана, точки не менее 320 х 240
Диапазон рабочих температур, °С -10...+50°С
Питание:
- аккумуляторное
- от сети

12 В
220 В 50 Гц
Время непрерывной работы, ч не менее 8
Степень защиты корпуса IP63
Габариты, мм (не более) 245х145х77
Масса с аккумулятором, кг не более - 3

 Базовый комплект поставки УД2-70:

  • прибор
  • 3 пьезоэлектрических преобразователя УЗ ПЭП
  • специальный кабель для соединения ПЭП и электронного блока
  • блок питания
  • дополнительный аккумуляторный блок АБП-70
  • зарядное устройство
  • кабель соединения дефектоскопа с ПК
  • программное обеспечение
  • паспорт и руководство по эксплуатации:
  • чехол для электронного блока.



В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
