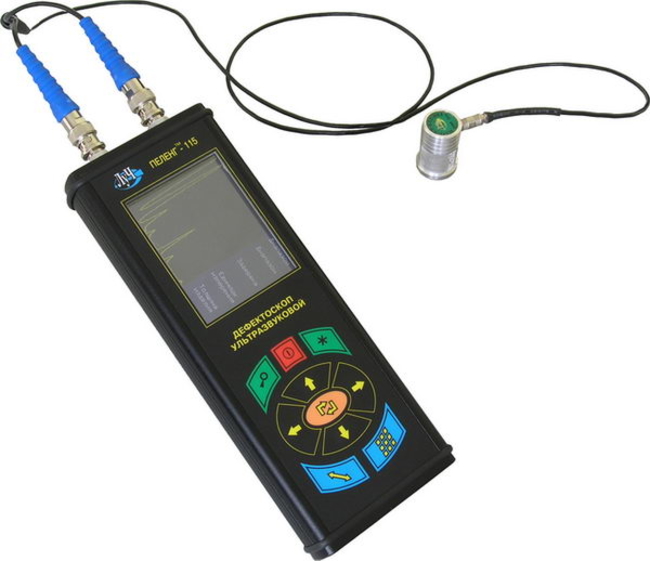

Дефектоскопы ультразвуковые ПЕЛЕНГ-115 обеспечивают надежную проверку качества изделий из неметаллических и металлических материалов методами неразрушающего контроля.
Применение
Прибор предназначен для контроля продукции на существование различных дефектов и нарушения однородности и сплошности материалов изделий готовых, сварных соединений и полуфабрикатов. Проводит измерение координат и глубины залегания дефектов.
Особенности
Пеленг-115 оснащен цветным дисплеем с удобной возможностью поворота изображения и высокой разрешающей способностью, календарем, часами, двумя независимыми стробами АСД. Ультразвуковой дефектоскоп отличается компактностью (размеры устройства - не более 225x85x35 мм) и легкостью использования. Прибор имеет также алюминиевый корпус повышенной прочности для работы в особо тяжелых условиях.
Рабочие характеристики
Универсальность и максимальная эффективность работы дефектоскопа обеспечивается также за счет большого диапазона рабочих температур - от -10 до +50°С.
Для максимальной эффективности и функциональность рабочие частоты прибора – это 1,8 2,5 5,0 10,0 МГц, когда как диапазон контроля (по стали) составляет от 2 до 1500 мм. Постоянна отсечка в 5 % высоты экрана и развертка типа А, а также диапазон регулировки усиления в от 0 до 80 дБ и задержки развертки от -2 до 1500 мм. Однако возможна некоторая погрешность, она колеблется в районе ± (0,5 + 0,02 H) мм.
Зондирующие импульсы проходят на частоте 50 Гц, при этом диапазон регулировки ВРЧ составляет не менее 60 дБ. При дискретности измерения расстояний в 0,1 мм устройство проявляет современную функциональность. А потому предусмотрен интерфейс связи с персональным компьютером через USB.
Электрическое питание Пеленг-115 может быть различным. В зависимости от ситуации, устройство может питаться от сети переменного тока или же от аккумулятора. До 11 часов непрерывной работы.
Комплектация
В базовый комплект поставки входит:
- дефектоскоп ультразвукУД2-115), электронный блок — 1 шт.
- УЗ ПЭП — 3 шт.
- кабель соединительный (УЗ ПЭП - электронный блок) — 1 шт.
- кабель соединительный (электронный блок - компьютер) — 1 шт.
- блок аккумуляторный (встроенный) — 1 шт.
- зарядное устройство — 1 шт.
- программное обеспечение — 1 компл.
- руководство по эксплуатации ЛИВЕ.415119.024 РЭ — 1 экз.
- паспорт ЛИВЕ.415119.024 ПС — 1 экз.
- методика поверки ЛИВЕ.415119.024 МП — 1 экз.
- чехол для электронного блока — 1шт.
- футляр для переноски — 1 шт.
Устройство отличается великолепными эксплуатационными характеристиками, в частности это малые габариты и масса, возможности обновления программного обеспечения потребителем и прочный алюминиевый корпус, который подходит для тяжелых условий эксплуатации.
Технические характеристики
Рабочие частоты, МГц | 1,8 2,5 5,0 10,0 |
Диапазон контроля, мм (по стали) | 2 -1500 |
Диапазон устанавливаемых скоростей УЗ колебаний, м/с | 100 - 15000 |
Частота повторения зондирующих импульсов, Гц | 50 |
Диапазон регулировки усиления, дБ | 0 - 80 |
Отсечка | постоянная 5% высоты экрана |
Развертка | типа А |
Диапазон задержки развертки, мм | -2 + 1500 |
Погрешность измерения глубины залегания дефектов | ± (0,5 + 0,02 H) |
Дискретность измерения расстояний, мм | 0,1 |
Диапазон регулировки ВРЧ, дБ | не менее 60 |
Память: - изображений развертки - программ настройки | 200 200 |
Интерфейс связи с персональным компьютером | USB |
Размер рабочей части экрана, мм | 70,0x52,5 |
Электрическое питание: - сеть переменного тока - аккумуляторное | нет 3,7 В |
Время непрерывной работы, ч | не менее 11 |
Диапазон рабочих температур, °С | -10 +50 |
Степень защиты корпуса | IP63 |
Габаритные размеры, мм | не более 225x85x35 |
Масса, кг | не более 0,7 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
