Дефектоскоп магнитопорошковый МД-6К

Дефектоскоп магнитопорошковый МД-6К
Артикул:01652
Цена:
26 550 руб.26550RUB*
В наличии
Получить счет
Купить
* Указанная цена не является публичной офертой.
Получить скидку! Распечатать

Сертификат соответствия

Паспорт Магнитопорошкового дефектоскопа МД-6К


Дефектоскоп предназначен для магнитопорошкового контроля:

  • сварных соединений;
  • строительных металлоконструкций;
  • подъемных механизмов;
  • котельных установок;
  • деталей железнодорожного транспорта;
  • объектов трубопроводного транспорта.

В качестве намагничивающих элементов использованы постоянные магниты, поэтому для работы с дефектоскопом не требуется электропитание.

Комплект дефектоскопа МД-6К содержит: контрольный образец с дефектограммой, лупу, мерку для измерения количества порошка для суспензии, тросовую перемычку, магнитопровод шарирнирный и другие приспособления.

Дефектоскоп МД-6К обеспечивает проведение полного цикла магнитопорошкового контроля изделия.

ТУ 427631-022-12719185-2010


 Технические характеристики мд-6к

Наименование параметра Значение
1. Нормальная  составляющая напряженности магнитного поля на торцевых поверхностях цилиндрических полюсных наконечников, установленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, А/см:
в центре, не менее 800
по краям (1..2 мм от края), не менее 1100
2. Сила отрыва намагничивающих блоков с цилиндрическими полюсными наконечниками и с шарнирным магнитопроводом, не менее, кг (Н) 30 (≈300)
3. Расстояние на контролируемой поверхности между полюсными наконечниками, вставленных в намагничивающие блоки, соединенные шарнирным магнитопроводом, мм 90-120
4. Габаритные размеры, мм:
намагничивающего блока 44х44х55
диаметр шарнирного магнитопровода 30
длина тросовой перемычки 500
сумки-контейнера 375х295х70
5. Масса намагничивающего блока, кг 0,6
6. Масса полного комплекта дефектоскопа, кг 5,3

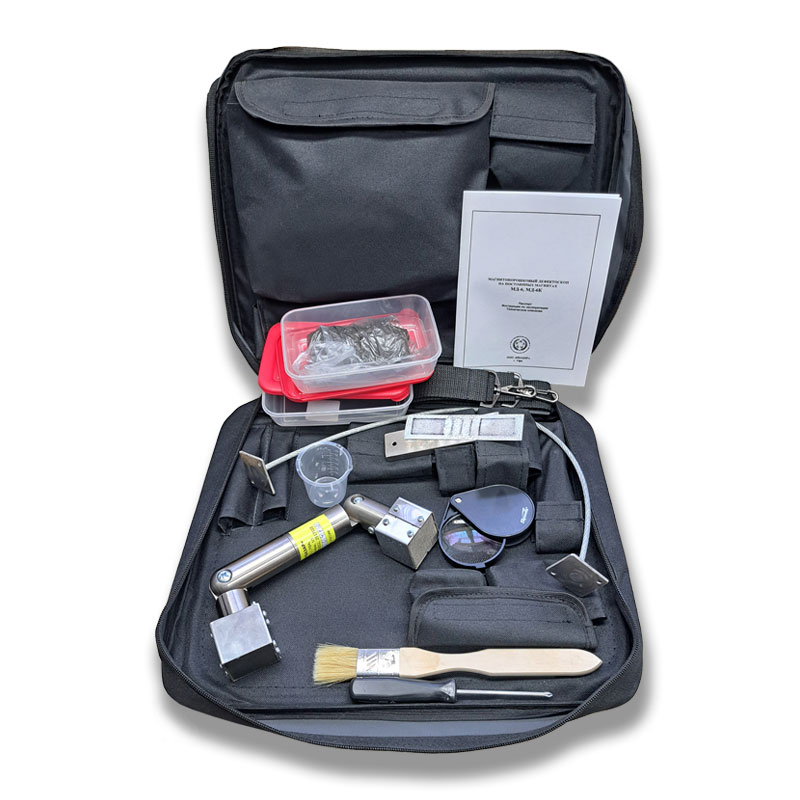

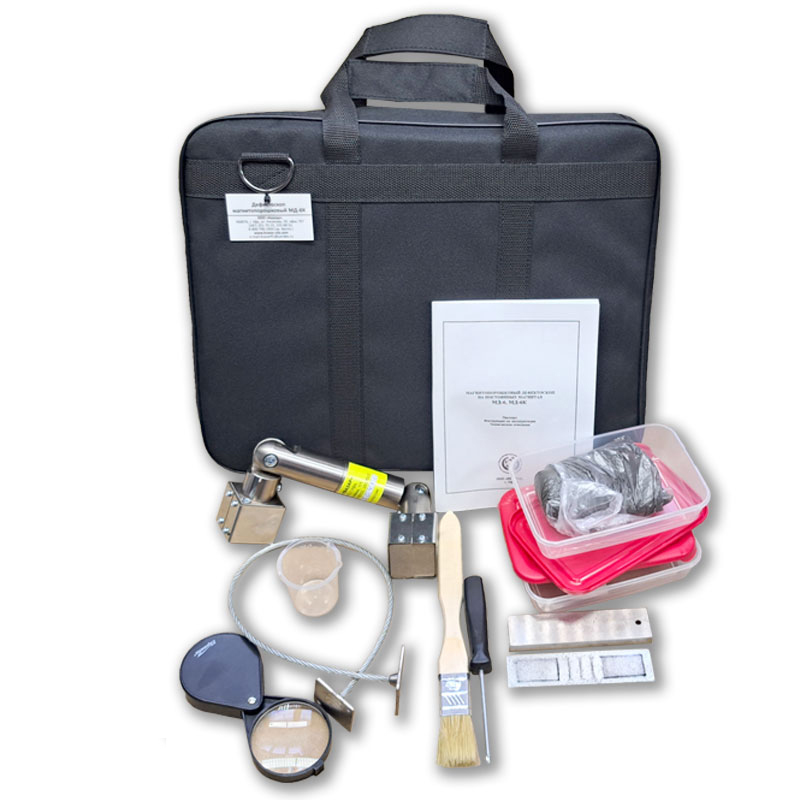

Комплект поставки дефектоскопа МД-6К:

  1. намагничивающие блоки — 2шт.;
  2. шарнирный магнитопровод — 1шт.;
  3. образец МО-3 — 1шт.;
  4. дефектограмма — 1шт.;
  5. мерка для порошка — 1шт.;
  6. емкость для порошка и суспензии — 2шт.;
  7. порошок магнитный — 0,2 кг;
  8. тросовая перемычка — 1шт.;
  9. лупа — 1шт.;
  10. кисть — 1шт.;
  11. отвертка — 1шт.;
  12. сумка-контейнер — 1шт.;
  13. паспорт — 1шт.

 Сравнительная таблица технических характеристик магнитных дефектоскопов

Наименование параметра/Значение

МД-4К

МД-4КМ

МД-6

МД-6К

УН-К

1.

Напряженность магнитного поля на торцевых поверхностях намагничивающих блоков, А/см, не менее

850

800

800

850

835

2.

Сила отрыва намагничивающих блоков, кг, не менее

30

30

30

30

15

3.

Расстояние на контролируемой поверхности между полюсными наконечниками, мм

90...120мм

90...120мм

90...120мм

90...120мм

90...120мм



Наличие проушины для присоединения полюсных наконечников

нет

есть

есть

нет

нет

5.

Комплект сменных наконечников, входящих в состав магнитоскопа, пар

6

6

6.

Наличие шарнирного магнитопровода

есть

есть

есть

есть

нет

7.

Габаритные размеры, мм:









намагничивающего блока

Ø53х55

Ø53х55

44х44х55

44х44х55

Ø54х150

диаметр шарнирного магнитопровода, мм

30

30

30

30

длина тросовой перемычки, мм

500

500

500

500

500

сумки-контейнера

375х295х70

375х295х70

375х295х70

375х295х70

400х300х80

8.

Масса намагничивающего блока, кг

0,7

0,7

0,6

0,6

0,6

9.

Масса полного комплекта дефектоскопа, кг

5,4

5,4

5,3

5,3

2,5

10. Стоимость 26550 руб. 34220 руб. 34220 руб. 26550 руб. 18880 руб.
