СНЯТ С ПРОИЗВОДСТВА!

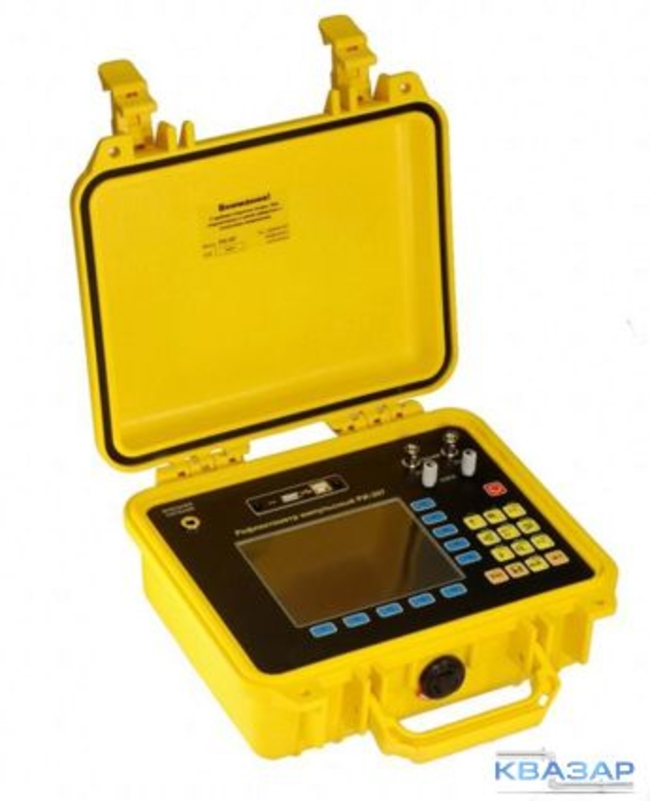

Двухканальный импульсный рефлектометр РИ-307 является малогабаритным кабельным локатором, предназначенным для работы как в полевых, так и в стационарных условиях.
Прибор РИ-307 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 25 до 600 Ом (коаксиальных, двухпроводных и др.) и длиной от 0 м до 64 км:
- измерение длин кабелей
- измерение расстояний до неоднородностей волнового сопротивления или повреждений
- измерение коэффициента укорочения линии при известной ее длине
- определение характера повреждений.
Пользовательский интерфейс:
- два полных независимых канала измерения, что позволяет эффективно сравнивать заведомо исправную и неисправную линии
- отображение рефлектограмм на цветном TFT дисплее с разрешающей способностью 640х480 точек
- запись в память и воспроизведение из нее не менее 300 рефлектограмм для последующей их обработки в стационарных условиях
- герметизированный корпус и клавиатура.
Измерение:
- измерение в реальном масштабе времени сразу по двум каналам с возможностью обработки
- расширенная сетка диапазонов (62,5м - 64 км)
- высокое разрешение – от 12,5 см
- режим «захват» для определения "мерцающих неоднородностей"
- многократная лупа (x2 – x16)
- два измерительных курсора
- цифровая установка параметров контролируемой линии и всех настроек прибора
- цифровая индикация расстояния до любого участка рефлектограммы
- цифровая индикация расстояния между любыми участками рефлектограммы
- память — не менее 300 рефлектограмм со всеми параметрами измерения и примечаниями пользователя
- высокая детализация при сохранении позволяет применять функцию "ЛУПА" к сохраненным рефлектограммам
- просмотр рефлектограмм из памяти непосредственно в режиме измерения с возможностью включения режимов "СРАВНЕНИЕ" и "РАЗНОСТЬ"
- встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой
- возможность редактирования названия рефлектограммы в памяти прибора
- автоматическое сохранение пользовательских настроек при выключении прибора.
Сервисные режимы:
- режим "ЛУПА" — возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности
- режим "СРАВНЕНИЕ" — возможность одновременного просмотра на дисплее прибора двух рефлектограмм, полученных с каналов измерения, и трех сохраненных в памяти
- режим "РАЗНОСТЬ" — поточечное вычитание данных с двух линий, позволяющее выявить только различия и ослабить коррелированные помехи
- режим "ИЗМЕРЕНИЕ КУ" — возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения
- возможность редактирования и пополнения библиотеки коэффициентов укорочения (не менее 500)
- режим «ЗАХВАТ» для выявления "мерцающих" неисправностей
- режим "БИТОСТЬ ПАР" — один канал работает только на передачу, второй — только на прием позволяет выявить ошибки кроссировки кабельных пар
- подавление асинхронных (выбор усреднения от 1 до 128 реализаций) и синхронных (в режиме "РАЗНОСТЬ") помех
- расширенная клавиатура
- выделенные функциональные клавиши для быстрого изменения параметров.
Интерфейс с ПК:
- возможность сохранения всех результатов измерений на устройстве USB-Flash
- комплектация программным обеспечением IRView переноса данных с устройства USB-Flash на ПК для архивации, анализа и печати отчётов о проведенных измерениях с примерами графиков рефлектограмм
- возможность установки свежих версий внутреннего ПО прибора.
Общая информация:
- питание от встроенного аккумулятора не менее 8 часов непрерывной работы с подсветкой или от сети переменного тока через поставляемый адаптер
- широкий диапазон рабочих температур: -20°С ...+40°С
- масса прибора с аккумулятором — не более 2.5 кг.
Функциональные аналоги РИ-307: РИ-307USB — импульсный USB-рефлектометр.
Примечание. Поверка включена в стоимость прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
