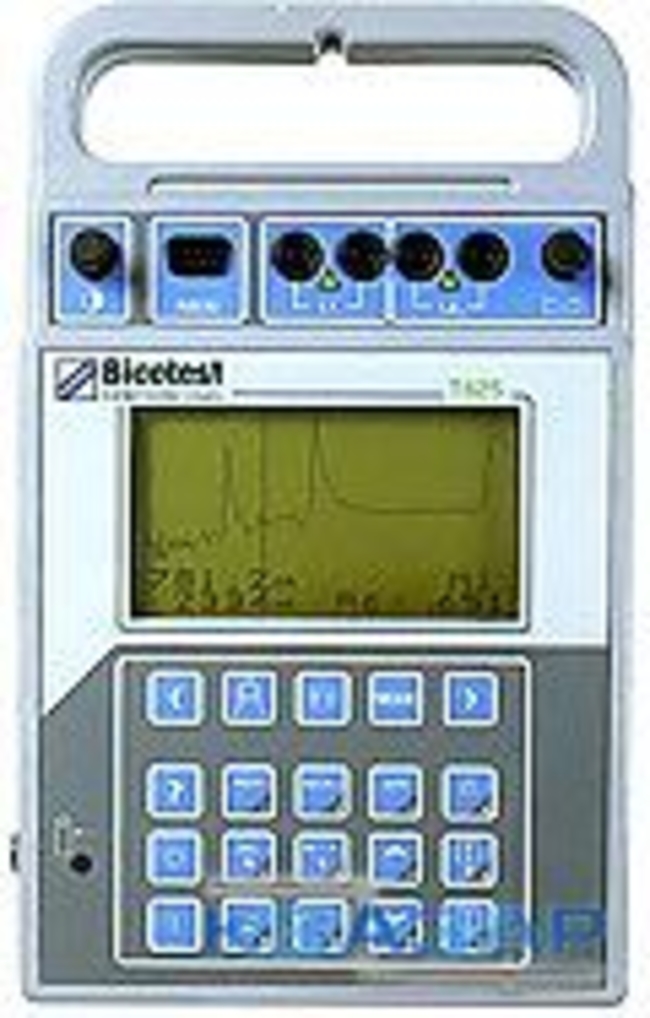

Рефлектометр Т625

kz-01693
531 000 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Рефлектометр Т625 – один из самых современных тестеров кабелей с диапазоном измерения от 0 до 20 км. По своим техническим характеристикам он превосходит все известные рефлектометры. Прибор применим для любых типов металлических кабелей, включая силовые кабели под напряжением 600 В постоянного тока или переменного тока частотой 50/60 Гц с блокирующим фильтром T600.

Поиск неисправностей кабелей на очень больших и коротких расстояниях осуществляется выходным сигналом 20В с автоматической настройкой длительности импульса в выбранном диапазоне.

В режиме поиска на коротких расстояниях точность определения положения дефекта составляет 0,5 м.

Отличительные особенности рефлектометра Т625:

  • очень большой динамический диапазон, позволяющий четко идентифицировать неисправности даже на верхнем пределе (20 км) рабочего диапазона
  • большой ЖКД, обеспечивающий ясное, без отражений отображение формы сигнала
  • 8 режимов тестирования, позволяющие выполнять быстрый поиск неисправностей при тестировании одной пары или сравнении двух пар проводников, а также при сравнении сигналов одной пары с любым сигналом из 12 сохраненных в памяти или оценке перекрестных помех между двумя парами проводников
  • результаты измерений могут отображаться в единицах длины – метрах или футах, либо единицах времени. Диэлектрик может быть определен, используя скорость распространения, скорость в кабеле или половину этой величины (V/2). Встроенная библиотека кабелей помогает быстро и эффективно осуществлять выбор
  • быстрая конфигурация функций. Назначенные клавиши для наиболее часто используемых функций: "Курсор", "Диэлектрик", "Диапазон", "Положение формы волны", "Амплитуда импульса" и др.
  • функция HELP обеспечивает необходимые пояснения органов управления, содержит простейшие формы волны и позволяет запрограммировать прибор для наиболее часто используемых типов кабелей, помогая, при этом, как опытным, так и неопытным пользователям
  • совместимость с РС с помощью программного обеспечения X6000 TRACE ability обеспечивает анализ, сохранение и повторную загрузку в рефлектометр форм волны для динамического сравнения непосредственно на объекте
  • аксессуары — рефлектометр обеспечен необходимыми дополнительными принадлежностями и поставляется в пылевлагонепроницаемой наплечной сумке для переноски.



Технические характеристики

Диапазоны от 0-24 м до 0-20 км в 11 диапазонах с возможностью приближения (кроме низшего диапазона) (PVF 0.67)
Погрешность ±0,24% диапазона 20 км
Разрешение ±0,1% диапазона 20 км
Скорость распространения
PVF от 0,300 до 0,999
V от 90 до 300 м/мкс
V/2 от 45 до 150 м/мкс
Усиление 0-84 dB макс., выбор с шагом в 6dB. Максимальная чувствительность 4 мВ
Характеристики импульса
Амплитуда номинально 20 В на 100 Ом
Ширина от 24 нс до 2.25 мкс, зависит от выбранного диапазона
Выходное сопротивление 100 Ом
Контроль балланса от 0 до 220 Ом
Выходы Гнезда 2 пары 4 мм Banana
Защита 300 V rms, 0-60 Гц
Дисплей Тип LCD с высоким разрешением и подсветкой
Курсор слошной вертикльный
Курсор маркера вертикальный, точки
Режимы Реального времени Линия 1, Линия 2, Линия 1 и Линия 2 (двойной), Линия 1 минус Линия 2 (дифференциальный), X-Talk (для отслеживания переходных помех в телефонных линиях)
Память вывод одной из 12 позиций памяти Линия 1 и Память (суммарный), Линия 1 минус память(дифференциальный), только Память
Память 12 позиций хранения информации
Интерфейс RS 232C - подключение к принтеру или ПК
Питание — внутренние Никель-кадмиевые батареи - 12 часов работы (автоматическое отключение через 5 минут бездействия)
— внешний AC адаптор, 120 В или 230 В
— внешний DC блок питания, 12 В до 20 V работа 15 V до 20 V - зарядка
Окружающая среда Рабочая температура от -50оC до +50оC
Температура хранения от -20оC до +65оC
Влажность 93% при +40оC
Водонепроницаемость IP54
Безопасность IEC 1010
Размеры 75 x 183 x 300 мм с ручкой
Вес 2,9 кг с батареей
Комплект поставки
сумка для переноски, 8 перезаряжаемых NiCad батарей, 2x2 м тестовые контакты, AC Адаптор, DC блок питания, руководство
Гарантия 1 год (с возможностью продления до 2 лет)
