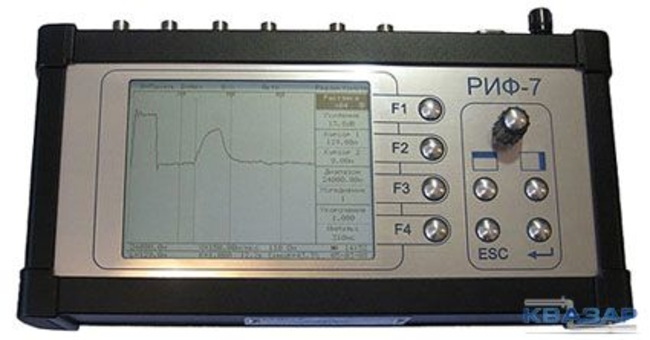

Рефлектометр высоковольтный осциллографический РИФ-7 предназначен для определения расстояния до места повреждения кабелей связи и кабелей электроснабжения:
- диагностика кабельных линий методом низковольтной импульсной рефлектометрии
- поиск повреждений силовых кабелей высоковольтными методами в составе электротехнических лабораторий
- в стандартной комплектации поставляется с высоковольтными датчиками.
Прибор РИФ-7 позволяет:
- обнаружить и определить расстояние до места повреждения или неоднородности локационным (рефлектометрическим) методом на симметричных и несимметричных кабелях
- измерять длину кабелей (в том числе на барабанах и в бухтах) или расстояние до места обрыва или короткого замыкания
- запоминать, хранить и обрабатывать результаты измерений
- в составе передвижной электролаборатории определять расстояние до повреждения в кабелях длиной до 12 км при всех видах повреждений без использования предварительного полного прожига изоляции
- сохранять во встроенной энергонезависимой памяти 4 группы измерений (до 15 рефлектограмм в каждой), а также сохранять их на компьютере для дальнейшего анализа и учета (эта функция реализуется по индивидуальному требованию заказчика).
Отличительные особенности рефлектометра РИФ-7:
- дисплей с высоким разрешением (320х240 точек)
- высокая частота дискретизации (высокая разрешающая способность)
- для проведения измерений на высоком напряжении предусмотрена комплектация высоковольтными датчиками
- двухкурсорная система измерения расстояний
- постоянное зондирование линии в режиме низковольтной рефлектометрии
- большой объём энергонезависимой памяти рефлектограмм (100/200 рефлектограмм с максимальным разрешением и сохранением параметров)
- пополняемая энергонезависимая таблица коэффициентов укорочения для различных кабелей
- регулируемая длительность зондирующего импульса
- регулируемое усреднение для фильтрации асинхронных помех
- изменение настроек происходит без прерывания процесса измерения
- двухоконный режим отображения рефлектограмм для сравнения и устранения синхронных помех
- возможность согласования с волновым сопротивлением линии
- удобная и простая система меню
- поворотный регулятор для управления курсорами и изменения параметров
- встроенные часы реального времени.
Условия эксплуатации рефлектометра РИФ-7
Внутри закрытых помещений, в частности - в крытом автотранспорте:
- диапазон температур окружающего воздуха, °С — от минус 10 до +40
- относительная влажность воздуха при температуре 25°С — до 80%
- атмосферное давление, мм рт.ст. — 650-800.
Технические характеристики
Параметр | Значения |
Максимальное измеряемое расстояние до места повреждения, км | 12,3 |
Минимальное измеряемое расстояние до места повреждения, м | 3 |
Дискретность измерения, м | 0,2 |
Параметры высоковольтных зондирующих импульсов на нагрузке 30 Ом: | |
амплитуда, кВ | от 3 до 25 |
длительность фронта, мкс, не более | 0,15 |
длительность импульса, мкс, не менее | 2 |
Параметры низковольтных зондирующих импульсов на нагрузке 30 Ом: | |
амплитуда, В, не менее | 5 |
длительность фронта, мкс, не более | 0,02 |
Наибольшее рабочее напряжение датчика импульсного напряжения, кВ | 60 |
Непрерывная работа в течение, часов | 8 |
Срок службы, лет | 5 |
Погрешность измерения расстояния до места повреждения на высоком напряжении зависит от режима измерения и от пробивного напряжения повреждённого участка.
В случае измерения расстояния на высоком напряжении в режимах "заплывающего пробоя", холостого хода, короткого замыкания погрешность составляет от +15 до +25 метров на расстоянии до 1 км, и от +20 до +40 метров на расстоянии свыше 1 км. Длительность импульса, мкс, - 0,05 - 0,5.
Изготовитель гарантирует соответствие РИФ-7 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Сравнительная таблица рефлектометров
Параметр / Прибор | Cabellux | Digiflex | Рейс-305 | Искра | РИФ-7 |
Скорость в кабеле, м/мкс | 50-150 | 30-150 | 20-150 | 20-150 | 50-150 |
Разрешение по расстоянию, м | - | 0,025 | 0,25 | 2 | 0,5 |
Емкость энергонезависимой памяти, рефлектограмм | 9 | 50 | 500 | 60 | 120-240 |
Шкала дальности, км (при 80 м/мкс) | 0,1-20 | 0,05-30 | 0,18-100 | 0,5-12 | 0,2-12,8 |
Длительность импульсов, нс | 70-4000 | - | 10-30000 | 20000 | 10-19200 |
Амплитуда импульсов, В | 6/14 | 10 | 7/25 | 5 | 16 |
Динамический диапазон, дБ | - | 90 | 70 | 60 | 90 |
Диапазон согласованных импедансов, Ом | - | 40-200 | 30-1000 | 75 | 30-370 |
Разрешение дисплея | 240х128 | 256х128 | 320х240 | 240х128 | 320х240 |
Часы реального времени | да | да | да | нет | да |
Число рефлектограмм для усреднения | - | - | 256 | нет | 256 |
Батарейное питание | да | ||||
Габаритные размеры | 345х135х265 | 260х176х70 | 275х166х70 | 320х120х355 | 295х160х85 |
Масса, кг | 7,5 | 1,5 | 2,5 | 3 | 2,3 |
Комплект поставки РИФ-7:
- блок питания и зарядки — 1шт.
- кабель связи с компьютером — 1шт.
- комплект высоковольтных датчиков — 1шт.
- предохранитель, 250 мА — 6шт.
- прибор РИФ-7 — 1шт.
- программа РИФ-7 на CD — 1шт.
- руководство по эксплуатации — 1шт.
- руководство пользователя — 1шт.
- сигнальный кабель для высоковольтных измерений, длина 0,5 м — 2шт.
- сигнальный кабель, длина 0,5 м — 4шт.
- сигнальный кабель, длина 1 м — 4шт.
- упаковочный чемодан — 1шт.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
