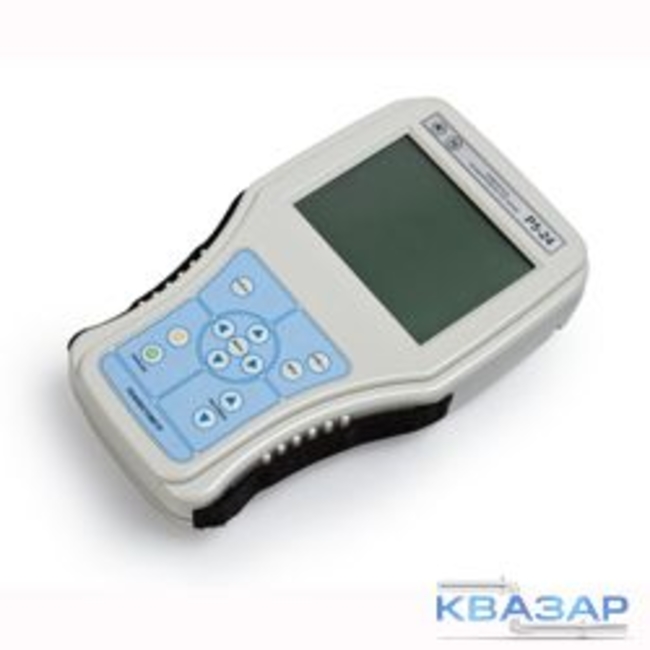

Портативный цифровой рефлектометр предназначен для проведения основных измерений на протяженных кабелях (коаксиальных, силовых, связи и т.д.) длиной до 100 км обнаружения повреждения и определения его характера (обрыв, короткое замыкание, утечка, нарушение контакта, вставки и др.) определения расстояния до повреждения или неоднородности.
Технические характеристики
Параметр | Значения |
Диапазоны измерения расстояния | (0 - 0,03), (0 - 0,1), (0 - 0,3),(0 - 1), (0 - 3), (0 - 10), (0- 30), (0- 100) км |
Основные погрешности измерения расстояния | 0,3 % (на диапазоне 300 - 100 км) 1 % (на диапазоне 30, 100 м) |
Пределы установки коэффициента укорочения | 1,000-7,000 |
Минимальное измеряемое расстояние (при Ку=1,500) | 1 м |
Длительность зондирующего импульса | от 10 нс до 10 мкс |
Амплитуда зондирующего импульса на нагрузке 50 Ом | |
при длительности до 50 нс | 2,5 В |
при длительности более 50 нс | (3,5-30) В |
Внутренняя энергонезависимая память | запоминание не менее 100 рефлектограмм |
Внешний порт | RS-232 С |
Перекрываемое затухание | 80 дБ |
Диапазон выходных сопротивлений | (30 - 470) Ом |
Электропитание | |
от сети переменного тока | 220 В, 50 Гц |
максимальная потребляемая мощность | 22 ВА |
от сети постоянного тока | 10-18 А |
максимальная мощность | 12 Вт |
от автономного источника | Nicd(NiMh) аккумуляторы 4хАА 2000 mAh (мАч) |
время непрерывной работы от аккумуляторов | 2 ч |
Габаритные размеры и масса | |
Габаритные размеры | 315?180?60 мм |
Масса измерителя с блоком питания | 1,9 кг |
Условия эксплуатации | |
Диапазон рабочих температур | от -20 до +50°С |
Относительная влажность при температуре +25 °С | 98% |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
