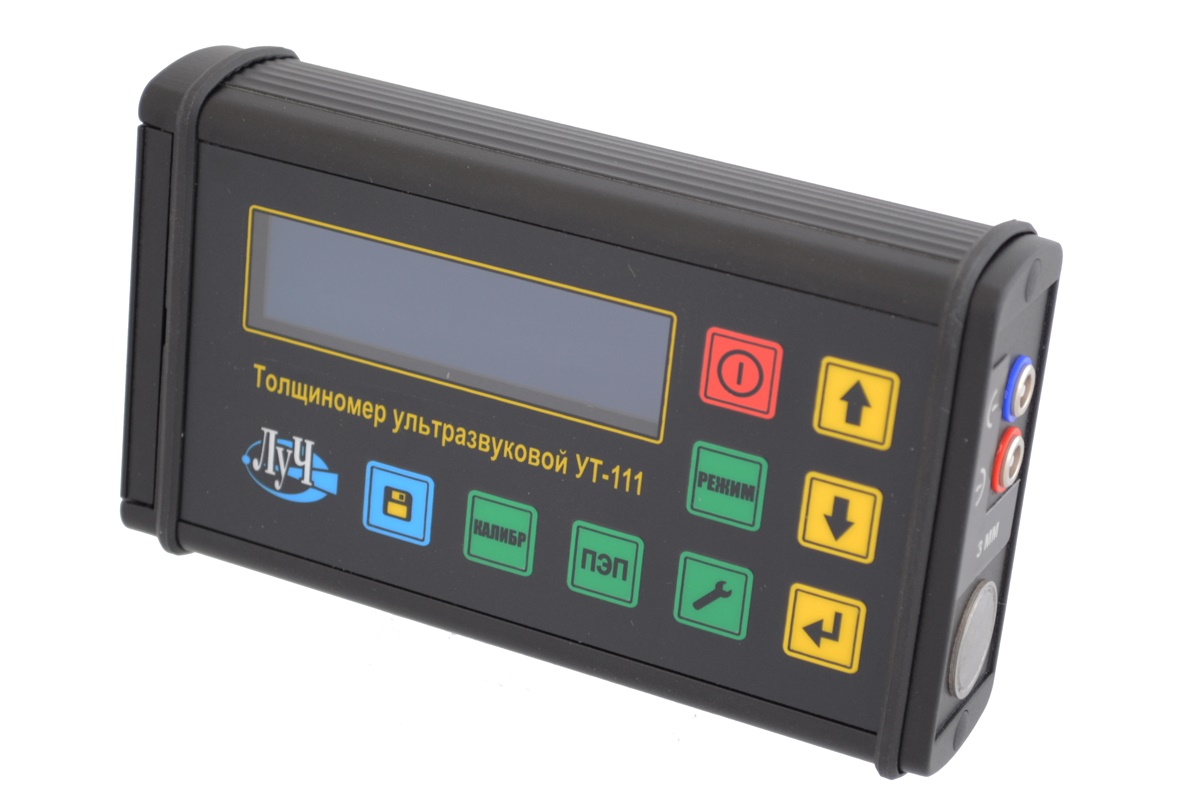

Толщиномер ультразвуковой УТ-111

Толщиномер ультразвуковой УТ-111 общего назначения по ГОСТ 28702-90 предназначен для ручного контактного измерения толщины изделий из различных металлов и сплавов, стекла, керамики, полимерных и композиционных материалов, у которых коэффициент затухания ультразвуковых колебаний на частоте 5,0 МГц не превышает 0,3 дБ/см, со скоростями распространения продольных ультразвуковых колебаний (УЗК) от 100 до 9999 м/с при одностороннем доступе к объекту измерения.

Толщиномер предназначен для измерения толщины изделий с плоской и выпуклой цилиндрической поверхностями со стороны контакта с УЗ ПЭП, для эксплуатации в лабораторных и цеховых условиях, на предприятиях черной и цветной металлургии, в машиностроении, химической, нефтедобывающей и нефтеперерабатывающей промышленности и т.п. для контроля остаточной толщины изделий и металлоконструкций, подвергающихся коррозионному, в том числе и атмосферному воздействию.

Толщиномер (при использовании соответствующих типов УЗ ПЭП) может контролировать остаточную толщину изделий и металлоконструкций, находящихся под водой: обшивки корпусов судов и плавучих технических средств, стальные листовые и панельные элементы гидротехнических сооружений, трубопроводы, дюкерные переходы и т.п.

Технические характеристики

• Диапазон измерения толщины по стали типа 40Х13 от 0,6 до 500,0 мм. Диапазоны измерения толщины различными УЗ ПЭП соответствуют значениям, приведенным в таблице:


Примечание. Буквы в условном обозначении УЗ ПЭП обозначают материал призмы (протектора): А – полимер Б – кварцевое стекло.
* Преобразователь П112-5,0-10/2-Т-100ПР предназначен для подводных работ и имеет встроенный кабель длиной 100 м. Преобразователь может поставляться с иной длиной кабеля, оговариваемой при оформлении заказа.
**  Поставляется с тест-образцом толщиной 5 мм.
*** Поставляется с тест-образцом толщиной 20 мм.

• Диапазон установки скорости распространения УЗК в материале контролируемого изделия от 100 до 9999 м/с.
• Дискретность отсчета цифрового индикатора толщиномера в режиме измерения или ввода значения толщины в диапазоне толщин:

— до 99,99 мм - 0,01 мм
— в режиме измерения или ввода значения толщины в диапазоне толщин от 100,0 мм и более - 0,1мм
— в режиме измерения или ввода значения скорости звука - 1м/с.

• Минимальный радиус кривизны поверхности измеряемого изделия в зависимости от типа и частоты используемого УЗ ПЭП соответствует значениям, приведенным в таблице 2.2 паспорта толщиномера.
• Максимально допустимая шероховатость поверхности измеряемых изделий, в зависимости от типа и частоты используемого УЗ ПЭП должна соответствовать таблице 2.3 паспорта толщиномера.
• Электрическое питание толщиномера осуществляется от следующих источников:

— сеть переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В (сетевой блок питания)
— встроенная аккумуляторная батарея номинальным напряжением 3,7 В.

• Время непрерывной работы толщиномера от полностью заряженной аккумуляторной батареи, не менее — 12 ч.
• Время установления рабочего режима толщиномера — 6 с.
• Время, необходимое для одного измерения, не более — 4 с.
• Время автоматического отключения толщиномера после последнего измерения или воздействия на любую из кнопок — 5 ± 0,5 мин.
• Габаритные размеры электронного блока толщиномера, не более — 150х90х40 мм.
• Масса толщиномера с встроенной аккумуляторной батареей, не более — 0,5 кг.
• Толщиномер имеет память на 20 000 ячеек.

Особенности ультразвукового толщиномера УТ-111

• Толщиномер содержит встроенные средства диагностирования.
• Рабочее положение толщиномера – произвольное, удобное для считывания оператором информации с графического дисплея толщиномера.
• USB-порт связи с компьютером.
• Возможность формирования протоколов отчета.
• Возможность обновления программного обеспечения с компьютера.
• Индикация времени наработки толщиномера.

Комплект поставки ультразвукового толщиномера УТ-111:

1. толщиномер ультразвуковой УТ-111 (электронный блок) — 1 шт.
2. УЗ ПЭП* — 1 шт.
3. кабель соединительный (УЗ ПЭП – электронный блок)** — 1 шт.
4. кабель соединительный (электронный блок - компьютер) — 1 шт.
5. блок аккумуляторный (встроенный) — 1 шт.
6. сетевой блок питания (зарядное устройство) — 1 шт.
7. программное обеспечение — 1 компл.
8. тест-образец 3 мм (встроенный)*** — 1 шт.
9. "Толщиномер ультразвуковой УТ-111. Руководство по эксплуатации ЛИВЕ.415119.030 РЭ" — 1 экз.
10. "Толщиномер ультразвуковой УТ-111. Паспорт ЛИВЕ.415119.030 ПС" — 1 экз.
11. чехол для электронного блока**** — 1 шт.
12. сумка для переноски**** — 1 шт.
13. транспортная тара — 1 шт.

* Толщиномер поставляется с одним УЗ ПЭП. Количество дополнительно поставляемых УЗ ПЭП, их тип и рабочая частота оговариваются при оформлении заказа.
** При поставке УЗ ПЭП типа П112 кабель конструктивно может входить в состав ПЭП. При поставке УЗ ПЭП для подводных работ типа П112-5,0-10/2-100ПР длина кабеля оговаривается при оформлении заказа.
*** Толщина тест-образцов, поставляемых с различными типами УЗ ПЭП указана в таблице 3.2.
**** Поставка оговаривается дополнительно при оформлении заказа.

Таблица 3.2.
