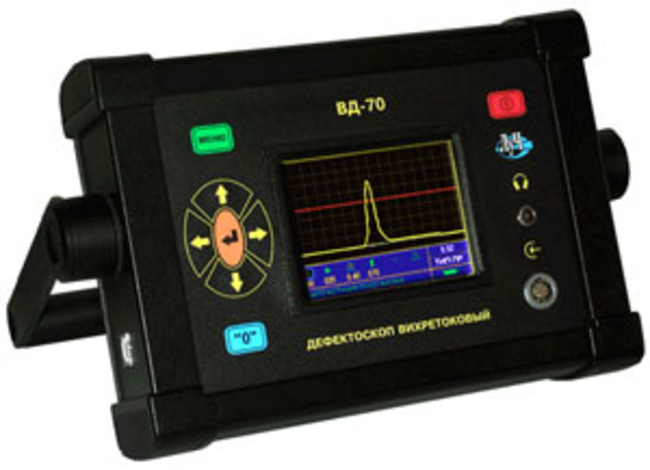

Дефектоскоп вихретоковый ВД-70
Вихретоковый дефектоскоп ВД-70 предназначен для:
- контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин
- определения местоположения дефектов
- оценки глубины дефектов.
Особенности вихретокового дефектоскопа ВД-70:
- контроль деталей с грубой необработанной поверхностью
- контроль деталей при наличии защитных диэлектрических покрытий
- индикация глубины дефекта в миллиметрах
- широкий ассортимент вихретоковых преобразователей
- управление параметрами и режимами работы дефектоскопа с персонального компьютера
- цветной дисплей с высокой разрешающей способностью
- встроенные часы и календарь
- прочный корпус для тяжелых условий эксплуатации
- специальная комплектация для ОАО «РЖД» и метрополитена.
Технические характеристики
| Порог чувствительности (по стали и алюминиевому сплаву): – глубина – ширина | 0,3 мм от 0,05 до 0,1 мм |
| Диапазон измерения глубины дефекта | от 0,3 до 7,0 мм |
| Погрешность измерения глубины дефекта | ± (0,1 + 0,3 H) мм |
| Диапазон рабочих частот | от 10 до 250 кГц |
| Дискретность установки частоты | 1 кГц |
| Диапазон регулировки усиления | от 1 до 255 ед. |
| Режим анализа сигнала | по переменной или постоянной составляющей |
| Скорость сканирования в режиме анализа сигнала: – по переменной составляющей – по постоянной составляющей | от 50 до 150 мм/с не более 50 мм/с |
| Развертка | временная |
| Память: – изображений развертки – программ настройки | 1000 300 |
| Интерфейс связи с персональным компьютером | USB |
| Размер рабочей части экрана | 71x53 мм |
| Электрическое питание: – сеть переменного тока – аккумуляторное | 220 В 50 Гц 6 В |
| Время непрерывной работы | не менее 8 ч |
| Диапазон рабочих температур | от – 10 до + 50°С |
| Степень защиты корпуса | IP63 |
| Габаритные размеры (без ручки для переноса): – в металлическом корпусе – в пластиковом корпусе | не более 195x55x145 мм не более 195x65x145 мм |
| Масса: – в металлическом корпусе – в пластиковом корпусе | не более 2,5 кг не более 1,7 кг |
Комплект поставки вихретокового дефектоскопа ВД-70
Версия «общего назначения»:
- электронный блок вихретокового дефектоскопа ВД-70 — 1 шт.
- преобразователь вихретоковый ПН-6-ТД-С-ХХХ — 1 шт.
- кабель соединительный (ПЭВМ/электронный блок) — 1 шт.
- блок аккумуляторный (встроенный) — 1 шт.
- зарядное устройство АЗУ-4Л — 1 шт.
- набор стандартных образцов из комплекта КСОП-70 — 1 к-кт.
- комплект фиксирующих насадок — 1 к-кт.*
- программное обеспечение VD-70 — 1 к-кт.
- руководство по эксплуатации ВД-70.47621206.0000.00 РЭ — 1 экз.
- чехол для электронного блока — 1 шт.**
- головные телефоны — 1 шт.**
- сумка для переноски — 1 шт.
* Поставляется за дополнительную плату по заказу потребителя из прилагаемой номенклатуры, приведенной в Приложении 6 настоящего Руководства по эксплуатации.
** Поставляются за дополнительную плату по заказу потребителя.
Версия «локомотивная»:
- электронный блок вихретокового дефектоскопа ВД-70 — 1 шт.
- преобразователь вихретоковый ПН-6-ТД-С-003 — 1 шт.
- преобразователь вихретоковый ПН-10-ТД-С-003 — 1 шт.
- кабель соединительный (ПЭВМ/электронный блок) — 1 шт.
- блок аккумуляторный (встроенный) — 1 шт.
- зарядное устройство АЗУ-4Л — 1 шт.
- стандартный образец СОП-2.001.70 — 1 шт.
- комплект фиксирующих насадок — 1 к-кт.
- программное обеспечение VD-70 — 1 к-кт.
- руководство по эксплуатации ВД-70.47621206.0000.00 РЭ — 1 экз.
- чехол для электронного блока — 1 шт.*
- головные телефоны — 1 шт.*
- сумка для переноски — 1 шт.
* Поставляются за дополнительную плату по заказу потребителя.
Версия «вагонная»:
- электронный блок вихретокового дефектоскопа ВД-70 — 1 шт.
- преобразователь вихретоковый ПН-6-ТД-С-003 — 1 шт.
- преобразователь вихретоковый ПН-10-ТД-С-003 — 1 шт.
- преобразователь вихретоковый ПН-6-ТД-В-002 — 1 шт.
- кабель соединительный (ПЭВМ/электронный блок) — 1 шт.
- блок аккумуляторный (встроенный) — 1 шт.
- зарядное устройство АЗУ-4Л — 1 шт.
- стандартный образец СОП-2.001.70 — 1 шт.
- комплект фиксирующих насадок — 1 к-кт.
- программное обеспечение VD-70 — 1 к-кт.
- руководство по эксплуатации ВД-70.47621206.0000.00 РЭ — 1 экз.
- чехол для электронного блока — 1 шт.*
- головные телефоны — 1 шт.*
- сумка для переноски — 1 шт.
* Поставляются за дополнительную плату по заказу потребителя.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
