Паспорт Индикатора состояния изолирующих соединений ИСИС
ТУ 3435-056-12719185-2014

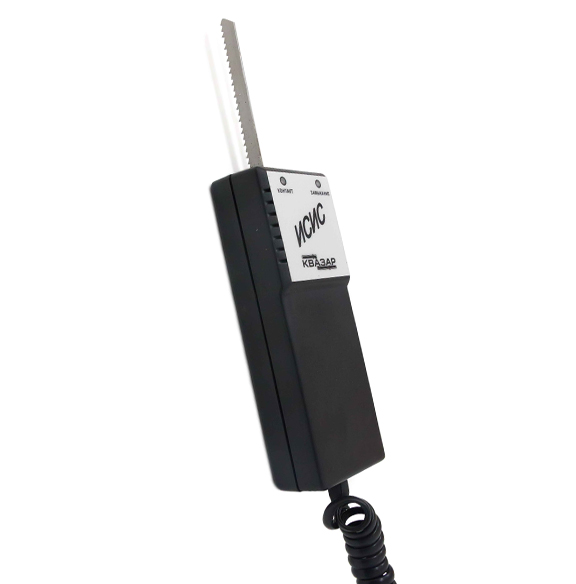

Индикаторы состояния изолирующих соединений ИСИС предназначены для выявления изолирующих фланцев и муфт на трубопроводах, имеющих электрическое сопротивление изоляции менее 10 Ом, для обнаружения контактов трубопроводов с футлярами, гильзами и другими металлическими сооружениями.
Технические характеристики
| 1. | Величина электрического сопротивления внешней цепи между контактными полотнами, подключенными к объекту, при котором происходит срабатывание светового индикатора “Замыкание”, менее, Ом | 10±2,5 |
| 2. | Напряжение питания, В | 4,8...6 |
| 3. | Величина электрического сопротивления внешней цепи между контактными полотнами, подключенными к объекту, при котором происходит срабатывание светового индикатора “Контакт”, менее, МОм | 0,5 |
| 4. | Максимальный ток потребления в режиме индикации, мА | 100 |
| 5. | Максимальный ток потребления в выключенном состоянии, мА | 0,05 |
Индикатор сохраняет свои параметры в условиях воздействия следующих климатических факторов:
- верхнее значение температуры окружающей среды + 55°С;
- нижнее значение температуры окружающей среды минус 20°С;
- верхнее значение относительной влажности воздуха 90% при температуре 30 °С и при более низких температурах без конденсации влаги.
В комплект поставки входят:
- индикатор – 1шт.;
- паспорт – 1экз.;
- элементы питания 1,5 В, типоразмер АА – 4шт.;
- футляр – 1шт.
Принцип работы
Работа индикатора основана на сравнении падения напряжения на изолирующем соединении с образцовым напряжением. Сравнение происходит на переменном токе, поэтому учитывается комплексное электрическое сопротивление изолирующего соединения. Включение индикатора происходит автоматически, при наличии электрического сопротивления между контактными полотнами менее 0,5 МОм, либо присутствии напряжения. Отключение происходит через 3–5 сек. после отключения контактных полотен. В выключенном состоянии индикатор потребляет ничтожно малый ток, сопоставимый с током саморазряда элементов питания.
Правила хранения
- Индикатор до введения в эксплуатацию следует хранить на складах в упаковке предприятия-изготовителя, при температуре окружающего воздуха 5–40оС и относительной влажности 80% при температуре 25оС.
- Хранить индикаторы без упаковки следует при температуре окружающего воздуха 10–35оС и относительной влажности 80% при температуре 25оС.
- В помещении для хранения не должно быть пыли, паров кислот и щелочей и других вредных примесей, вызывающих коррозию.
- Допустимый срок хранения в упаковке изготовителя – 2 года.
- На элементы питания, входящие в комплект поставки распространяются правила и сроки хранения, установленные изготовителем элементов питания.
