Назначение и принцип действия

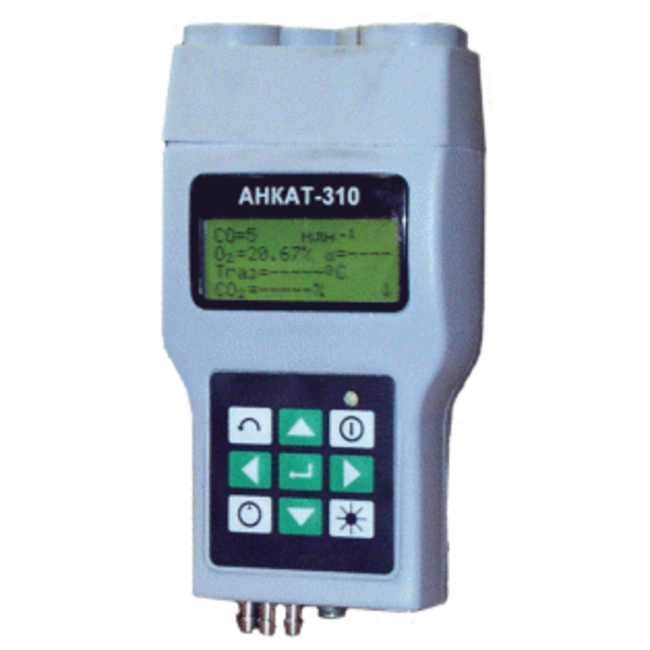

Газоанализатор АНКАТ-310 - это устройство, принцип работы которого основан на проведении сравнительного анализа физико-химических свойств отобранного образца газа с имеющимся в приборе электролитом, поглощающим при заборе определенный объем газовой смеси. Возникающие при этом электрохимические процессы вызывают изменение значения электрической проводимости электролита, по которому и определяется концентрация газа в смеси.
Данный газоанализатор является многокомпонентным и способен определить такие вещества, как кислород, оксид и диоксид углерода, оксид азота и диоксид серы. Прибор проводит измерения температуры и других характеристик дымовых газов.
Область применения газоанализаторов АНКАТ
Газоанализатор применяется в котельных установках малой и средней мощности, турбинах, небольших котлах при проведении работ по оптимизации процесса горения всех видов топлива. Прибор используется предприятиями, эксплуатирующими и проводящими ремонт и наладку топливосжигающих установок и котельного оборудования. Также АНКАТ состоит на службе у организаций экологического и газового надзора для проведения периодических измерений параметров воздушной массы посредством принудительного забора пробы компрессором.
Функции
• одновременное буквенное и цифровое отображение на встроенном жидкокристаллическом дисплее с подсветкой измеряемых значений и расчетных параметров
• проведение измерений в режиме реального времени и сохранение информации о всех проведенных измерениях
• вывод полученных значений в объемных долях % и ppm
• установка режимов и калибровка газоанализатора через простое для пользователя меню, все введенные параметры отображаются на ЖК дисплее (калибровка проводится только раз в полгода)
• осушение и охлаждение газовой смеси при помощи термохолодильника ИБЯЛ.418316.020 (в модификациях АНКАТ-310-03, АНКАТ-310-06)
• распечатка измеренных данных с использованием термопринтера
• прием и передача данных по инфракрасному каналу (радиус приема до 2 м)
• забор пробы, фильтрации пыли при помощи пробоотборника
• измерение температуры исследуемой среды с заданной периодичностью
• ввод списка мест и времени осуществления замеров, построение таблиц и диаграмм по полученным данным, просмотр информации на мониторе благодаря программному обеспечению.
Модельный ряд газоанализаторов АНКАТ
Модель газоанализатора | Измеряемые параметры | Расчетные параметры (диапазон) |
АНКАТ-310-01 АНКАТ-310-04 | Содержание СО Содержание О2 Температура газовой смеси Температура окружающей среды | Концентрация СО2 (0 – 25)% Коэффициент полезного действия по обратному балансу (0 – 99,9)% Коэффициент избытка воздухa (1 –9,99)% |
АНКАТ-310-02 АНКАТ-310-05 | Содержание СО Содержание О2 Концентрация NO Давление/ разрежение газовой смеси Температура газовой смеси Температура окружающей среды | Концентрация СО2 Концентрация NOX (0 – 4000) млн-1 КПД по обратному балансу Коэффициент избытка воздуха Потери тепла с отходящими газами (0 – 99,9)% Потери тепла вследствие химической неполноты сгорания топлива (0 – 99,9)% Потери тепла с водяными парами (0 – 99,9)% |
АНКАТ-310-03 АНКАТ-310-06 | Содержание СО Содержание О2 Содержание NO Содержание SO2 Давление/ разрежение газовой смеси Температура газовой смеси Температура окружающей среды | Концентрация СО2 Концентрация NOX КПД по обратному балансу Коэффициент избытка воздуха Потери тепла с отходящими газами Потери тепла вследствие химической неполноты сгорания топлива Потери тепла с водяными парами |
В модификациях АНКАТ-310-01, -02, -03 используются электрохимические ячейки фимы City Tehnology Ltd.
Технические характеристики
Измеряемый компонент | Участок диапазона измерения, в котором нормируется основная погрешность (диапазон показаний) | Пределы допускаемой основной абсолютной (относительной) погрешности измерения, Dд (dд) |
CO | 0-400 млн-1 | ± 20 млн-1 |
400-8000 млн-1 (0 – 12000) | ± (20+0,1(СВХ-400)) млн-1 | |
О2 | 0 – 21% об.доли (0 – 30) | ± 0,2 %об. доли |
NO | 0-200 млн-1 200-2000 млн-1 (0 – 4000) | ± 20 млн-1 либо (± 10%) |
SO2 | 0-200 млн-1 200-3000 млн-1 (0 – 5000) | ± 20 млн-1 либо (± 10%) |
Давление/ разряжение | -5 – +5 кПа | ± 0,1% кПа |
Дополнительные технические характеристики газоанализатора
Характеристики | Значения | Примечание |
Время прогрева, мин., не более | 3 | |
Время срабатывания, с, не более | 60 40 | для канала измерения О2 |
Температура окружающей среды, °С | 0 – 45 | |
Время работы без подзарядки, ч, не менее | 8 | |
Температура газовой смеси, °С | 0 – 1050 | |
Влажность газовой смеси, г/м3, не более | 50 150 | для АНКАТ-310-03, -06 с термохолодильником |
Содержание пыли в газовой смеси, г/м3, не более | 0,5 150 | для АНКАТ-310-03, -06 с термохолодильником |
Номинальное напряжение питания от 6 встроенных аккумуляторов, В | 7,2 | или от 6 батареек т/р АА |
Габаритные размеры, мм, не более | 110х200х75 | |
Длина погружной части пробозаборника, мм | 300, 500 или 900 | по заказу |
Масса, кг, не более | 0,95 | |
Срок службы, лет, не менее | 10 | без учета срока службы ЭХЯ |
Основные блоки газоанализатора:
• блок измерений
• электрохимические ячейки (производители - фирма City Tehnology Ltd и ФГУП СПО «Аналитприбор» в зависимости от модификации)
• побудитель расхода (компрессор)
• выносной пробозаборник
• термохолодильник (по заказу)
• термопринтер с инфракрасным каналом связи (по заказу).
Достоинства:
• газоанализаторы АНКАТ отличают небольшие массогабаритные показатели
• крепление на металлической поверхности при помощи чехла с магнитной вставкой
• время работы без калибровки 6 месяцев
• сохранение измеренной информации (до 200 измерений)
• передача полученных результатов на ПЭВМ или распечатка на термопринтере
• простота установки и замены чувствительных элементов – электрохимических ячеек
• встроенный побудитель расхода
• широкий диапазон рабочих температур (0?С-40?С)
• автоконтроль неисправности
• автоматическое отключение пробоотборника при перегрузке по концентрации измеряемых компонентов газовой смеси
• защита от пыли и влаги IP20.
Комплект поставки
• газоанализатор АНКАТ-310
• зарядное устройство
• запасные инструменты и принадлежности
• футляр
• необходимая эксплуатационная и техническая документация.
Дополнительно
• выносной пробозаборник
• термохолодильник
• термопринтером
• ПО.
Оборудование для проверки и калибровки газоанализатора:
• баллоны c поверочными газовыми смесями (4-х литровые)
• вентиль точной регулировки
• индикатор расхода.
Производитель оставляет за собой право на изменение комплектации прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
