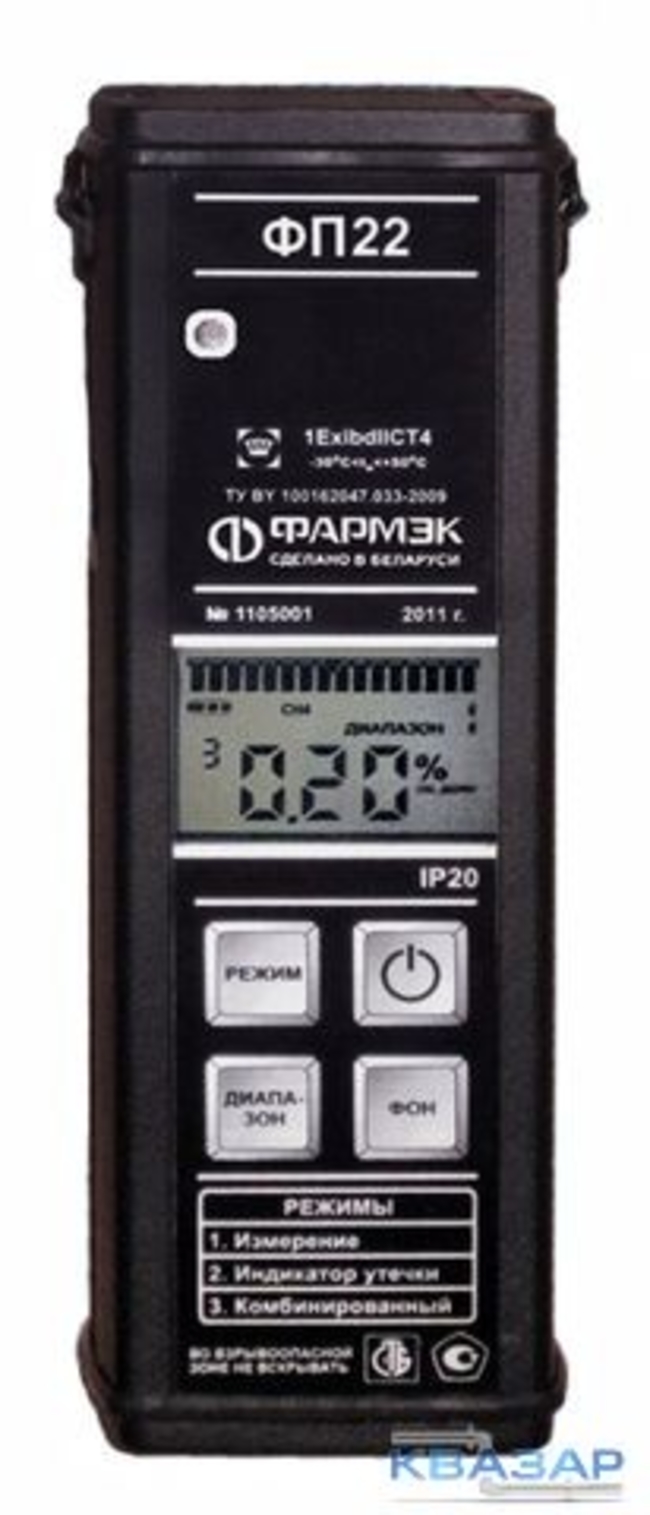

Прибор представляет собой портативный комбинированный газоанализатор-течеискатель взрывозащищенного исполнения, оснащенный встроенным микронасосом. Газоанализаторы ФП-22 предназначены для измерения объемной доли и обнаружения утечек горючих газов в воздухе, из газового оборудования или газопроводов под закрытым грунтом, оценки уровня загазованности, выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.
Область применения: производственные помещения (ГРП, ГНС, котельные и т.д.), подвалы, колодцы и другие газовые объекты, а также газопроводы высокого, среднего и низкого давления, в которых возможно образование взрывоопасных смесей газов категорий IIA, IIB, групп Т1…Т4 по ГОСТ 30852.0 (ГОСТ Р 51330.0), в том числе и подземные газопроводы при проведении регламентных и ремонтно-восстановительных работ. Газоанализатор имеет маркировку взрывозащиты «1ЕхibdIIСТ4» и предназначен для эксплуатации во взрывоопасных зонах.
Прибор совмещает в себе функции хорошо зарекомендовавших себя газоанализатора ФП-11.2к и течеискателя-сигнализатора ФП-12.
Поддерживаемые газы:
- метан (CH4)
- пропан (C3H8)
- водород (H2) — в этом случае прибор калибруется только на водород.
Отличительные особенности:
- Газоанализатор ФП-22 отличает прочный металлический корпус
- широкий температурный диапазон применения
- большой, контрастный ЖКИ, хорошо видимый на солнце, снабжен подсветкой и подогревом, автоматически включающимся при отрицательных температурах
- долгое время работы от батареи (имеется индикатор разряда батареи)
- высокая точность измерения
- 8 диапазонов чувствительности
- защита сенсора от отравления — при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор и микронасос
- конструктивной особенностью газоанализатора является возможность при выходе из строя газочувствительного элемента сенсора легко и быстро производить ремонт (путём замены блока датчика, который поставляется уже калиброванным на метан, пропан или водород)
- используются термокаталитический и полупроводниковый сенсоры собственного производства
- идет в комплекте с газозаборной штангой, а так же удобным плечевым ремнем (по дополнительному заказу прибор может быть укомплектован газозаборным колоколом для поиска утечек под грунтом).
Имеет три режима работы:
- "Измерение" — измерение объемной доли газа с сообщениями о порогах и сигнализацией
- "Индикатор утечки" — индикатор утечки газа с возможностью смены диапазона чувствительности
- "Комбинированный" — совмещенная функция газоанализатора и течеискателя.
Срок службы газоанализатора ФП-22— не менее 10 лет.
Технические характеристики
№ | Наименование параметра | Значение |
1. | Масса, г, не более | 430 |
2. | Габариты, мм | 185х60х35 |
3. | Диапазон рабочих температур, ?С | от -30 до +50 |
4. | Время автономной работы, ч | 8 |
5. | Время выхода на 90% значение показаний, сек., не более | 15 |
6. | Номинальная производительность микронасоса, л/мин., не менее | 0,3 |
7. | Диапазон измерения, %: | |
объемная доля СН4 | 0 – 2,50 | |
объемная доля С3Н8 | 0 – 1,00 | |
объемная доля Н2 | 0 – 2,00 | |
8. | Диапазон показаний, %: | |
объемная доля СН4 | 0 – 5,00 | |
объемная доля С3Н8 | 0 – 2,00 | |
объемная доля Н2 | 0 – 4,00 | |
9. | Диапазоны чувствительности течеискания, %: | |
объемная доля СН4 | 0,001 | |
объемная доля С3Н8 | 0,003 | |
объемная доля Н2 | 0,01 | |
10. | Порог срабатывания сигнализации, %: | |
объемная доля СН4 | 1,00 (предел погрешности ±0,05%) | |
объемная доля С3Н8 | 0,40 (предел погрешности ±0,02%) | |
объемная доля Н2 | 0,80 (предел погрешности ±0,04%) | |
11. | Пределы допускаемой основной абсолютной погрешности измерения, %: | |
объемная доля СН4 | ±0,25 | |
объемная доля С3Н8 | ±0,10 | |
объемная доля Н2 | ±0,20 | |
12. | Пределы допускаемой дополнительной абсолютной погрешности измерения, % (на каждые 10?C температуры окр. среды): | |
объемная доля СН4 | ±0,05 | |
объемная доля С3Н8 | ±0,02 | |
объемная доля Н2 | ±0,04 | |
13. | Время прогрева, сек., не более | 20 |
14. | Время установления рабочего режима течеискания, сек., не более | 8 |
15. | Напряжение холостого хода аккумуляторной батареи, В, не более | 6,0 |
16. | Ток короткого замыкания аккумуляторной батареи, А, не более | 0,8 |
17. | Максимальная потребляемая мощность, ВА | 3 |
Производитель оставляет за собой право на изменение комплектации прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
