Датчик-реле уровня ЭРСУ-3Р
Электронный регулятор-сигнализатор уровня ЭРСУ-ЗР предназначен для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей в трех точках в одном или различных резервуарах.

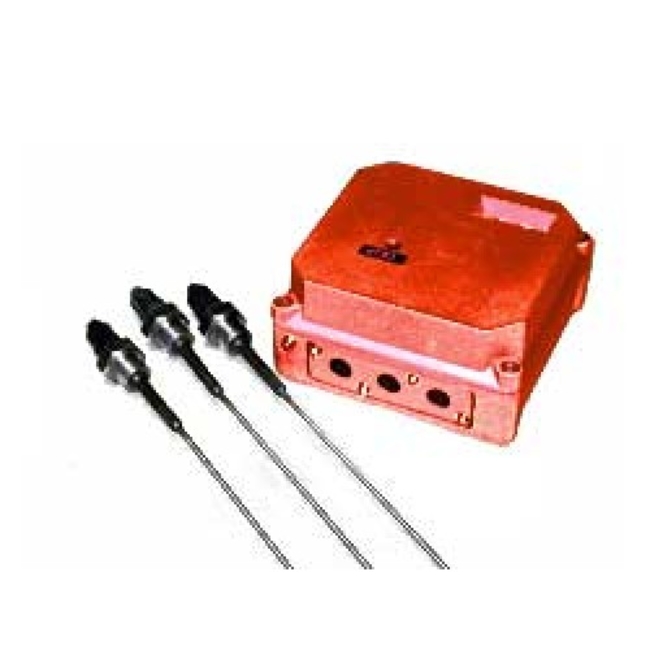

Прибор состоит из передающего преобразователя и трех датчиков.
Датчик состоит из корпуса, электрода и колпачка, служащего для уплотнения провода, подключаемого к выводу электрода.
Передающий преобразователь состоит из корпуса, крышки и электронного блока. На крышке имеется четыре светофильтра для индикации питания и достижения заданных уровней. Подключение внешних проводов или кабелей производится под винт, уплотнение осуществляется прокладками, в которых необходимо пробить отверстие, соответствующее наружному диаметру провода или кабеля. На корпусе прибора имеется винт заземления.
Принцип действия прибора основан на преобразовании изменения электрического сопротивления между электродом и стенкой резервуара в электрический релейный сигнал.
При погружении электрода датчика в контролируемую среду сопротивление уменьшается, срабатывает реле и загорается светодиод соответствующего канала. При отсутствии среды сопротивление увеличивается, происходит отпускание реле и гаснет светодиод.
Прибор имеет три независимых канала, позволяющих контролировать 3 уровня жидкости в одном или разных резервуарах.
Условия эксплуатации
По устойчивости к климатическим воздействиям приборы соответствуют климатическим исполнениям УХЛ или ОМ категории размещения 2 (датчик) и 3 или 4 (передающий преобразователь), но при температуре окружающего воздуха от -50 до +70°С (датчик) и от -50 до +60°С (передающий преобразователь) и относительной влажности 98% (100% для исполнения ОМ) при температуре 35°С (датчик) и 98% при температуре 35°С (40°С для исполнения ОМ) — передающий преобразователь.
Технические характеристики
Выходной сигнал — переключающие пары контактов реле.
Нагрузка на контакты выходного реле:
- ток, А — 0,5-2,5
- частота, Гц — 50 60
- напряжение, В — 12-250.
Допустимое увеличение тока на время не более 0,1 с, А, не более — 5.
Верхнее значение сопротивления срабатывания, Ом — 5000.
Параметры питания (номинальное значение):
- напряжение переменного тока, В — 220, 380
- частота, Гц — 50, 60.
Масса, кг, не более:
- передающего преобразователя — 2
- датчика — 0,65.
Материалы датчика, параметры контролируемой среды, длина погружаемой части и исполнение датчика указаны в таблице.
| Материал датчика | Параметры контролируемой среды | Длина погружаемой части датчика | Исполнение | ||||||
| Материал электрода, погружаемого в контролируемую среду | Материал изолятора | Температура контролируемой среды, °C, (не выше) | Рабочее давление, МПа | Удельная проводимость, см/м, не менее | |||||
| Сталь 12Х18Н10Т | Фторопласт ГОСТ 10007-80 или фторопласт 40 ЛД | 200 | 2,5 | 0,15 | 0,6 при вертикальном монтаже или 0,1 при горизонтальном монтаже | 1,3 | |||
| Керамика | 250 | 6,3 | 4,1 | ||||||
| 2,5 | 4,2 | ||||||||
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
