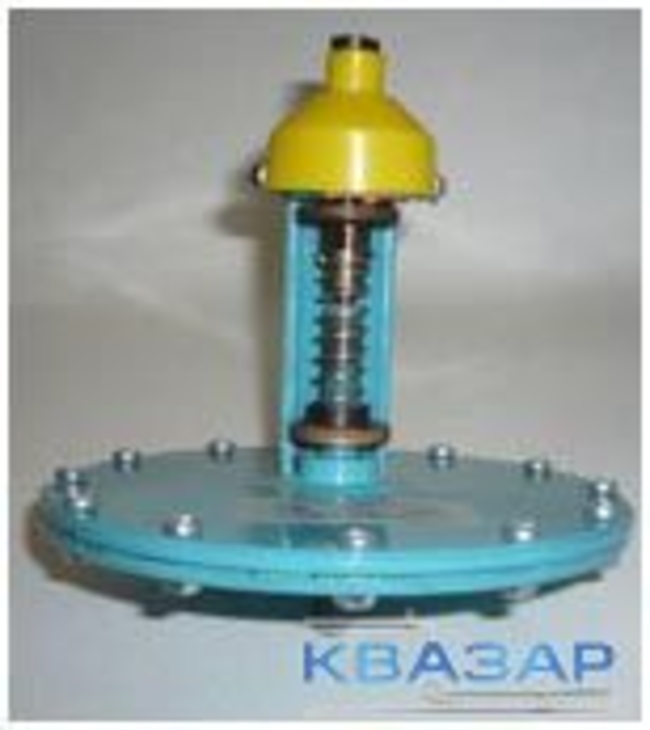

Датчики-реле тяги ДТ-40

kz-01786
6 195 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Датчики-реле тяги ДТ-40 предназначены для использования в автоматических и автоматизированных системах контроля, управления и регулирования вакуумметрического давления.

Принцип действия датчиков-реле тяги ДТ-40 основан на уравновешивании силы создаваемой давлением контролируемой среды начувствительный элемент (мембрану) силой упругой деформации пружины. Контролируемая среда через штуцер подается в камеру чувствительного элемента и создаваемое при этом усилие передается через мембрану и шток на пружину. Настройку датчика-реле на требуемую уставку срабатывания, производить путем увеличения (уменьшения) жесткости пружины вращением маховика. При вращении маховика по часовой стрелке, уставка уменьшается, протв часовой стрелки-увеличивается.

При отклонении контролируемого параметра от заданной величины происходит перемещение штока с закрепленным на нем маховиком, который замыкает или размыкает контакты микропереключателя.

Контролируемая среда — воздух, газы и жидкости неагрессивные к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Датчики-реле тяги на объекте устанавливается в вертикальном положении штуцером вниз.

Присоединение датчиков-реле тяги ДТ-40 производить с помощью штуцера М12x1,5. В качестве уплотнения применять прокладки в виде шайб из свинца, фибры, кожи или мягкой меди.

Подвод контролируемой среды рекомендуется производить медной или стальной трубкой 10x1.


Основные технические характеристики РУМД

Температура окружающей среды, °С -30°С до +50
Относительная влажность при температуре +35°С (95±3)%
Вибрация частoтой до 25 Гц, с амплитудой не более 0,1 мм
Величина зоны возврата, % от верхнего предела уставки, не более 10
Коммутируемая мощность переменного тока, В*А 300
Коммутируемая мощность постоянного тока, Bт 70
Напряжение переменного тока, В, до 250
Напряжение постоянного тока, В 30



Тип Пределы уставок Давление перегрузки Габаритные размеры Масса Аналог
Датчики тяги кПа кПа D x H, мм кг
ДТ-40 0,4-40 80 55 х 160 0,6 ДЕ-57-6Т
ДЕ-57-40T



В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
