Назначение и область применения
Прерыватели тока Менделеевец ПТ-1 – представляют собой селективное быстродействующее автоматическое устройство, размыкающее цепь постоянного тока при проведении ремонтных работ и для предотвращения аварийных ситуаций на электроэнергетических установках.
Электронные прерыватели тока используется в системах электрохимзащиты подземных трубопроводов при их диагностике для кратковременных отключений устройств катодной защиты. Прибор находит свое применение в электротехнических комплексах, где необходима временная коммутация цепей оборудования и нагрузки с заданной периодичностью.
Устройство и принцип действия

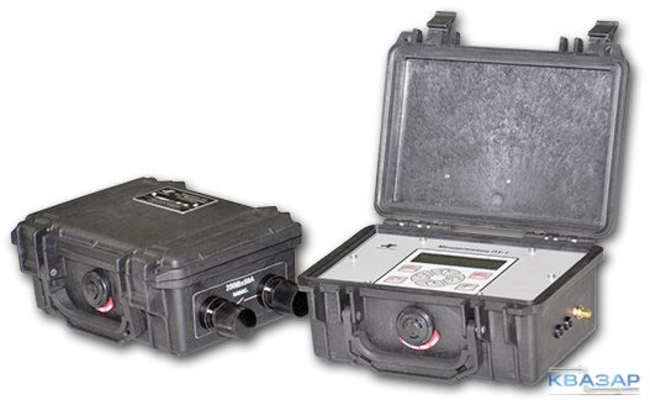

Прерыватель тока ПТ-1 состоит из двух блоков, выполненных в раздельных ударопрочных корпусах, соединенных между собой кабелем. Силовой модуль представляет собой сложную систему, состоящую их технологической платы, элементов генерирования электрических импульсов, их преобразования, усиления тока, а также транзисторов, конденсаторов, резисторов и токовых реле. Этот блок служит для коммутации силовых цепей.
Модуль управления содержит систему синхронизации с навигационной системой GPS, предохранитель для защиты коммутационного блока от коротких замыканий, и времязадающей цепи генератора для установки времени отключения тока.
Функциональные возможности
• коммутация внешней цепи постоянного тока, обеспечивающая включение/отключение защитного тока средств катодной защиты подземных металлоконструкций по заданному временному такту
• синхронизация работы с сигналами спутниковой системы GPS
• синхронизация времени действия по встроенным электронным часам в случае потери или нестабильного сигнала GPS
• отображение электрических параметров в цифровом виде на жидкокристаллическом дисплее.
Технические характеристики: | |
Временные такты прерывателя, сек. | 4/1, 4/2, 8/2, 12/3 и один программируемый пользователем такт |
Максимальный коммутируемый ток, А, не менее | 50 |
Максимальное коммутируемое напряжение, В, не менее | 250 |
Питание прерывателя | сеть 220 В / 50 Гц |
Степень пыле и влагозащищенности | IP 54 |
Рабочая температура, °С | от минус 10 до плюс 50 |
Средний срок службы прерывателя, лет: –модуль управления, не менее | 5 1 |
Габаритные размеры прерывателя (длина x ширина x высота): –модуль управления, мм, не более | 210х165х91 |
Масса электронного прерывателя тока: –модуль управления, г, не более | 1300 |
Комплект поставки: | |
Модуль управления | 1 |
Силовой модуль | 1 |
Сетевой шнур | 1 |
Кабель «модуль управления - силовой модуль» | 1 |
Кабель силовой (2 м) | 1 |
Выносная активная антенна GPS | 1 |
Руководство по эксплуатации | 1 |
Сумка для транспортировки | 1 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
