Комплект для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант II)

Комплект для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (вариант II)
Артикул:01838
Цена:
13 570 руб.13570RUB*
В наличии
Получить счет
Купить
В сравнение
* Указанная цена не является публичной офертой.
Получить скидку! Распечатать

Сертификат соответствия

Паспорт Комплекта для термитной пайки выводов электрохимзащиты КТП-ЭХЗ (Вариант-II)

Инструкция по термитной приварке


Комплект для термитной пайки КТП-ЭХЗ предназначен для пайки стальных и медных выводов ЭХЗ Ø3-8 мм к стальным трубам диаметром до 1420 мм и толщиной стенки не менее 5 мм.

Термитная сварка (термитная пайка) — один из самых простых и, в то же время, самых надежных способов сварки, известных человечеству. Его суть состоит в нагревании металла при помощи термита (термосмеси), которая интенсивно сгорает с большим выделением тепла. Этот метод сварки применяется при необходимости быстрого и эффективного соединения выводов ЭХЗ, труб, пайке в полевых условиях.

Тигель форма — это емкость из жаростойкого графита, закрепляющаяся на трубе. В эту емкость помещается необходимое количество термитной смеси, которая впоследствии поджигается. Приварка происходит путем приплавления жидкого металла, содержащегося в термите, к основной металлической конструкции. При необходимости проведения термитной сварки проводов и кабелей использование тигель-формы не требуется: для этого достаточно применения термитных патронов и термитных шашек, представляющих собой готовые, сформированные порции термосмеси с осевыми отверстиями, в которые заводятся концы кабеля или провода. Для сварки рекомендуется использовать устройство УПП-1 (заказывается отдельно либо в составе набора КСП, изготавливаемого на нашем предприятии).

Комплект КТП-ЭХЗ содержит многоразовую тигель-форму, 1 килограмм термосмеси, коробок термитных спичек, напильник. Помимо этого, в состав комплекта для термитной пайки включены молоток, нож для разделки кабеля, зубило, отрезной и шлифовальный круг и инструмент для зачистки трубы под сварку. Комплектация КТП-ЭХЗ может быть изменена в соответствии с пожеланиями заказчика.

Гарантийный срок — 12 месяцев.

ТУ 3926-021-127191850-2007


Технические данные


Габариты, мм:
длина 350
высота 230
глубина 200
Масса, кг, не более 4,6

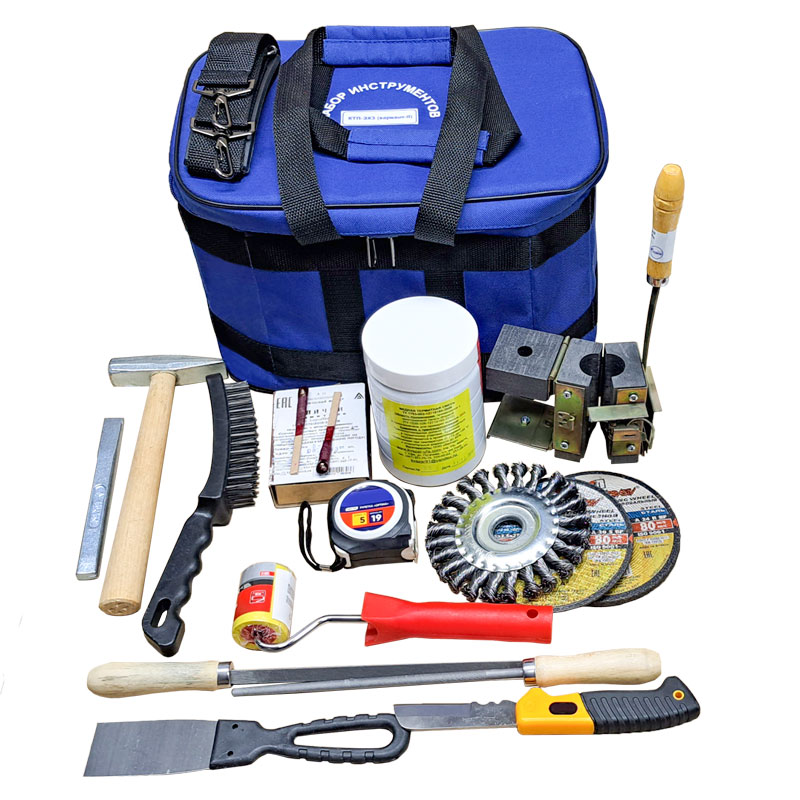

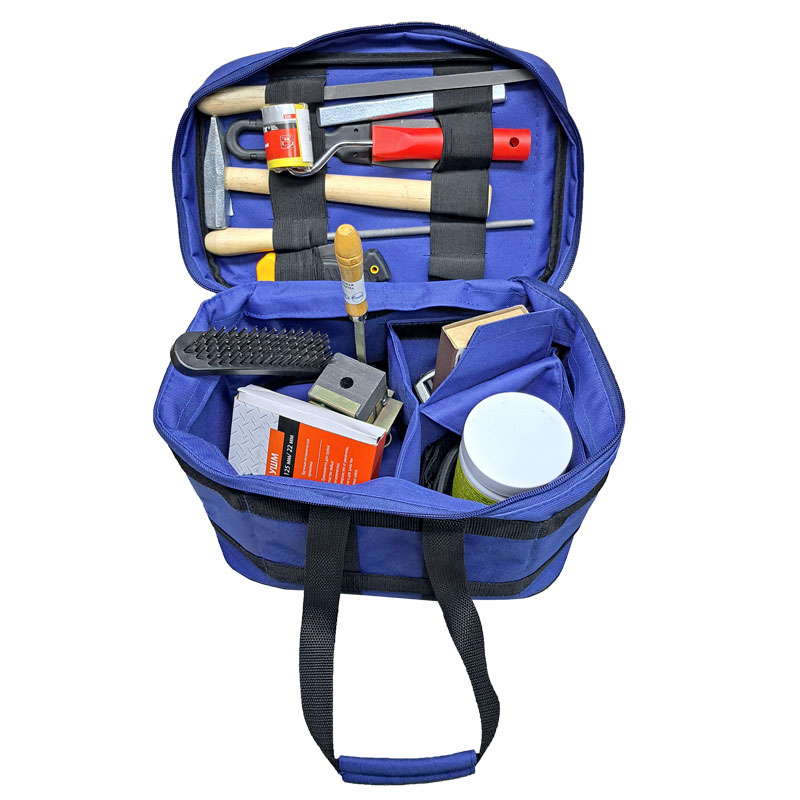

Комплектность КТП-ЭХЗ (Вариант-II)


1. Тигель-форма многоразовая разборная МТФ 1 шт.
2. Термитная смесь 1 кг
3. Термитные спички 1 кор.
4. Напильник круглый 1 шт.
5. Напильник трехгранный 1 шт.
6. Нож складной для разделки кабеля 1 шт.
7. Молоток 200 г 1 шт.
8. Металлическая щетка 1 шт.
9. Зубило для снятия окалины 1 шт.
10. Круг отрезной 125х2,5х22,23 мм 1 шт.
11. Круг шлифовальный 125х6х22,23 мм 1 шт.
12. Щетка дисковая 125х20 для шлифовальной машинки 1 шт.
13. Шпатель 1 шт.
14. Валик резиновый 1 шт.
15. Рулетка 5 м 1 шт.
16. Инструкция по термитной приварке 1 шт.
17. Паспорт 1 шт.
18. Сумка-кейс 1 шт.
