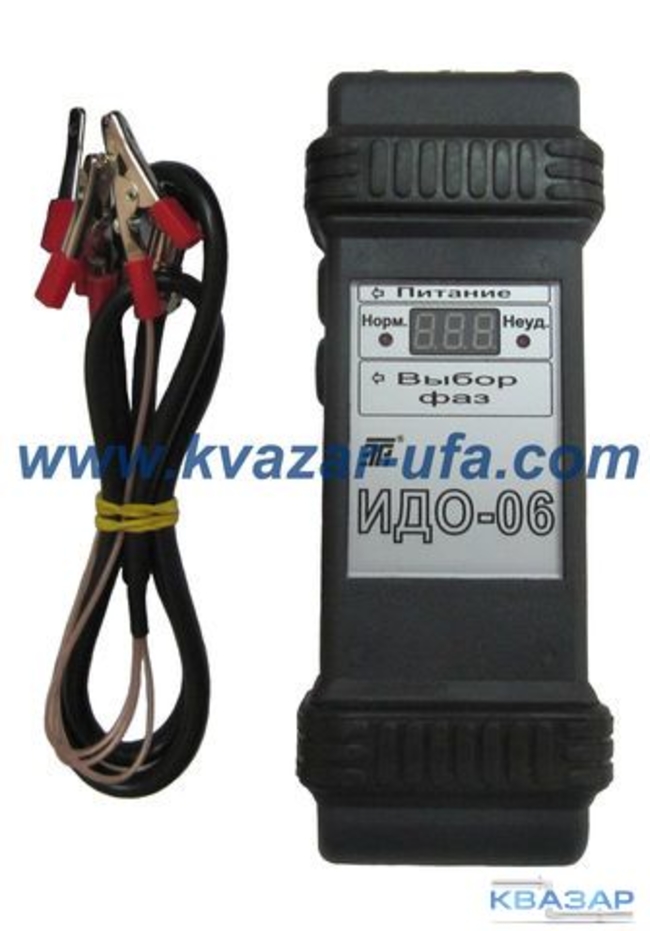

ИДО-06 - индикатор дефектов обмоток электрических машин
Назначение и область применения
Индикатор ИДО-06 представляет собой портативный прибор, предназначенный для контроля трехфазных обмоток электрических машин напряжением до 1 кВ. Устройство позволяет определить отклонения электрических параметров обмоток без разборки и демонтажа машины. Прибор находит применение при диагностике неисправности электротехнических установок, в частности, электрических машин, при их испытаниях, эксплуатации и ремонте.
Функциональные возможности
Индикатор дефектов обмоток ИДО-06 обеспечивает обнаружение:
- междувитковых замыканий
- обрыва фаз
- неправильного соединения фаз
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
Принцип работы
Индикатор дефектов обмоток работает как мультиметр, измеряя сопротивления токам, протекающим в обмотках при подаче на них соотвествующего сигнала.
- при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Технические характеристики
| № | Наименование параметра | Значение | |
| 1. | Контролируемые параметры: | ||
| при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фаз и на правильность соединения фаз | коэффициент несимметрии фазных токов (Кн) | ||
| при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками | сопротивление изоляции (Rи) | ||
| 2. | Контролируемый диапазон Кн, % | 0-99 | |
| 3. | Контролируемый диапазон Rи, МОм | 0-500 | |
| 4. | Чувствительность (величина Кн при замыкании одного витка в фазе), % | не менее 10 | |
| 5. | Выходное постоянное напряжение при измерении Rи, В | 1000±100 | |
| 6. | Индикация | светодиодная и светодиодная алфавитно-цифровая трехразрядная | |
| 7. | Питание | автономное или от внешнего блока питания | |
| 8. | Напряжение питания, В | 5 (-1,0+0,6) | |
| 9. | Потребляемая мощность, Вт | не более 3 | |
| 10. | Габаритные размеры, мм | 205х80х50 | |
| 11. | Масса, кг | не более 0,5 | |
Гарантийный срок эксплуатации изделий – 24 месяца со дня продажи.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
