Искатель повреждений кабеля ЦР0200 предназначен для измерения расстояния до места повреждения типа “заплывающий пробой”, а также до места с пониженным электрическим сопротивлением изоляции силовых электрических высоковольтных кабелей с бумагомасляной изоляцией типа СБ, АСБ, ЛАБ, ОСБ с номинальным напряжением 6 – 38 кВ, при испытательном напряжении от 15 до 50 кВ, при расстоянии до места повреждения до 40 км. Основное назначение устройства — определение расстояния до места где поврежден кабель, искатель повреждений ЦР0200 успешно справляется с данной задачей.


Технические характеристики

Диапазон измерений расстояния до места повреждения кабеля — от 40 до 40000 м. Пределы допустимого значения основной погрешности равны +20 м.

Пределы допустимого значения дополнительной погрешности искателя повреждений кабеля  равны половине пределов основной погрешности при изменении:

  • температуры окружающей среды на каждые 10°С от нормального значения 20 +5°С до значения минус 10 и плюс 40°С
  • относительной влажности от нормальной величины 80% при температуре 20°С до величины 90% при температуре 30°С
  • напряжения питающей сети на +10% от номинального значения 220 В. Измеритель ЦР0200 имеет устройство регулируемой длительности задержки импульса помехи. Поддиапазоны регулировки длительности приведены ниже:

Поддиапазоны регулировки задержки, м Диапазон измерителя в крайних положениях ручки "ЗАДЕРЖКА ПЛАВНО", м
Минимальное, не более Максимальное, не более
0 0 0
60-250 60 270
250-1500 230 1580
1500-7500 1420 7880
7500-40000 7120 42000


Диапазон входных сигналов — от 2 до 250 В.

Электропитание измерителя осуществляется от сети переменного тока частоты 50 Гц с допускаемым отклонением +0,5 Гц, напряжением 220 В с допускаемым отклонением +10%. Допускаемое содержание гармоник 5%.

Мощность, потребляемая измерителем от цепи электропитания, не более 20 ВА.

Габаритные размеры:

  • измерителя — 335х305х140 мм
  • присоединительного устройства напряжения — 140х110х700 мм
  • присоединительного устройства тока — 79,5х192х192 мм.

Масса:

  • измерителя без присоединительных устройств — 5,5 кг
  • присоединительного устройства напряжения — 2,5 кг
  • присоединительного устройства тока — 1,2 кг.

Продолжительность непрерывной работы — 8 ч.

Время перерыва до повторного включения — 15 мин.

Время установления рабочего режима, не более 5 мин.

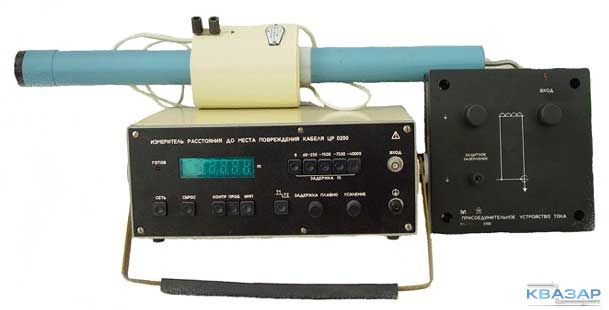

Комплект поставки ЦР0200:

  1. измеритель расстояния до места поврежедения кабеля — 1шт.
  2. присоединительное устройство напряжения — 1шт.
  3. присоединительное устройство тока — 1шт.
  4. вставка плавкая ВПТ6-2 — 1шт.
  5. руководство по эксплуатации — 1шт.



В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
