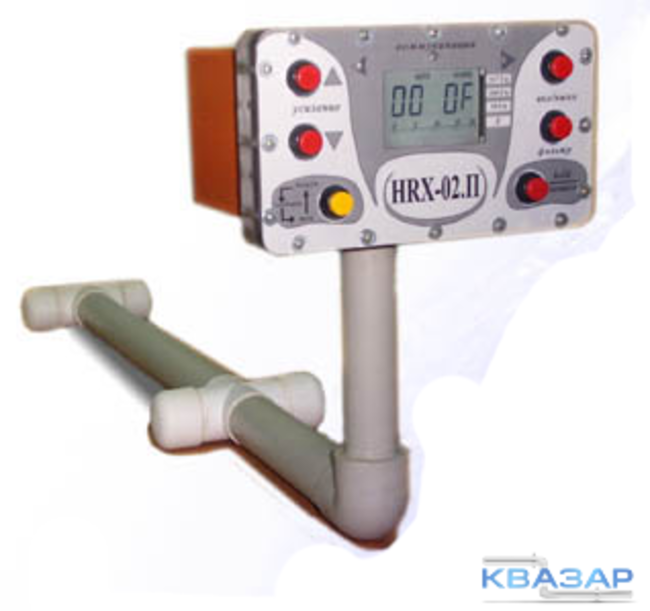

Трассопоисковый комплект HRX-02.П (подводное исполнение)
Трассопоисковый комплект HRX-02.П предназначен для точного определения положения и глубины залегания подземных коммуникаций, а также измерения тока в коммуникации. Благодаря использованию современных цифровых технологий обработки сигналов, прибор позволяет наиболее быстро и с большой надёжностью проводить диагностику состояния инженерных коммуникаций, а также предотвращать их повреждения при проведении земляных работ.
Трассоискатель HRX-02.П выполнен в подводном исполнении и позволяет обследовать трубопроводы, силовые кабели и другие коммуникации, уложенные на дне водоёмов. Монолитный корпус прибора позволяет проводить водолазные работы на глубине до 20 метров.
При выпуске каждый прибор калибруется по методике "эквивалент бесконечно длинного проводника" на которую имеется патент №2389045 "Способ поверки приёмных устройств для измерения глубины залегания подземных коммуникаций". В комплекте идёт таблица показаний приёмника после калибровки.
Трассоискатель оснащён встроенной памятью для накопления измеренных данных и позволяет сохранить до 2700 измерений. Для передачи данных на ПК используется USB-интерфейс. В комплект входит программное обеспечение, которое легко и быстро позволяет перебросить данные в таблицы Excel для последующей работы.
Генератор ГИ-02М, особенностью которого является наличие различного набора рабочих частот и хорошее согласование с нагрузкой, позволяет его использовать совместно с приёмниками других производителей. При этом частоты генератора должны быть согласованы с частотами приёмников.
Прибор обладает всеми необходимыми функциями для решения поисковых задач:
- цифровая индикация глубины залегания
- работа под водой на глубине до 20 метров
- режим фиксации данных "HOLD"
- индикация указания трассы
- режим селекции коммуникаций "Comminication Select"
- одновременная работа по максимуму и минимуму магнитного поля коммуникации
- работа прибора без генератора в пассивном режиме (непосредственно по ЭХЗ)
- измерение силы тока в коммуникации
- настройка фильтров на любую частоту заказчика
- звуковая индикация на наушники
- выход USB для передачи данных с прибора на ПК
- программное обеспечение для ПК
- встроенная память для накопления измеренных данных на 2700 измерений
- автоматический контроль за состоянием заряда батарей
- быстрое время измерения (около 0,6 сек.)
- непрерывное измерение расстояния и тока коммуникации
- встроенная автоматическая защита от перегрузок генератора
- индикатор оповещения аварийной работы генератора
- 7 генерируемых частот работы генератора
- установка частот работы комплекта на заказ
- 10-ти ступенчатая регулировка усиления сигнала генератора.
Трассопоисковый комплект позволяет работать в широком диапазоне температур от минус 10 до плюс 35°С, а также в любых погодных условиях.
Прибор относится к классу индикаторов и поверке в органах Госстандарта не подлежит.
Техничеcкие характеристики
| № | Параметры | Значение |
| 1. | Номинальная мощность генератора, Вт | 40 |
| 2. | Потребляемая мощность генератора, Вт | 60 |
| 3. | Рабочие частоты генератора, Гц | 480 1000 1100 1333,3 1450 9920 9980 F (частота работы на заказ) |
| 4. | Частота модулятора в генераторе, Гц | 0,7 ± 0,3 |
| 5. | Сопротивление нагрузки, Ом | 1 ... 1000 |
| 6. | Напряжение питания генератора, В | 12 |
| 7. | Диапазон нагрузок генератора, Ом | не менее 1-2-4-8-16-32-64-128-512-1000 |
| 8. | Чувствительность приёмника, мкВ | не хуже 2,5 |
| 9. | Интерфейс обмена данными | USB |
| 10. | Частота настройки фильтров приёмника, Гц | 50, 100, 1000, 1100 (либо на заказ) |
| 11. | Неравномерность коэффициента усиления приемника по частотам, не более, % | 3 |
| 12. | Внутренняя модуляция | импульсная - частота ~2Гц, скважность 2 |
| тональная частотная телеграфия – отстройка на 5 %, скорость отстройки 2Гц, скважность 2 | ||
| 13. | Чувствительность приёмника в режиме измерения глубины залегания | не менее 0,1 мА/см на частоте 1кГц |
| 14. | Разрешающая способность индикации в режиме измерения, м | 0,01 |
| 15. | Источник питания приемника | автономный (внутренние аккумуляторные батареи 4 x 1,5В) |
| 16. | Индикация разряда батарей | ниже 3,2 В |
| 17. | Источник питания генератора | от аккумулятора автомобиля |
| 18. | Время непрерывной работы приемника, ч | не менее 50 (индикатор разряда батарей) |
| 19. | Диапазон индикации глубины, м | 99 |
| 20. | Разрешение, м | 0,01 |
| 21. | Частоты режимов работы приёмника: | |
| пассивный режим работы | 50Гц, 100Гц | |
| при подключении генератора | 1000Гц (или частоте заказчика) | |
| 22. | Габаритные размеры, мм: | |
| приёмника | 180х65х120 | |
| генератора | 170х95х150 | |
| 23. | Масса, кг: | |
| приёмника | 3,2 | |
| генератора | 2,5 | |
| 24. | Звуковая индикация | выход на наушники (минимум поля) |
| 25. | Принимаемые частоты индуктивного датчика, Гц | 50 ... 1000 |
| 26. | Глубина погружения приемника до, м | 20 |
| 27. | Встроенная память | до 2700 измерений |
Базовая комплектация
| 1. | Генератор ГИ – 02М | 1 |
| 2. | Приёмник HRX – 02.П | 1 |
| 3. | Кабель питания | 1 |
| 4. | Кабель соединительный 10 м | 2 |
| 5. | Наушники | комплект |
| 6. | Элементы питания 9В | 2 (встроенные) |
| 7. | Руководство по эксплуатации | 1 |
| 8. | Свидетельство о калибровке | 1 |
| 9. | Ящик укладочный для ГИ-02М | 1 |
| 10. | Упаковка для комплекта | 1 |
| 11. | Зарядное устройство | 1 |
| 12. | Программное обеспечение для работы с ПК (USB ,RS-232) | CD |
Комплектация на заказ
| 1. | Генератор ГИ – 02М | 1 |
| 2. | Приёмник HRX – 02.П | 1 |
| 3. | Кабель питания | 1 |
| 4. | Кабель соединительный 10 м | 2 |
| 5. | Наушники | комплект |
| 6. | Элементы питания 9В | 2 (встроенные) |
| 7. | Руководство по эксплуатации | 1 |
| 8. | Свидетельство о калибровке | 1 |
| 9. | Ящик укладочный для ГИ-02М | 1 |
| 10. | Упаковка для комплекта | 1 |
| 11. | Зарядное устройство | 1 |
| 12. | Накопитель информации (КПК Windows Mobile) | комплект |
| 13. | Программное обеспечение для работы с ПК (USB, RS-232) | CD |
| 14. | Программное обеспечение для работы с КПК | CD |
| 15. | Кабель соединительный для связи с ПК | 1 |
| 16. | Кабель соединительный для связи с КПК | комплект |
| 17. | Индукционная рамка | 1 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
