ИПИТ-3М (ИПИТ-2) - Искатель повреждений изоляции

Искатель повреждений изоляции трубопроводов ИПИТ-3М
Артикул:01917
Цена:
55 696 руб.55696RUB*
Купить
* Указанная цена не является публичной офертой.

ИПИТ-3М предназначен для поиска повреждений изоляции подземных трубопроводов из металла и для определения глубины и места их залегания.

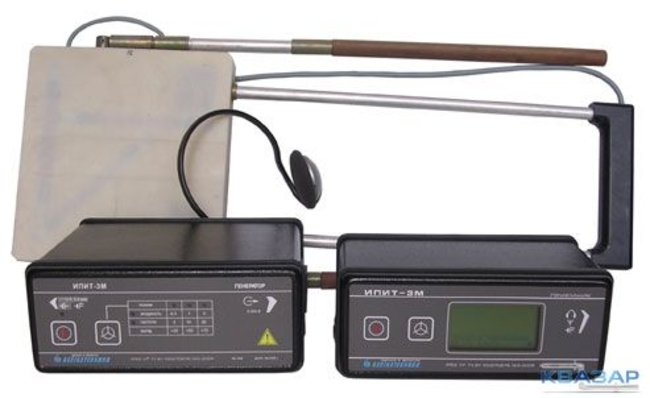

Искатель ИПИТ-3М (ИПИТ-2) комплектуется портативным генератором, заземлителем, антенным и приемным устройствами, наушниками, зарядным устройством и соединительными кабелями.

Функциональные возможности

Основное достоинство прибора — это бесконтактный метод обнаружения мест повреждения. Прибор определяет место повреждения в радиусе до 0,5 м. Точное местоположение поврежденного объекта подтверждается минимальным значением на графике на экране дисплея и появлением звукового сигнала в головных телефонах.

Искатель выполнен с использованием современной элементной базы. Это позволило не только улучшить технические характеристики искателя ИПИТ-3 по сравнению с ИПИТ-2 и аналогами других производителей, но и реализовать ряд сервисных функций, которые должны присутствовать сегодня в подобных изделиях:

  • автоматическая установка уровня выходной мощности генератора (три уровня 3, 10 и 30 В·А);
  • защита генератора от перегрузки путем его выключения с сигнализации причины (при повторном включении генератора, если перегрузка сохраняется, то индикации наличия выходного напряжения и генератор выключается);
  • запоминается значение сигнала на выходе приемника на экране дисплея;
  • вывод звукового сигнала на наушники только при характерных изменениях графика на экране дисплея, т. е. привлекает внимание оператора к дисплею;
  • контроль заряженности аккумуляторной батареи с предварительным предупреждением ее разряда (три раза вспыхивает светодиод «мощность») и автоматическим выключением;
  • контроль зарядки аккумуляторной батареи (контроль напряжения и времени зарядки) с автоматическим выключением процесса зарядки.

В искателе ИПИТ-3М в генератор введен встроенный аккумулятор, что позволяет работать автономно при выходной мощности 10 В·А в течении 6 часов.


Технические характеристики


Наименование параметра Значение параметра
1. Минимальная площадь обнаруживаемого повреждения изоляционного покрытия трубопровода, мм2, не более 10
2. Максимальная глубина залегания исследуемого трубопровода, м 5
3. Максимальный радиус локализации места повреждения изоляционного покрытия, м, не более 0,5
4. Перечень частот, на которых может работать искатель повреждений, кГц 0,3; 1; 5
5. Мощность выходного сигнала генератора, В·А (при внешнем источнике питания), не менее 30
6. Сопротивление изоляции выходных цепей генератора, МОм, не менее 20
7. Напряжение внешнего источника питания, В 12- 14
8. Сопротивление изоляции выходных цепей генератора, МОм, не менее 20
9. Чувствительность приемного устройства , мкВ, не более 2
10. Время непрерывной работы антенного и приемного устройств без подзарядки аккумуляторов, ч, не менее: генератора (приемника) 16




Технико-эксплуатационные характеристики

Характеристики Значение
1. Скорость движения оператора при обследовании, м/с от 0,2 до 1,0
2. Прочность к механическим воздействиям исполнение L1 по ГОСТ 12997-84
3. Степень защиты оболочки IP53 по ГОСТ 14254-96
4. Климатическое исполнение У1 по ГОСТ 15150
5. Температурный диапазон, оС от -20 до +40
6. Комплект поставки генератор, антенное устройство, приемное устройство, наушники, техническая документация
7. Питание внешний источник, встроенный аккумулятор
8. Габаритные размеры, мм , не более:
генератора 200×80×170
антенного устройства 1200×100×600
приемного устройства 200 ×80×120
