Газоанализатор-сигнализатор трехканальный "Джин-Газ" ГСБ-3М-06

Газоанализатор-сигнализатор безопасности «Джин-Газ» ГСБ-3М-06 — это единственный прибор, полностью обеспечивающий безопасность работ в водоканализационных колодцах в соответствии с требованиями Межотраслевых правил по охране труда при эксплуатации водопроводно-канализационного хозяйства.

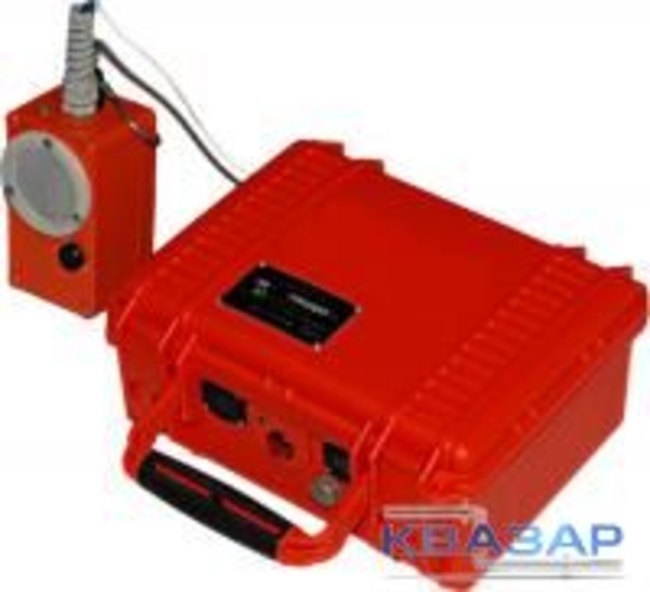

Газоанализатор-сигнализатор «Джин-Газ» представляет собо переносной газоизмерительный прибор. Предназначен для непрерывного автоматического контроля содержания горючих газов, кислорода и окиси углерода в воздухе рабочей зоны. При возникновении опасной концентрации контролируемых газов прибор выдает звуковые и световые сигналы.

Модель ГСБ-3М-06 оснащена ЖК-дисплеем и, кроме свето-звуковой сигнализации, отображает концентрации газов, необходимость калибровки и другую дополнительную и справочную информацию.

Области применения:

• колодцы и коллекторы инженерных сетей
• туннели, шахты и котлованы, цистерны, трюмы и иные ёмкости
• другие закрытые помещения, где недостаток кислорода, горючие или токсичные газы представляют угрозу здоровью работников.

Конструктивные и технические преимущества

Измерительный модуль с дублирующей светозвуковой сигнализацией

Особенностью прибора, выгодно отличающей его от других газоанализаторов и газосигнализаторов, является наличие выносного измерительного модуля  с датчиками. Таким образом, замеры производятся непосредственно в воздухе рабочей зоны и не требуется применение шланга и насоса для отбора проб.

Конструкция прибора позволяет контролировать состояние воздуха в колодце, находясь как на поверхности земли (сигнализация на лицевой панели блока питания и сигнализации), так и внутри колодца (сигнализация на измерительном модуле) одновременно.

Кабель между модулями  может быть до 15 м (базовая поставка — 7 м). В отдельных случаях кабель может быть удлинён до 50 м (без возможности укладки в транспортный модуль, что позволяет даже перемещаться с измерительным модулем в коллекторах и тоннелях, сохраняя при этом свето-звуковую связь с поверхностью.

Измерительный модуль вместе с несущим кабелем легко извлекаются и укладываются в полость блока питания и сигнализации, что делает прибор компактным при транспортировке.

Измерительный модуль изготовлен из ударопрочного пластика и имеет следующие особенности: небольшой вес, полная герметизация от проникновения влаги, удобный доступ к интерфейсному разъёму для подключения к компьютеру.

Инфракрасный датчик на метан

Возможность выбора датчика — в настоящее время в газоанализаторы-сигнализаторы "Джин-Газ" можно устанавливать (на выбор заказчика) вместо термокаталитического датчика на горючие газы инфракрасный датчик на метан (CH₄) производства английской компании "Dynament". Прибор при этом стоит несколько дороже, но преимущества ИК-датчика того стоят.

Сравнительная таблица типов датчиков

Контроль накопленной дозы токсичного газа – окиси углерода (угарного газа)

В газоанализаторе-сигнализаторе «Джин-газ», начиная с 2008 года, впервые в российском приборе добавлена сигнализация о превышении накопленной дозы отравляющего угарного газа (СО), которая напрямую зависит от времени нахождения человека в колодце и текущего значения концентрации СО. Это означает, что прибор непрерывно рассчитывает накопленную дозу СО и сигнал опасности прозвучит не только тогда, когда концентрация СО превысит уровень сигнала «Предупреждение», но и тогда, когда накопленная доза превысит значения, установленные санитарными нормами.

Сменный аккумуляторный блок

Питание "Джин-газа" осуществляется от аккумуляторов расположенных во взрывозащищенном аккумуляторном блоке.

Несмотря на то, что прибор может работать на одной зарядке аккумуляторов не менее 16 часов, иногда и этого времени бывает недостаточно. Поэтому газоанализатор-сигнализатор может комплектоваться дополнительным аккумуляторным блоком, который легко можно установить на месте проведения работ взамен разряженного. Благодаря этому непрерывное время работы прибора практически не ограничено.

Безопасность во взрывоопасных зонах

Конструкция "Джин-газа" разработана в соответствии с международными стандартами по безопасности во взрывоопасных зонах, аттестована по взрывозащите и имеет маркировку "1ExdibIIBТ4".

Микропроцессорное управление

Газоанализатор-сигнализатор "Джин-газ" работает полностью автоматически в режиме саморегулировки и мониторинга контролируемых газов. В процессе работы прибор непрерывно контролирует исправность всех важнейших элементов, от которых зависит безопасность работ.

Память событий

Газоанализатор-сигнализатор "Джин-газ" запоминает все происходившие события в своей внутренней энергонезависимой памяти: дату и время включения, продолжительность работы, сигналы возникавшие во время работы и возможные неисправности. В дальнейшем всю информацию можно просмотреть и сохранить на персональном компьютере при помощи программы "Джин-Протокол".

С 2008 года в приборах появилась новая форма протокола работы газоанализатора-сигнализатора, включающая также исходное состояние прибора в момент включения с числовыми значениями основных параметров, значения концентраций газов и других событий. Для просмотра  необходимо использовать программу "Джин-Протокол-2007".

Кнопка принудительной подачи тревоги

На измерительном модуле имеется кнопка принудительной подачи тревоги, с помощью которой работающий в колодце может подать сигнал наверх в случае возникновения чрезвычайной ситуации.

Испльзование импортных датчиков

С января 2009 г. в газоанализаторах-сигнализаторах "Джин-газ" используются только импортные датчики ведущего мирового производителя — английской компании "Alphasense". Это позволяетповысить надежность и практически исключить отказы приборов при его правильной эксплуатации.


Технические характеристики

Производитель оставляет за собой право на изменение комплектации прибора.
