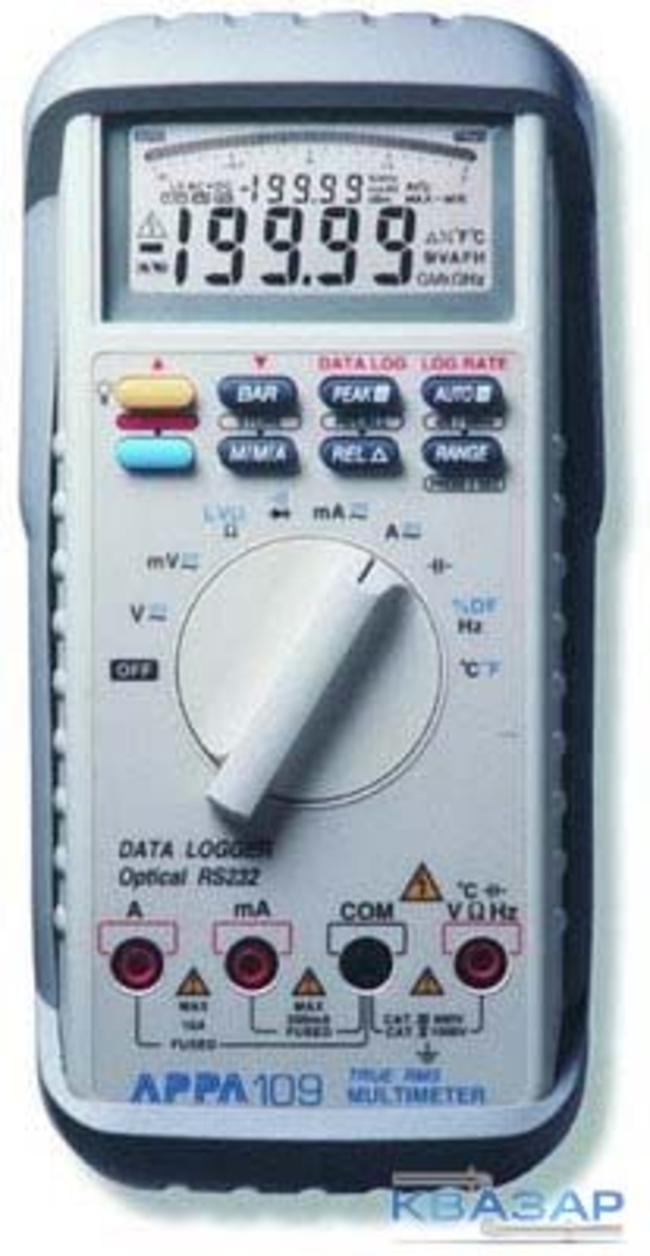

Мультиметр цифровой APPA 109N USB предназначен для измерения широкого ряда электрических величин:
- постоянное напряжение: 20 мВ - 1000 В
- переменное напряжение 20 мВ - 750 В
- постоянный/переменный ток 20 мА - 10 А
- сопротивление 200 Ом - 2 ГОм
- частота 20 Гц - 1 МГц
- ёмкость 4 нФ - 40 мФ
- прозвон цепи
- испытание P-N
- измерение температуры
- измерение скважности.
Является аналогом APPA 109N (RS). Подключается к ПК через интерфейс USB (вмеcто кабеля RS-232 - кабель/переходник RS-232/USB).
Особенности мультиметра цифрового APPA 109N USB:
- высококонтрастный ЖК-индикатор, которым оснащены модели этой серии, позволит без проблем считывать показания с дисплея как при ярком солнечном свете, так и, благодаря встроенной подсветке, в абсолютной темноте. Для увеличения ресурса батарей, подсветка дисплея имеет функцию автоотключения
- приборы этой серии оснащены RS-232 интерфейсом с оптической развязкой, обеспечивающим безопасное и лёгкое подключение к ПК для калибровки и передачи накопленных данных
- высоковольтные предохранители и предохранительные сопротивления надёжно защищают приборы АРРА-100N от перегрузок
- теперь для замены элементов питания нет необходимости разбирать корпус прибора. Батарейный отсек расположен под небольшой крышкой удерживаемой всего одним винтом
- каждый прибор APPA 100N серии комплектуется защитным кожухом, который имеет подставку, отверстие для подвешивания, а также фиксатор щупов. Этот кожух обеспечивает высокую степень безопасности и удобство пользования вашим прибором
- эргономичный дизайн измерительных щупов с комфортным оребрением, с упорными кольцами предотвращающими соскальзывание пальцев, с надёжно опрессованным проводом и наконечником из прочной стали для продолжительного срока службы. В комплект входят съёмные зажимы типа “крокодил”. Для моделей с измерением температуры в комплекте поставляется адаптер и датчик для измерения температуры.
Технические характеристики
ПОСТОЯННОЕ НАПРЯЖЕНИЕ | |
Пределы измерений | 20 мВ 200 мВ 2 20 200 1000 В |
Погрешность | ± (0,06 % + 10 ед. сч.) |
Максимальное разрешение | 1 мкВ |
Входное сопротивление | 10 МОм |
Защита входа | =1000 В ~750 В |
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | |
Пределы измерений | 20 200 мВ 2 20 200 750 В |
Погрешность | ± (0,7 % + 50 ед. сч.) |
Максимальное разрешение | 1 мкВ |
Полоса частот | 40 Гц … 100 кГц |
Входной импеданс | 10 МОм/100 пФ |
Защита входа | =1000 В ~750 В |
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ | |
Диапазон измерений | -80 дБ … 50 дБ -15 дБм ... 55 дБм |
Опорный уровень | 0 дБ = 1 В 0 дБм = 1 мВт, 600 Ом |
ПОСТОЯННЫЙ ТОК | |
Пределы измерений | 20 200 мА 2 10 А |
Погрешность | ± (0,4 % + 2 ед. сч.) |
Максимальное разрешение | 10 мкА |
Защита входа | предохранитель 15 А/600 В (вход «А») 1 А/600 В (вход «мА») |
ПЕРЕМЕННЫЙ ТОК | |
Пределы измерений | 20 200 мА 2 10 А |
Погрешность | ± (0,8 % + 50 ед. сч.) |
Максимальное разрешение | 1 мкА |
Полоса частот | 40 Гц … 3 кГц |
Защита входа | предохранитель 15 А/600 В (вход «А») 1 А/600 В (вход «мА») |
ЧАСТОТА (ПРИ ИЗМЕРЕНИИ УРОВНЯ) | |
Диапазон измерений | 40 Гц … 100 кГц |
Погрешность | ± (0,01 % + 10 ед. счета) |
Максимальное разрешение | 0,1 Гц |
Чувствительность | 1/5 от предела измерения |
СОПРОТИВЛЕНИЕ | |
Пределы измерений | 200 Ом 2 20 200 кОм 2 20 200 МОм 2 ГОм |
Погрешность | ± (0,3 % + 30 ед. сч.) |
Максимальное разрешение | 10 мОм |
Тестовое напряжение | 3,3 В 0,6 В |
Защита входа | 600 В |
ПРОЗВОН ЦЕПИ | |
Порог срабатывания | 50 Ом |
Индикация | непрерывный звуковой сигнал частотой 2 кГц |
Защита входа | 600 В |
ИСПЫТАНИЕ P-N | |
Максимальный ток теста | 1,1 мА |
Напряжение теста | 3,3 В |
Защита входа | 600 В |
ЧАСТОТА | |
Пределы измерений | 20 200 Гц 2 20 200 кГц 1 МГц |
Погрешность | ± (0,01 % + 10 ед. счета) |
Максимальное разрешение | 1 мГц |
Чувствительность | 250 мВ |
Защита входа | 600 В |
КОЭФФИЦИЕНТ ЗАПОЛНЕНИЯ ИМПУЛЬСОВ | |
Диапазон измерений | 20 ... 80 % |
Погрешность | ± (0, 1 % + 1 ед. сч.) |
Максимальное разрешение | 0,1 % |
ЕМКОСТЬ | |
Пределы измерений | 4 40 400 нФ 4 40 400 мкФ 4 40 мФ |
Погрешность | ± (0,9 % + 5 ед. счета) |
Максимальное разрешение | 1 пФ |
Защита входа | 600 В |
ТЕМПЕРАТУРА | |
Диапазон измерений | -200 °С ... 1200 °С -328 °F ... 2192 °F |
Погрешность | ± (0,1 % + 3 °С) ± (0,2 % + 6 °F) |
Максимальное разрешение | 0,1 °С 0,1 °F |
Защита входа | 600 В |
ОБЩИЕ ДАННЫЕ | |
Измерение ср. кв. зн. | сигнал произвольной формы |
Максимальное индицируемое число | 20000 |
Линейная шкала | 42 сегмента возможна установка "0" в центр |
Интерфейс | USB |
Объем памяти | 1000 |
Объем регистратора | 40000 |
Интервалы регистрации | 0,5 - 600 с (выбирается из интервала) |
Скорость измерения | цифровая шкала: 2 изм./с линейная шкала: 20 изм./с |
Автовыключение | 30 мин (возможна блокировка автовыключения) |
Источник питания | 9 В (типа "Крона") |
Срок службы батареи | 100 ч |
Условия эксплуатации | температура: 0 °С … 50 °С отн. влажность: не более 80 % |
Габаритные размеры | 98 х 197 х 50 мм |
Масса | 620 г |
Комплект поставки APPA 109N USB:
- мультиметр цифровой APPA 109N USB — 1шт.
- измерительные провода — 2шт.
- зажим типа "крокодил" — 2шт.
- батарея (установлена) — 1шт.
- защитный чехол — 1шт.
- руководство по эксплуатации — 1шт.
- термопара К-типа — 1шт.
- адаптер термопары — 1шт.
- программа WinDMM100 — 1шт.
- переходник DB9M-DB25F RS-232/USB — 1шт.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
