Набор инструментов ремонтника изоляции трубопроводов НИРИТ-2 разработан для устранения дефектов защитного покрытия, обнаруженных при помощи приборов неразрушающего контроля, путем внутритрубной диагностики либо в результате аварий.
Набор НИРИТ-2 применяется для ремонта как заводского изоляционного покрытия, так и покрытия на основе термоусаживаемых лент.
Набор предназначен для проведения ремонта изоляционных покрытий трубопроводов в трассовых условиях, когда ликвидируются сквозные и несквозные повреждения, вызванные механическими воздействиями, например, при транспортировке или монтаже отдельных участков трубопровода. Ремонт осуществляется в соответствии с РД-1390-001-2001 и РД 23.040.00-КТН-90-07.
В первую очередь, при помощи электродрели и круглой щетки, входящих в набор НИРИТ-2, очищаем ремонтируемый участок от остатков поврежденной или отслоившейся изоляции, загрязнений, ржавчины. Очищаем место дефекта и вокруг него на расстоянии не менее 70 мм. Острые края заводского покрытия, примыкающие к дефектному участку, обрезаем ножом. Подготовленную поверхность зачищаем при помощи проволочной щетки.
При помощи газовой горелки очищенный участок трубопровода прогреваем до температуры 80-100оС. За счет высокой температуры нагревается и металлическая поверхность трубопрода и заводское покрытие, прилегающее к месту дефекта. А также испаряется вся влага, имеющаяся на поверхности трубы. Температуру нагрева контролируем контактным термометром ТК-5.04.
Прогрев ремонтируемый участок трубы, приступаем к нагреву термоплавкого прутка. Для этого подносим газовую горелку к концу прутка. Плавящийся, под воздействием высоких температур, полимер прутка наносим на трубопровод и разравниваем сначала шпателем, а затем термостойким роликом. Повторно прогреваем ремонтируемый участок трубопровода. При необходимости наносим второй и даже третий слои полимера, пока толщина покрытия на ремонтируемом участке не будет сопоставима с толщиной заводского покрытия.
При работе с газовой горелкой и расплавленными полимерами обязательно использование входящих в набор термостойких перчаток!
По завершении ремонтных работ толщина и диэлектрическая сплошность полученного покрытия проверяется искровым дефектоскопом, например, ДКИ-3К.
Гарантийный срок — 12 месяцев.
Технические данные
Габариты, мм: | |
высота | 400 |
ширина | 460 |
глубина | 220 |
Масса, кг, не более | 8,8 |

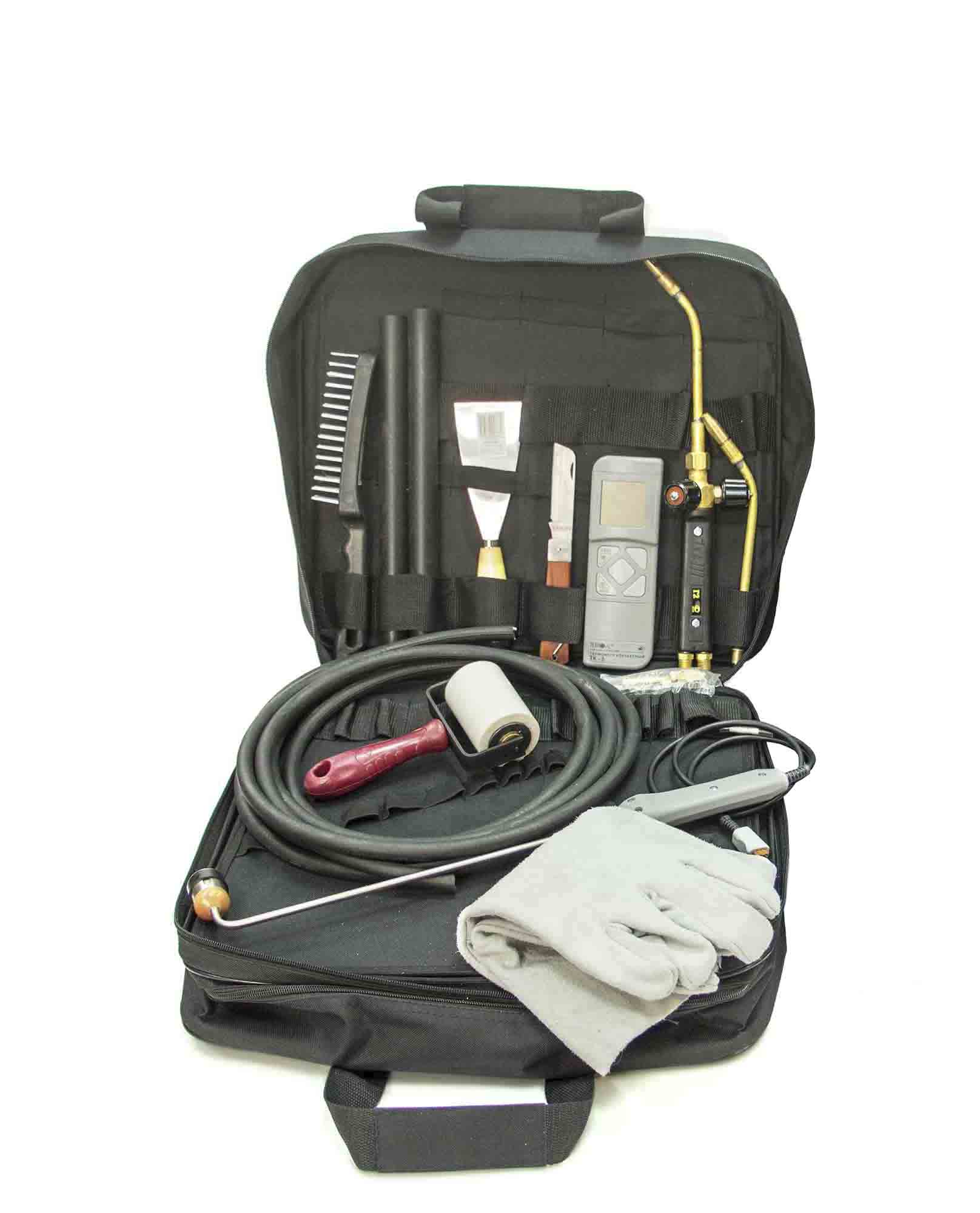

Состав набора
№ | Наименование | Количество |
1. | Горелка газовая | 1 шт. |
2. | Рукав ?6 мм | 5 м |
3. | Термометр контактный ТК-5.04 | 1 шт. |
4. | Зонд поверхностный изогнутый L=300 мм | 1 шт. |
5. | Ролик прикатывающий термостойкий | 1 шт. |
6. | Термостойские перчатки | 1 пара |
7. | Дрель аккумуляторная | 1 шт. |
8. | Шпатель для выравнивания расплава | 1 шт. |
9. | Термоплавкий пруток | 1 шт. |
10. | Нож складной | 1 шт. |
11. | Круглая щетка | 1 шт. |
12. | Щетка проволочная | 1 шт. |
13. | Паспорт | 1 шт. |
14. | Ручка шариковая | 1 шт. |
15. | Блокнот для записей | 1 шт. |
16. | Сумка | 1 шт. |
*Производитель оставляет за собой право на смену состава набора без предварительного уведомления
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
