Паспорт Устройства намагничивающего УН-К
Устройство намагничивающее УН-К предназначено для проведения магнитопорошкового контроля сплошности изделий из ферромагнитных материалов. Конструкция устройства позволяет выявить и установить местоположение дефектов на изделиях любой формы сложности, отдельных деталях и узлах.
Область применения УН-К:
- сварные соединения;
- строительные металлоконструкции;
- подъемные механизмы;
- котельные установки;
- детали железнодорожного транспорта;
- объекты трубопроводного транспорта.
УН-К определяет такие поверхностные и подповерхностные дефекты, как трещины, волосовины, непровары сварных соединений, флокены, надрывы и пр. согласно ГОСТу 21105-87.
Устройство УН-К является переносным и энергонезависимым. Это делает его незаменимым в случае проведения диагностики слошности изделия в полевых условиях, либо в ситуации когда подвод электрической энергии технически невозможен или запрещен правилами безопасности.
Конструктивно устройство УН-К представляет собой два постоянных магнита, каждый из которых размещается в специльном блоке из немагнитного материала. Блоки соединены друг с другом при помощи гибкого магнитопровода. Контроль сплошности осуществляется посредством намагничивания изделия или отдельных его деталей путем приложения устройства УН-К. Устройство намагничивающее в совокупности с контролируемым изделием образуют замкнутую систему магнитного поля. На участке изделия, свободном от дефектов, магнитный поток стабильный и неизменный. В месте изменения магнитного поля частицы предварительно нанесенного магнитного порошка (суспензии) скапливаются и образовывают рисунок искомого дефекта.
Технические характеристики
1. | Сила отрыва намагничивающих блоков, не менее | 15 кг (150Н) | ||
2. | Напряженность магнитного поля в центре магнитного зазора между рабочими полюсами Нз: | |||
межполюсное расстояние 95 мм | 36,6 кА/м | |||
межполюсное расстояние 75 мм | 57,3 кА/м | |||
межполюсное расстояние 55 мм | 108,3 кА/м | |||
3. | Индукция в центре магнитного зазора между рабочими полюсами Вз: | |||
межполюсное расстояние 95 мм | 46,00 мТл | |||
межполюсное расстояние 75 мм | 72,00 мТл | |||
межполюсное расстояние 55 мм | 136,00 мТл | |||
4. | Зона выявляемости дефектов: | |||
межполюсное расстояние 95 мм | 65х65 мм | |||
межполюсное расстояние 75 мм | 50х60 мм | |||
межполюсное расстояние 55 мм | 35х55 мм | |||
5. | Расстояние на контролируемой поверхности между полюсными наконечниками, соединенными тросовой перемычкой | 55...95 мм | ||
6. | Габаритные размеры: | |||
намагничивающего блока | D=54 мм, H=150 мм | |||
длина тросовой перемычки | 500 мм | |||
сумки-контейнера | 400х300х80 мм | |||
7. | Масса намагничивающих блоков | 0,6 кг | ||
8. | Масса полного комплекта дефектоскопа | 2,5 кг |

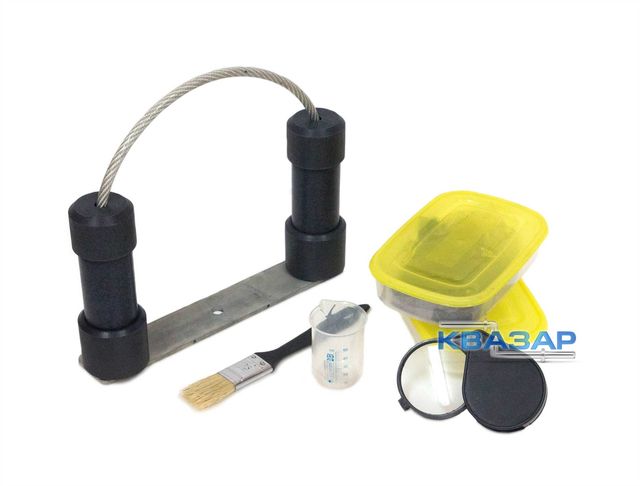

Комплект поставки устройства намагничивающего УН-К:
- намагничивающие блоки — 2шт.;
- образец ДИФ-К — 1шт.;
- дефектограмма — 1шт.;
- мерка для порошка — 1шт.;
- ёмкость для порошка и суспензии — 2шт.;
- порошок магнитный — 0,2 кг;
- лупа — 1шт.;
- кисть — 1шт.;
- сумка–контейнер — 1шт.;
- паспорт — 1шт.
Сравнительная таблица технических характеристик магнитных дефектоскопов
№ |
Наименование параметра/Значение |
МД-4К |
МД-4КМ |
МД-6 |
МД-6К |
УН-К |
1. |
Напряженность магнитного поля на торцевых поверхностях намагничивающих блоков, А/см, не менее |
850 |
800 |
800 |
850 |
835 |
2. |
Сила отрыва намагничивающих блоков, кг, не менее |
30 |
30 |
30 |
30 |
15 |
3. |
Расстояние на контролируемой поверхности между полюсными наконечниками, мм |
90...120мм |
90...120мм |
90...120мм |
90...120мм |
90...120мм |
|
Наличие проушины для присоединения полюсных наконечников |
нет |
есть |
есть |
нет |
нет |
5. |
Комплект сменных наконечников, входящих в состав магнитоскопа, пар |
— |
6 |
6 |
— |
— |
6. |
Наличие шарнирного магнитопровода |
есть |
есть |
есть |
есть |
нет |
7. |
Габаритные размеры, мм: |
|
|
|
|
|
намагничивающего блока |
Ø53х55 |
Ø53х55 |
44х44х55 |
44х44х55 |
Ø54х150 |
|
диаметр шарнирного магнитопровода, мм |
30 |
30 |
30 |
30 |
— |
|
длина тросовой перемычки, мм |
500 |
500 |
500 |
500 |
500 |
|
сумки-контейнера |
375х295х70 |
375х295х70 |
375х295х70 |
375х295х70 |
400х300х80 |
|
8. |
Масса намагничивающего блока, кг |
0,7 |
0,7 |
0,6 |
0,6 |
0,6 |
9. |
Масса полного комплекта дефектоскопа, кг |
5,4 |
5,4 |
5,3 |
5,3 |
2,5 |
10. | Стоимость | 26550 руб. | 34220 руб. | 34220 руб. | 26550 руб. | 18880 руб. |
