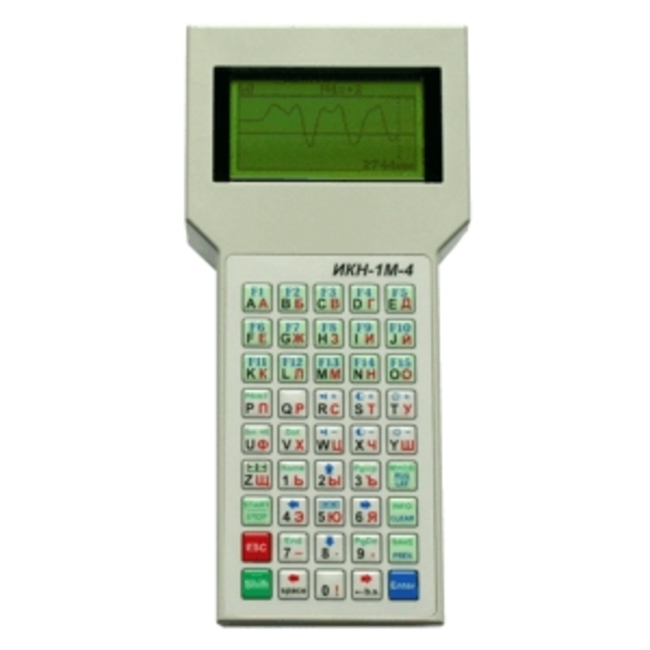

Измеритель концентрации напряжений ИКН-1М-4
СНЯТ С ПРОИЗВОДСТВА! ЗАМЕНА ИЗМЕРИТЕЛЬ КОНЦЕНТРАЦИИ НАПРЯЖЕНИЙ ИКН-8М-4!
ИКН - система измерения, регистрации и обработки данных диагностики напряжённо-деформированного состояния оборудования и конструкций с использованием метода магнитной памяти металла.
Сертификат Ростехрегулирования RU.C.34.003.A №22258.
Приборы типа ИКН выпускаются серийно. По принципу работы они являются специализированными многоканальными феррозондовыми магнитометрами. Напряженность магнитного поля Нр на шкалах приборов проградуирована в А/м (Ампер/метр). Длина регистрируемого перемещения датчика проградуирована в мм (миллиметрах).
Приборы типа ИКН являются уникальными средствами измерений и имеют ряд существенных отличий от производимых в России и за рубежом измерителей напряженности магнитного поля (магнитометров) на основе феррозондовых преобразователей. Их уникальность заключается как в функциональном назначении (определение зон концентрации напряжений - основных источников развития повреждений оборудования), так и в конструктивных специфических особенностях, заметно выделяющих их среди известных магнитометров.
Отличительные особенности приборов типа ИКН:
- многоканальность (одновременно производится измерение поля Hp по нескольким каналам)
- наличие большого количества специализированных сканирующих устройств предназначенных для контроля различного оборудования (14 типов), позволяющих со скоростью до 0,5 м/сек. регистрировать значения напряженности поля Hp и координат перемещения датчика по объекту контроля (все сканирующие устройства защищены российскими и международными патентами)
- возможность проведения автоматической обработки результатов контроля непосредственно на объекте (используя установленное на приборе программное обеспечение)
- наличие энергонезависимой памяти (flash-памяти) для записи результатов контроля на объекте и возможность передачи данных на компьютеры через RS232
- возможность записи параметров контроля с заданной частотой в единицу времени (режим "таймера"), что позволяет выполнять контроль при движении изделий относительно датчиков (контроль вращающихся элементов, движущихся тросов и канатов, контроль рельс при движении вагона-дефектоскопа и т.д.)
- наличие в комплекте поставки программного обеспечения "ММП-Система 3.0" предназначенного для углубленной обработки результатов контроля на компьютерах под Windows 95-XP и учебного пособия.
ИКН-1М-4 имеет следующие конструктивные и функциональные отличия от других приборов типа ИКН:
- от 2 до 4 феррозондовых преобразователей
- микропроцессор 8 бит
- ёмкость оперативной памяти 128 Кб
- блок flash-памяти 4 Мб для записи результатов контроля на объекте в течение 3-4-х дней без сброса информации на компьютер
- специальная клавиатура (45 кнопок) с полным набором цифр и букв русского и английского языка, позволяющая не только управлять процессом контроля, но и делать необходимые записи и комментарии в память прибора
- жидкокристаллический экран с разрешением 128х64 точек для отображения графической информации непосредственно при контроле оборудования
- габаритные размеры 230х105х40 мм
- масса с аккумуляторными батареями 0,5 кг
- питание от четырех аккумуляторов DC4,8В=4х1,2В.
Технические характеристики
| Диапазон измерения величины Нр | ± 2000 A/м |
| Основная относительная погрешность измеряемого магнитного поля для каждого канала, не более | 5% |
| Относительная погрешность измеряемой длины, не более | 5% |
| Минимальный / максимальный шаг сканирования (расстояние между двумя соседними точками измерений поля и длины) | 1 / 128 мм |
| Максимальная скорость сканирования при шаге 1 мм | 0,2 (0,5) м/с |
| Скорость передачи данных на компьютер через RS232 | 115 кбод |
| Потребляемая мощность | 0,8-3,0 ВxА |
| Рабочий температурный диапазон | -15°С...+55°С |
| Диапазон относительной влажности | 45% - 85% |
Сравнительные характеристики приборов типа ИКН
| ИКН-1М-4 | ИКН-2М-8 | ИКН-3М-12 | ИКН-4М-16 | ИКН-5М-32 | |
| Количество каналов измерения Нр | 2 - 4 | 2 - 12 | 2 - 16 | 2 - 16 | 2 - 32 |
| Микропроцессор | 8 бит | 16 бит | 16 бит | 16 бит | 32 бит |
| Оперативная память | 128 Кб | 1 Мб | 1 Мб | 1 Мб | 8 Мб |
| Flash-память | 4 Мб | 32 Мб | 32 Мб | 32 Мб | 256 Мб |
| Клавиатура | 45 кнопок | 14 кнопок | 45 кнопок | 45 кнопок | 52 кнопки |
| Экран | ЖК, 128х64 точек | ЖК, 320х240 точек | ЖК, 320х240 точек | ЭЛ, 320х240 точек | ЖК, 800х480 точек |
| Габаритные размеры | 230х105х40 мм | 243х120х40 мм | 230х105х40 мм | 290х205х55 мм | 250х136х48 мм |
| Масса с аккумуляторными батареями | 0,5 кг | 0,6 кг | 0,6 кг | 2,0 кг | 1,2 кг |
| Питание от аккумуляторов | DC 4,8В = 4х1,2В | DC 7,2В = 6х1,2В | DC 4,8В = 4х1,2ВDC 7,2В = 6х1,2В | DC 9,6В = 8х1,2В | DC 9,6В = 8х1,2В |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
