Сигнализатор токсичных и горючих газов СТГ-1
Многоканальный стационарный сигнализатор горючих и токсичных газов СТГ-1-1 и СТГ-1-2 используется для выдачи сигнализации о превышении установленных значений объёмной доли горючих газов и массовой концентрации оксида углерода в воздухе. Сигнализатор СТГ-1 помогает комплексно решить вопрос контроля концентраций природного и угарного газов в помещении котельных, коммунально-бытовых объектов и других промышленных зданий.
Прибор имеет следующие модификации:
- СТГ-1-1 – встроенный датчик по СО и один датчик на горючие газы
- СТГ-1-2 – встроенный датчик по СО и два датчика на горючие газы.
Область применения СТГ-1: установка в помещении котельных различной мощности, работающих на природном и сжиженном газах, а также в невзрывоопасных зонах других производственных, жилых и административных помещений.
Тип сигнализаторов СТГ-1 - стационарный, автоматический, многоканальный непрерывного действия.
Достоинства сигнализаторов СТГ-1-1 и СТГ-1-2:
- наличие «сухих» контактов реле по каждому порогу сигнализации, позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства
- наличие сигнализации неправильного подключения БД, обрыва или короткого замыкания линии связи БД с БКС
- прост в обслуживании и удобен при эксплуатации
- наличие встроенной световой и звуковой сигнализации.
Может использоваться с диспетчерским пультом ДИСП.
Технические характеристики
| Характеристики | Значения | Примечания |
| Режим работы | непрерывный | |
| Принцип действия сигнализатора: | ||
| по каналу оксида углерода | электрохимический | |
| по каналу горючих газов | термохимический | |
| Способ забора пробы | диффузионный | |
| Количество датчиков: | ||
| по горючему газу (выносные) | 1 | СТГ1-1 |
| 2 | СТГ1-2 | |
| по оксиду углерода (СО) (встроенный) | 1 | постоянный |
| Стандартная установка порогов: | ||
| по горючему газу, % НКПР (по метану) | (10 ± 5) или (20 ± 5) | устанавливается потребителем |
| по оксиду углерода (СО), мг/м3: | ||
| 1-й порог | (20 ± 5) | |
| 2-й порог | (100 ± 25) | |
| Срабатывание «сухих» контактов реле при достижении пороговых концентраций: | ||
| 1-й порог | одна группа | 220 В 2,5 А |
| 2-й порог | одна группа | 220 В 1 А |
| Время срабатывания сигнализации, с, не более: | ||
| по горючему газу | 15 | звуковая общая, световая раздельная |
| по оксиду углерода (СО) | 45 | |
| Время прогрева, мин, не более | 60 | |
| Температура окружающей среды, °С | от 0 до +50 | |
| Длина кабеля связи между сигнализатором и датчиком по горючему газу, м, не более | до 200 | сечение жилы 0,75 мм |
| Габаритные размеры, мм, не более: | ||
| блока датчика | 70?130?40 | |
| блока питания и сигнализации | 240?200?70 | |
| Масса СТГ-1, кг, не более: | ||
| блока датчика | 0,15 | |
| блока питания и сигнализации | 1,2 | |
| Питание, В | от 130 до 253 | 50 Гц |
| Срок службы, лет, не менее: | ||
| сигнализатора | 10 | |
| датчика СО | 3 | |
| датчика СН4 | 5 |

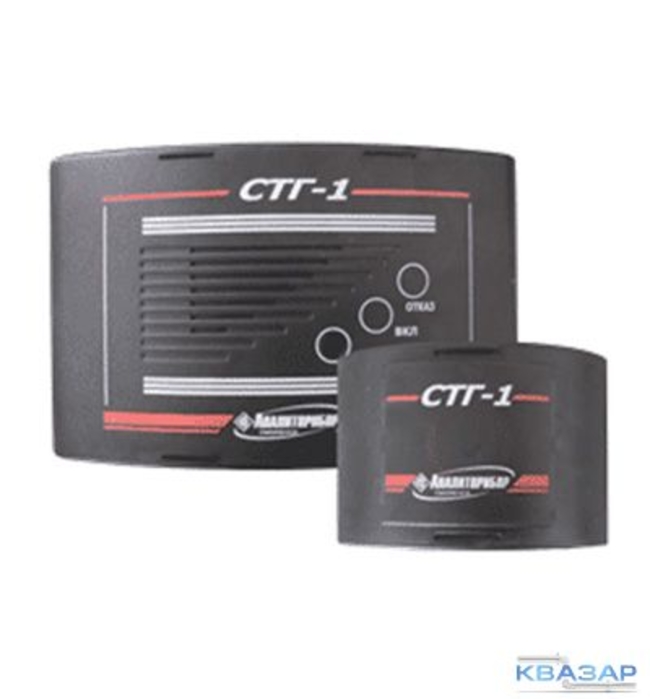

Конструктивно каждый сигнализатор состоит из блока контроля и сигнализации (в дальнейшем БКС) и одного или двух выносных блоков датчиков горючих газов. Датчик оксида углерода встроен в БКС, датчик горючих газов находится в блоке датчика (в дальнейшем БД). Связь между БД и БКС сигнализатора осуществляется по трёхпроводной линии.
Виды сигнализации СТГ-1:
- СИГНАЛИЗАТОР ВКЛЮЧЕН - постоянная световая индикация зелёного цвета «ВКЛ» на БКС и БД
- ПРЕДУПРЕДИТЕЛЬНАЯ-СО - выдача по каналу оксида углерода прерывистой световой сигнализации «ГАЗ» красного света частотой от 0,5 до 1 Гц на БКС, свидетельствующей о том, что содержание оксида углерода в анализируемой среде достигло порога срабатывания сигнализации ПОРОГ1-СО с одновременным переключением «сухих» контактов реле ПОРОГ1-СО (сигнализация ПРИНУДИТЕЛЬНАЯ-СО автоматически отключается при снижении содержания оксида углерода в анализируемой среде относительно установленного порога срабатывания сигнализации ПОРОГ1-СО)
- АВАРИЙНАЯ-СО - выдача по каналу оксида углерода постоянной красной световой сигнализации ГАЗ и прерывистой звуковой на БКС, свидетельствующей о том, что содержание оксида углерода в анализируемой среде достигло порога срабатывания сигнализации ПОРОГ2-СО с одновременным переключением «сухих» контактов реле ПОРОГ2-СО (сигнализация АВАРИЙНАЯ-СО - блокирующаяся отключение возможно только нажатием кнопки «СБРОС» при условии снижения содержания оксида углерода относительно установленного порога срабатывания сигнализации ПОРОГ2-СО)
- АВАРИЙНАЯ-СН - выдача по каналу горючих газов прерывистой красной световой сигнализации ГАЗ частотой от 5 до 6 Гц на БКС и БД и звуковой на БКС, свидетельствующей о том, что содержание горючих газов в месте установки БД достигло порога срабатывания сигнализации ПОРОГ-СН, с одновременным переключением «сухих» контактов реле ПОРОГ-СН (сигнализация АВАРИЙНАЯ-СН - блокирующаяся, отключение сигнализации возможно только нажатием кнопки «СБРОС» при условии снижения содержания горючих газов относительно установленного порога срабатывания сигнализации ПОРОГ-СН сигнализация АВАРИЙНАЯ-СН имеет приоритет над сигнализацией ПОРОГ1-СО и ПОРОГ2-СО)
- выдача сигнализации ОТКАЗ:
— постоянная жёлтая световая на БКС, свидетельствующая о неисправности измерительной схемы по каналу оксида углерода, а также об обрыве или коротком замыкании в кабеле связи БКС с БД
— постоянная жёлтая световая на БКС и БД, свидетельствующая о неисправности измерительной схемы по каналу горючих газов в БД или выходе из строя ТХД - выдача сигнализации ВНЕШНЯЯ АВАРИЯ - прерывистая красная световая ГАЗ (двойная вспышка с периодом 5 с) и соответствующая звуковая на БКС при поступлении сигнала на вход АВАРИЯ сигнализаторов с одновременным переключением «сухих» контактов реле ПОРОГ1-СО, ПОРОГ2-СО, ПОРОГ-СН в положение, соответствующее сработавшей предупредительной и аварийной сигнализации (сигнализация ВНЕШНЯЯ АВАРИЯ имеет приоритет над сигнализацией ПОРОГ1-СО сигнализация ПОРОГ2-СО и ПОРОГ-СН имеют приоритет над сигнализацией ВНЕШНЯЯ АВАРИЯ)
- выбор значения порога сигнализации ПОРОГ-СН путём установки или снятия перемычки на порте управления БД
- выбор режима переключения - срабатывание или несрабатывание сигнализации АВАРИЙНАЯ-СН после подачи на сигнализатор напряжения питания переменного тока путём установки или снятия перемычки на порте управления БКС
- индикация проведения автоматической корректировки нуля по каналу горючих газов - прерывистая световая жёлтого цвета на БД
- проведение корректировки нуля и чувствительности при подаче соответствующих сигналов на порт управления БКС при корректировке канала оксида углерода и на порт управления БД при корректировке канала горючих газов.
Комплект поставки СТГ-1:
- сигнализатор
- комплект ЗИП
- техническая документация.
Производитель оставляет за собой право на изменение комплектации прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
