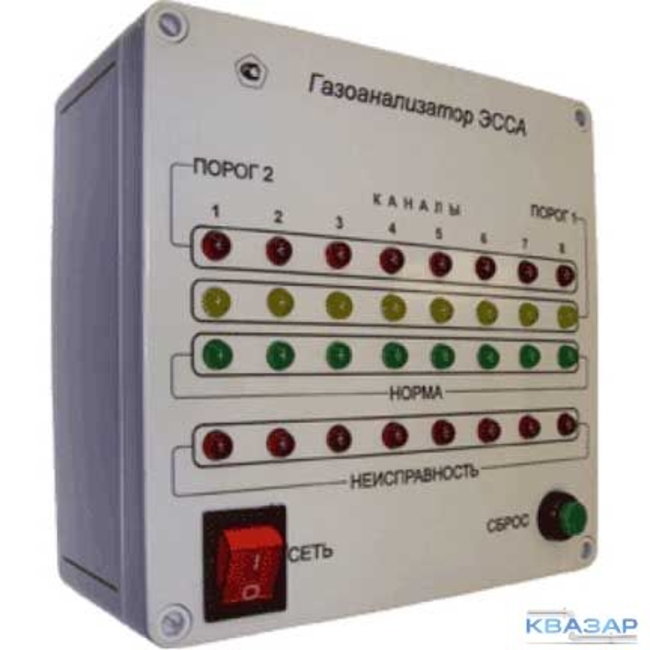

Многоканальный газоанализатор ЭССА - Cl2
Назначение и области применения
Газоанализатор ЭССА – это специальная система контроля загазованности, предназначенная для проведения постоянного измерения содержания в атмосфере таких вредных и взрывоопасных веществ, как аммиак, хлор и оксид углерода. Прибор определяет концентрацию горючих газов в воздухе рабочей зоны или в технологической газо-воздушной смеси и сигнализирует о превышении их содержания двух заданных пороговых уровней. Время срабатывания индивидуальной для каждого канала световой сигнализации варьируется в зависимости от определяемого компонента и составляет 15-60 секунд. Звуковой сигнал является общим для всех каналов измерения.
Газоанализатор – это стационарное устройство, которое используется при управлении вторичными устройствами в химической и пищевой промышленности, в котельных и тепловых станциях, в холодильных установках, системах вентилирования и сигнализации, на водоканалах. Прибор применяется для проведения экологических экспертиз.
Устройство и принцип работы
Конструкция и принцип действия газоанализатора зависят от его назначения. Так, газоанализатор ЭССА СО выполнен в виде одного измерительного блока БИС и в нем реализуется метод электрохимического определения концентрации оксида углерода. Этот метод основан на протекании электрохимической реакции между газовой смесью, отобранную с помощью газозаборника, и электролитом, находящимся в детекторе и поглотившим эту смесь. В результате возникающих процессов измеряются электрические параметры электролита, на основе чего определяется концентрация СО.
Газоанализатор хлора ЭССА-Cl2 проводит измерение массовой концентрации хлора также с помощью электрохимического способа. Чувствительный сенсор Sixthsense, установленный в измерительный преобразователь, определяет изменение электропроводности электролита.
Газоанализатор ЭССА CH4 – CO имеет как БИС, так и измерительный преобразователь метана. Данный прибор действует по термокаталическому методу определения содержания метана, основанному на протекании реакции окисления исследуемого вещества, попадающего на проволоку из платины. Изменение температуры при термокатализе пропорционально концентрации метана.
Стационарный газоанализатор аммиака ЭССА NH3 имеющий от 1 до 16 каналов, также обеспечивает сигнализацию трех уровней концентрации: 20, 60 и 500 мг/м3.
Функции
- определение массовой концентрации заданного вещества
- световая сигнализация превышения содержания газа в воздухе с помощью режима ПОРОГ 1
- звуковая сигнализация критического превышения концентрации горючего газа в смеси благодаря режиму ПОРОГ 2
- световая индикация различных неисправностей и повреждений прибора
- отображение измеренных параметров и сохранение результатов измерений
- передача данных благодаря интерфейсу RS – 232.
Достоинства
- прибор имеет разрешение на применение Госгортехнадзора (№ 02-35/480) и регистрацию в Госреестре средств измерений РФ (№ 17424-98)
- работа от стационарной сети переменного тока промышленного напряжения (220 В) и частоты (50 Гц)
- малая потребляемая мощность (2 Вт/канал)
- быстрое срабатывание сигнализации
- небольшая погрешность срабатывания сигнализации (±25%)
- высококачественные электрохимические сенсоры, установленные в ИП ЭССА-СО газоанализатор, имеют отличные характеристики, во многом превосходящие своих зарубежных аналогов
- монтаж БИС и ИП на стену
- пыле- и влагозащита - IP64
- ежегодная поверка газоанализатора (межповерочный интервал 12 месяцев)
- срок службы по гарантии - 12 месяцев.
Технические характеристики газоанализатора ЭССА-CL2
| № | Параметр | Значение | ||
| 1. | Принцип измерения | электрохимический | ||
| 2. | Отбор пробы | диффузионный | ||
| 3. | Диапазон измерения, мг/м3: | |||
| ИП ХЛ-5 | 0-5 | |||
| ИП ХЛ-25 | 0-25 | |||
| ИП ХЛ-50 | 0-50 | |||
| 4. | ИП ХЛ-5 | ИП ХЛ-25 | ИП ХЛ-50 | |
| Основная погрешность, % | ±20 | ±20 | ±20 | |
| приведенная | 0 – 1 мг/м3 | 0 – 1 мг/м3 | 0 – 5 мг/м3 | |
| относительная | 1 – 5 мг/м3 | 1 – 25 мг/м3 | 5 – 50 мг/м3 | |
| 5. | Пороги сигнализации, мг/м: | |||
| ИП ХЛ-5 | 1 3 | |||
| ИП ХЛ-25 | 1 20 | |||
| ИП ХЛ-50 | 25 40 | |||
| 6. | Число ИП (N) | от 1 до 16 | ||
| 7. | Сигнализация | световая, релейные сигналы, 2 порога | ||
| 8. | Реле | коммутируемый ток 3 А, 220 В | ||
| 9. | Срок службы сенсора, мес. | 24 | ||
| 10. | Максимальное расстояние между БС и ИП при сечении жил кабеля, м: | |||
| 0,50 мм2 | 1200 | |||
| 0,35 мм2 | 870 | |||
| 0,20 мм2 | 520 | |||
| 11. | Рабочие условия эксплуатации ИП: | |||
| температура, °С | от минус 35 до 45 | |||
| относительная влажность, % | от 30 до 95 (неконденсируемая) | |||
| 12. | Межповерочный интервал, мес. | 12 | ||
| 13. | Гарантийный срок, мес. | 18 | ||
Комплект поставки
| Наименование | Обозначение исполнения | |||
| БС | И | Р | Н | |
| Блок сигнализации (БС) | + | + | + | + |
| Измерительный преобразователь (ИП)* | + | + | + | + |
| Насадка градуировочная | + | + | + | + |
| Вставка плавкая | + | + | + | + |
| Розетка кабельная 2РМ24КПН19Г1В1** | + | + | + | + |
| Вилка кабельная 2РМ24КПН19Ш1В1** | + | + | + | + |
| Блок индикации** (БИ), встроенный в БС | + | + | ||
| Розетка с кожухом РС 7 | + | |||
| Блок сопряжения с компьютером (БСК) в комплекте с адаптером* | + | |||
| Диск с программным обеспечением | + | |||
| Блок реле (БР) с кабелями** | + | |||
| Руководство по эксплуатации | + | + | + | + |
| Паспорт | + | + | + | + |
| Методика поверки – Приложение А к Руководству по эксплуатации | + | + | + | + |
| Поставляется по отдельному заказу | ||||
| Пульт проверочный для проверки срабатывания сигнализации | ||||
| Регулировочный резистор для проверки срабатывания сигнализации | ||||
| Кабель для соединения БС и ИП | ||||
| Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА** | ||||
* количество (от 1 до 16) определяется при заказе ** количество зависит от количества ИП
Производитель оставляет за собой право на изменение комплектации прибора.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
