Комплекс измерительный поисковый КИП-2К

kz-00274
82 500 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Поисковый измерительный комплекс КИП-2К, предназначенный для определения расположения подземных и скрытых коммуникаций с возможностью одновременного акустического обследования мест пробоя изоляции с поверхности грунта (при поиске кабелей), относится классу индикаторов неразрушающего контроля.

Генератор поиска ГП-500 мощностью 500Вт предназначен для формирования мощного токового сигнала в диапазоне частот от 100 до 3000 Гц необходимого при определении мест повреждения изоляции подземных трубопроводов. Питание генератора возможно как от сети переменного тока 220 В, так и от источников постоянного напряжения (12 или 24 В).  Генератор может быть использован с любыми приемниками трассоискателей подземных коммуникаций, имеющими рабочие частоты от 100 до 10000 Гц благодаря возможности выбора и точной установки частоты генерации. Генератор позволяет выбирать частоту модуляции или отключать модуляцию (для дожига мест незначительного повреждения изоляции). Особенностью генератора являются его высокие удельные характеристики, большой КПД и универсальность.

Поиск коммуникаций осуществляется с помощью электромагнитной антенны приемника и позволяет обследовать расположение любых протяженных скрытых объектов, выполненных из проводящих материалов (кабели, трубы). Приемник ИКкт-У комплекса позволяет определять трассу и глубину залегания скрытых коммуникаций.

Приемник комплекса может работать на разных частотах электромагнитного поля. Он обладает высокой чувствительностью и избирательностью, что позволяет осуществлять поиск коммуникаций в пассивных режимах (используется ток промышленной частоты или ток станций катодной защита), и в активных режимах (используется ток от специального поискового генератора ГП-500).

Наряду с поиском электромагнитной антенной приемник позволяет проводить поиск мест повреждений изоляции кабелей по звуку от электрического разряда (создается специальными высоковольтными установками). Для этого приемник имеет второй вход для подключения геомикрофона. Оба входа приемника имеют раздельную регулировку, что позволяет проводить обследование за один проход одним оператором.

При работе с геомикрофоном можно быстро выбрать один из пяти частотных звуковых диапазона. При перестановке микрофона мешающий звук в наушниках отключается одной кнопкой.

Приемник имеет контрастный жидкокристаллический индикатор с подсветкой для работы и днем и ночью.


Технические характеристики

1. Зона устойчивого поиска повреждений изоляции в активном режиме, км, не менее 3
2. Точность определения места повреждения изоляции в зависимости от глубины залегания, % 5
3. Габаритные размеры комплекса не более, мм 460х400х200
4. Масса комплекса, не более, кг 6,0
5. Комплекс может работать:
при температуре окружающего воздуха от минус 20 до плюс 40°С
допустимой относительной влажности воздуха до 90% при 20°С

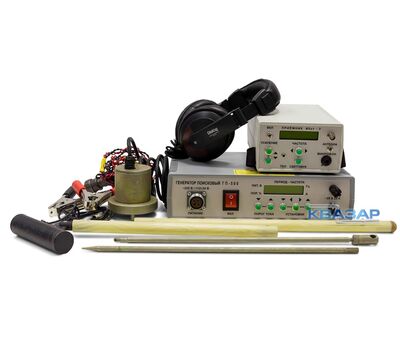

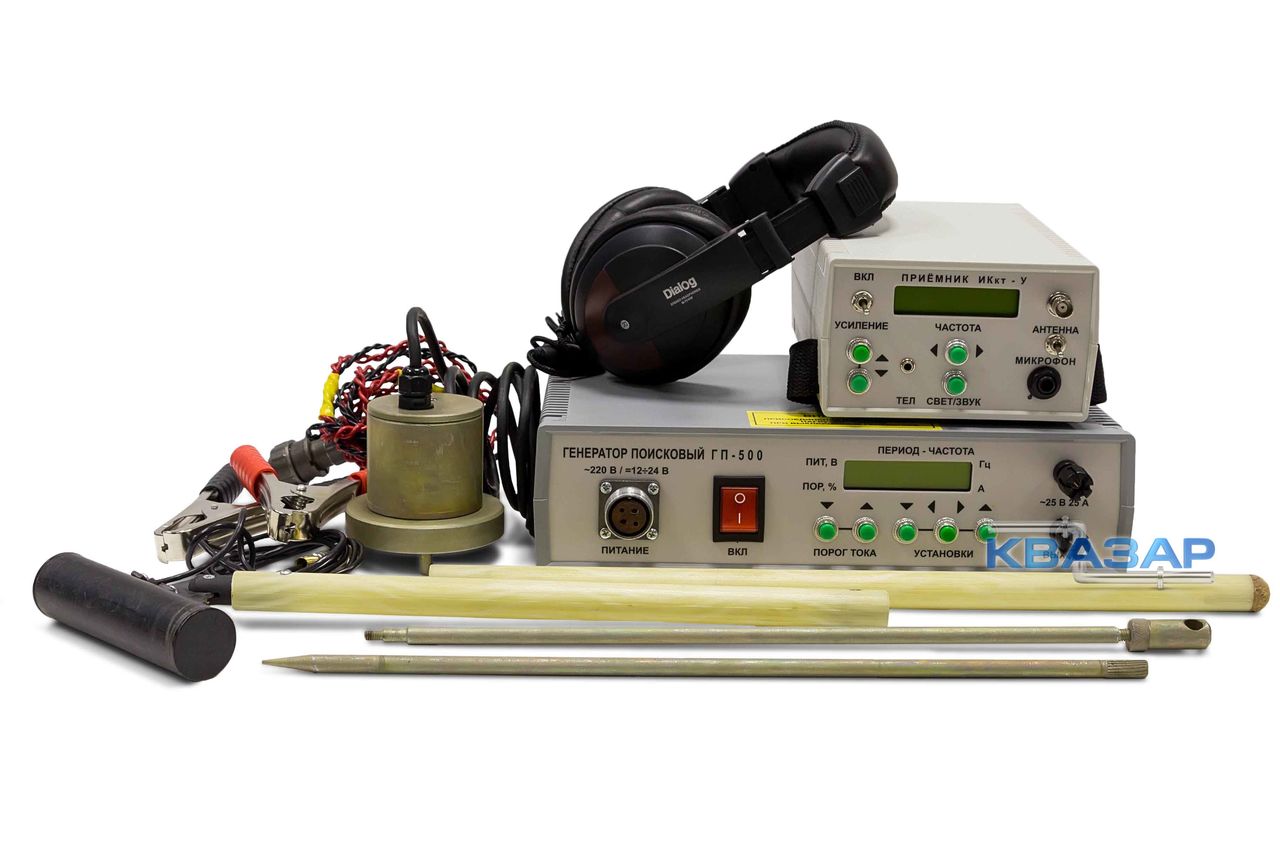

Состав изделия и комплект поставки:

  • генератор ГП-500
  • приемник ИКкт-У
  • паспорт, инструкция по эксплуатации и техническое описание
  • футляр.

Сравнительная таблица технических характеристик трассоискателей

Наименование ИКкт-50 ИКкт-300 "Квазар" КИП-2К "Контур"
1. Дальность поиска, км до 3 до 3 до 5 до 5 до 4
2. Глубина обнаружения, м 3-5 5-10 5-7 5-10 3-5
3. Точность поиска, % от глубины залегания 5 5 3 5 5
4. Питание:
генератора 8 элементов 373 (D) 220В аккумулятор 12В 220В или аккумулятор 12В 8 элементов 373 (D)
приемника 3 элемента 316 (АА) 3 элемента 316 (АА) 3 элемента 316 (АА) 3 элемента 316 (АА) 3 элемента 316 (АА)
5. Выходная мощность генератора, Вт 35 300 70 500 50
6. Вес комплекта в футляре, кг 4,55 5,32 8,12 8,0 5,5
7. Режим эксплуатации от -20 до +40оС от -20 до +40оС от -20 до +40оС от -20 до +40оС от -20 до +40оС
8. Частоты, Гц:
генератора 50 1000 1000 950-1100 500 1000 5000 50-10000 1000
приемника 50 100 1000 50 1000 50 100 500 1000 5000 50 100 300 1000 9000 50 100 1000



В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
