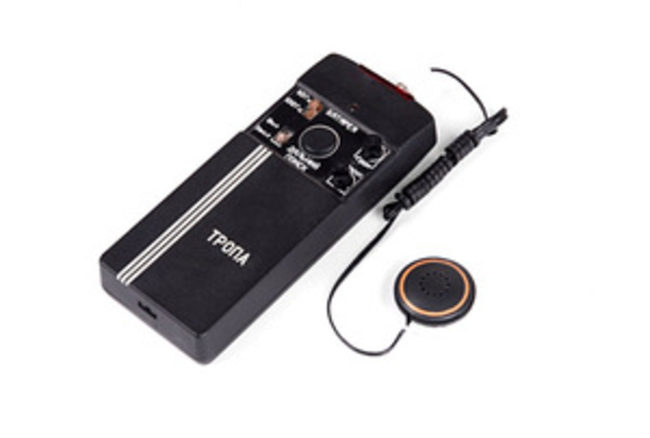

Обновленный трассоискатель «Тропа», обладая всеми преимуществами хорошо зарекомендовавшего себя прибора и сохранив компактные габаритные размеры, имеет расширенный диапазон частот поиска трубопровода и выполнен в промышленном корпусе повышенной прочности.
Трассоискатель «Тропа» предназначен для поиска оси трубопровода, электрокабелей под нагрузкой в узкой полосе на частотах 50 Гц и 100 Гц, или в широкой полосе частот от 50 Гц до 1 кГц в пассивном режиме, или на активной частоте 280 Гц (опционально) при наличии соответствующего генератора (поставляется по требованию Заказчика).
Режимы работы:
- в режиме «Поиск трубопровода» трассоискатель определяет местоположение подземного трубопровода по отношению к оператору
- в режиме «Определение направления трубопровода» трассоискатель положением магнитной оси чувствительности указывает на направление трубопровода (азимут)
- при отклонении за пределы оси трубопровода трассоискатель повышает или понижает тон звучания в головных телефонах.
Технические характеристики
1. | Радиус поиска трубопровода составляет (при наличии в нем пульсирующего тока катодной защиты не менее 2 А при глубине залегания 2,5 м) | не менее 15 м |
2. | Регистрируемая частота тока | (50±1) Гц, (100±2) Гц, (280±2,8) Гц, от 50 Гц до 1000 Гц |
3. | Трассоискатель может работать в следующих режимах | - поиск трубопровода по горизонтальной или вертикальной составляющей магнитного поля - определение направления трубопровода |
4. | Трассоискатель имеет звуковую индикацию на головные телефоны с импедансом | 32 Ом |
5. | Электропитание осуществляется от трех последовательно соединенных гальванических элементов питания типоразмера ААА с номинальным напряжением 1,5 В. | |
6. | Электрические параметры трассоискателя сохраняются при снижении суммарного напряжения питания до | 3 В (минимальное напряжение питания) |
7. | Ток, потребляемый трассоискателем от элементов питания не превышает | - 10 мА в режиме поиска и определения направления трубопровода - 7 мА в режиме ожидания |
8. | Габаритные размеры | 116?60?35 мм |
9. | Климатическое исполнение по ГОСТ 15150 | УХЛ3.1 |
10. | Степень защиты корпуса по ГОСТ 14254 | IP54 |
Комплектность:
- трассоискатель «Тропа» – 1 шт.
- головные телефоны – 1 компл.
- элементы питания типоразмера ААА – 3 шт.
- генератор – 1 шт. (по требованию Заказчика)
- руководство по эксплуатации – 1 шт.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
