Трассоискатель-кабелеискатель УПП-10М

kz-00297
4 484 руб.
+
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Назначение и принцип работы

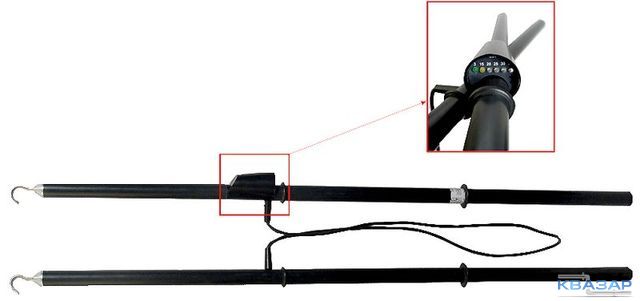

Прибор УПП-10Н представляет собой систему из двух стеклотекстолитовых штанг с элементами электрической схемы, размещенными внутри них, предназначенную для поиска повреждений на воздушных линиях электропередачи и кабельных электрических сетях напряжением 6 и 10 кВ. На одной из штанг размещен магнитоэлектрический индикатор, работающий в качестве миллиамперметра и показывающий значение тока выпрямительной системы. С помощью данного устройства подается напряжение на одну или несколько фаз линии и по измеренному значению тока между рабочей цепью и проверяемыми фазами определяют наличие повреждения или обрыва.

Область применения

Устройство УПП используется оперативно-выездными бригадами (ОВБ) при работах по устранению и предотвращению аварийных ситуаций на высоковольтных электроустановках и воздушных линиях. Персонал, работающий с устройством непосредственно на электроустановках, должен иметь группу по электробезопасности не ниже IV и III. УПП-10 имеeт сертификат соответствия серийной продукции “ЭнСЕРТИКО”.

Функции

•    поиск повреждения на линии при наличии короткого замыкания на землю одной или нескольких фаз
•    поиск повреждения на кабельной линии при отсутствии какого-либо короткого замыкания
•    исключение пробных включений на возможное короткое замыкание
•    выявление междуфазных замыканий при отсутствии короткого замыкания на землю (с помощью специальной заземляющей штанги)
•    выявление обрыва фаз на трансформаторных подстанциях (при помощи заземляющей штанги)
•    фазировка сетей напряжением 6-10 кВ
•    проверка неисправностей высоковольтных предохранителей.

Технические характеристики

Рабочее напряжение устройства УПП,  кВ         6 и 10
Величина измеряемого тока, мА     0-35
Погрешность измерения, %    не более ±10
Время измерения, с   не более 10

Условия эксплуатации

Температура окружающего воздуха, °С от -45 до +40
Относительная влажность воздуха, % (при температуре +25°С) не выше 80

Размеры

Длина общая, мм    1360
Длина рабочих частей, мм не более 600
Длина изолирующих частей, мм 370
Длина рукояток, мм не менее 370
Длина соединительного провода, мм 1500
Диаметр штанг, мм 32
Габаритные размеры в упаковке, мм 1360 x 130 x 130
Масса, кг не более 1,7



В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
