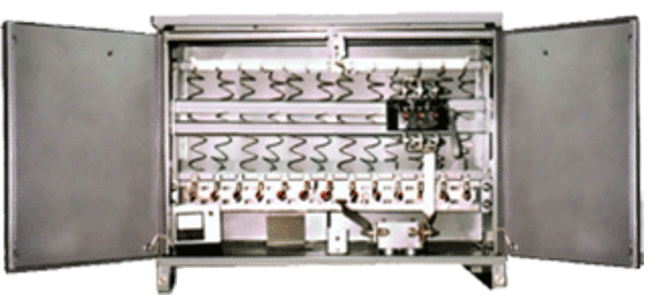

Электродренаж ЭДП-200 / ЭДП-350 / ЭДП- 500
Электродренажи поляризованные резисторные типа ЭДП «Тополь» предназначены для отвода блуждающих токов с подземных металлических сооружений на рельс электротранспорта постоянного тока.
Особенности:
- предназначены для установки на открытом воздухе, климатическое исполнении У категории размещения 1
- принцип работы основан на поддержании требуемого потенциала на защищаемом сооружении путем отвода блуждающих токов с этого сооружения на рельс железнодорожного электротранспорта через диодно-резисторные секции дренажа
- регулирование дренирующего тока осуществляется изменением числа работающих секций.
Условия эксплуатации, обеспечивающие надежную и устойчивую работу в условиях воздействия следующих климатических факторов:
- верхнее значение температуры окружающего воздуха +45°С
- нижнее значение температуры окружающего воздуха минус 45°С
- верхнее значение относительной влажности окружающего воздуха 98% при температуре 25°С.
Функциональные возможности:
- величина тока измеряется встроенным амперметром
- имеют защиту от грозовых разрядов
- при замене диодов не требуется их подборка по идентичности вольт-амперных характеристик.
Структура условного обозначения дренажа
Технические характеристики
| № | Наименование параметров | ЭДП-200-У1 | ЭДП-350-У1 | ЭДП-500-У1 | |
| 1. | Номинальный ток, А: | 200 | 350 | 500 | |
| при продолжительности включения в работу (режим ПВ), % | 40 | 25 | 25 | 16 | |
| длительность работы, мин. | 10 | 5 | 2 | 5 | |
| длительность паузы, мин. | 15 | 15 | 6 | 25 | |
| максимальный ток паузы, А | 60 | 60 | 75 | ||
| 2. | Ток непрерывной работы, А | 150 | 200 | 250 | |
| 3. | Напряжение включения, В | 0,7 | 0,8 | 0,8 | |
| 4. | Kоличество секций, шт | 9 | 9 | 13 | |
| 5. | Сопротивление резистора одной секции, Ом | 0,22±0,022 | 0,125±0,0125 | 0,125±0,0125 | |
| 6. | Допустимая величина обратного напряжения, В | 1000 | 1000 | 1000 | |
| 7. | Габаритные размеры, мм | 700x450x800 | 700x450x800 | 950x450x800 | |
| 8. | Масса, кг, не более | 65 | 67,5 | 82,5 | |
| 9. | Гарантийный срок со дня ввода в эксплуатацию, мес. | 30 | |||
| 10. | Гарантийный срок хранения, мес. | 6 | |||
| 11. | Установленный срок службы, лет | 20 | |||
Конструкция:
- размещены в шкафу бескаркасного типа с повышенной вандалоустойчивостью
- охлаждение естественное воздушное
- степень защиты IP34 по ГОСТ 14254
- устанавливаются на горизонтальном основании (фундамент, рама и т.д.)
- для удобства подъема и транспортирования в верхней части боковин шкафа имеются четыре отверстия
- конструкция контактных зажимов допускает подключение проводов и кабелей как оконцованных, так и без оконцевания
- подвод кабелей осуществляется снизу. Уплотнение патрубков рекомендуется осуществлять с помощью пенополиуретана
- по способу защиты человека от поражения электрическим током соответствуют классу 01 ГОСТ 12.2.007.0-75
- отвечают требованиям пожаробезопасности согласно ГОСТ 12.1.004-91.
Схема внешних соединений электродренажа
Габаритные и установочные размеры электродренажа «ТОПОЛЬ»
Для ЭДП-200-У1, ЭДП-350-У1 L=700мм. A=650мм.
Для ЭДП-500-У1 L=950мм. A=900мм.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
