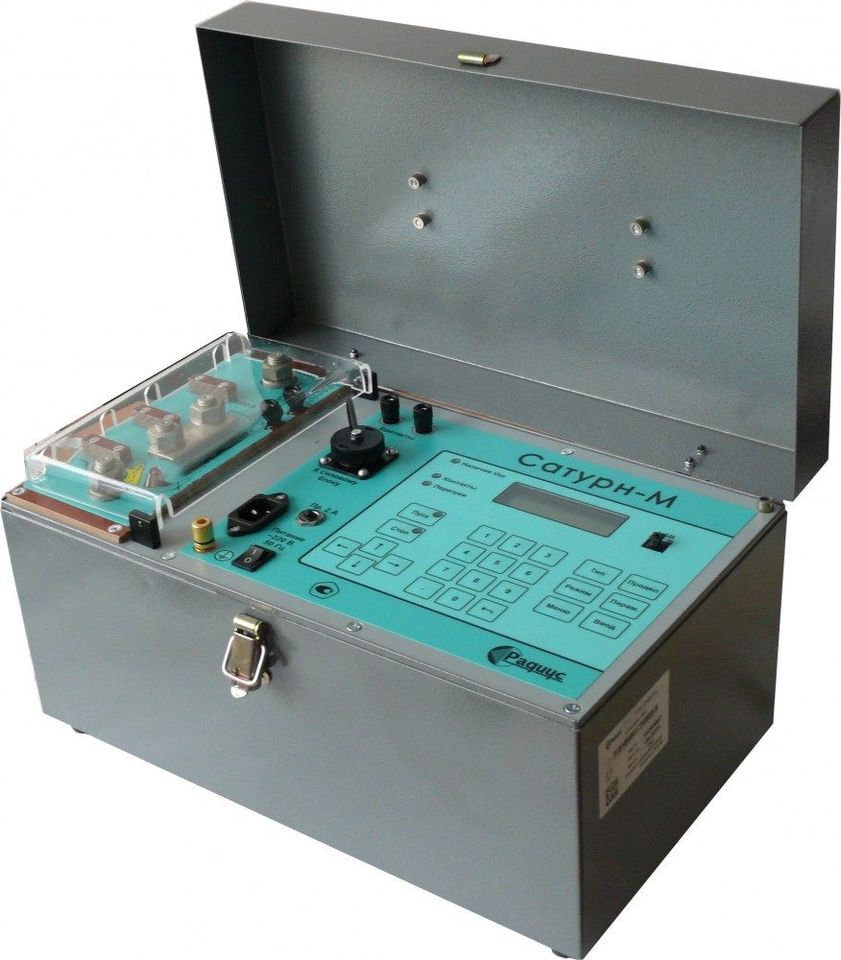

Устройство для проверки автоматических выключателей (до 2 кА) "Сатурн-М"
Испытательное устройство "Сатурн-М" предназначено для проверки и настройки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В:
- устройство обеспечивает возможность проверки характеристик подключенных непосредственно к электросети автоматических выключателей без нагрузочного трансформатора путем создания искусственного замыкания за местом установки проверяемого аппарата с плавным регулированием значения тока тиристорами с измерением его эффективного значения и времени отключения аппарата
- устройство "Сатурн-М" также обеспечивает возможность проверки характеристик автоматических выключателей совместно с нагрузочным трансформатором НТ-12, при этом оно используется для регулирования первичного тока, измерения эффективного значения вторичного тока и времени отключения проверяемого аппарата
- устройство "Сатурн-М" обеспечивает возможность проверки средств РЗА присоединений 6-35 кВ вторичным током совместно с нагрузочным трансформатором, при этом оно используется для регулирования первичного тока трансформатора, измерения эффективного значения вторичного тока, установки заданной длительности протекания тока и измерения времени срабатывания защиты
- устройство "Сатурн-М" обеспечивает возможность проверки характеристик релейной защиты электрических присоединений 6-35 кВ первичным током без нагрузочного трансформатора от сети 380/220 В при значениях тока до 2000 А и с нагрузочным трансформатором при значениях тока до 12000 А
- устройство "Сатурн-М" обеспечивает возможность оценки тока короткого замыкания (КЗ) цепи фаза-нуль или фаза-фаза присоединений 380 В для выбора характеристик релейной защиты, плавких вставок и автоматических выключателей.
Технические характеристики
| Диапазон регулирования и измерения тока в схеме без нагрузочного трансформатора, А | 10 - 2000 |
| Диапазон регулирования первичного тока в схеме с нагрузочным трансформатором, А | 0,5 - 300 |
| Диапазон измерения тока: | |
| cо встроенным трансформатором тока, А | 10 - 2500 |
| с внешним трансформатором тока, кА | 0,1 - 99,99 |
| Диапазон задания и измерения длительности протекания тока и времени отключения аппарата, с | 0,01 - 99,99 |
| Диапазон регулирования угла открытия тиристоров, % | 1 - 100 |
| Диапазон задания роста угла открытия тиристоров, % | 1 - 10 |
| Относительная погрешность измерения эффективного значения тока в рабочем диапазоне и времени измерения не менее 0,02 с, % | 8 |
| Абсолютная погрешность измерения времени отключения аппарата и установки заданной длительности тока, не более, с | 0,01xТизм + 0,01 |
| Напряжение питания, В/Гц | 220/50 |
| Потребляемая мощность по цепям питания, ВA | 40 |
| Габаритные размеры, мм, не более | 400х235х230 |
| Масса, кг, не более | 12 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
