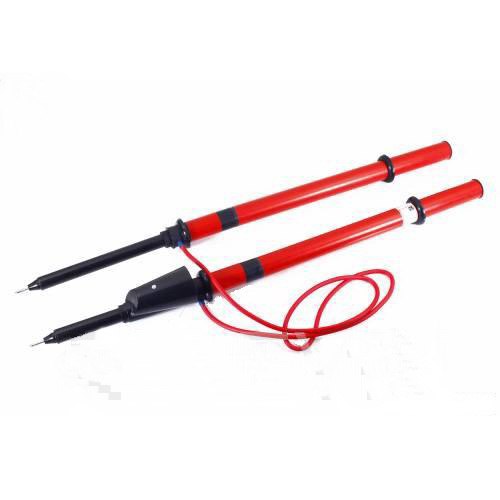

Указатель высокого напряжения УВН80-2М с ТФ
УВН 80-2М - это портативный контрольно-измерительный прибор. Предназначение устройства - выявление наличия, либо отсутствия напряжения на токоведущих элементах электроустановок переменного тока с напряжением 6 - 10 кВ, частотой 50, 60 Гц и на высоковольтных линиях электропередач.
Сферы применения
УВН применяется для фазировки силовых трансформаторов во всех видах электроустановок, в том числе в малогабаритных распределительных устройствах открытого/закрытого типа и кабельных линий.
Состав и принцип действия прибора
Указатель высокого напряжения УВН состоит из 2 трубок изоляции. В одной трубке находится рабочая часть, которая включает в себя конденсаторы и неоновую лампу, в другой – изолирующая часть и рукоятка. При работе с устройством, его направляют к объекту на достаточно близкое для определения расстояние. В случае наличия напряжения на исследуемом участке, о чем свидетельствует загорание неоновой лампы. Чтобы не допустить появление ложных показаний рекомендуется заземление рабочей части при использовании указателей высокого напряжения на проводах воздушных линий на бетонных или деревянных опорах. Устройство можно использовать для поверки фаз. Для этого сначала к указателю присоединяют трубку фазировки (ТФ). ТФ содержит несколько резисторов с большим суммарным сопротивлением, способные выдерживать большие изменения температур. Далее, при подаче к аппарату коммутации на каждой стороне напряжения фаз проверяется степень загорания лампы. Яркое загорание лампы говорит о встречном включении, которое свидетельствует о несовпадении фаз. В случае, когда лампа не светится, выполнено согласное включение на напряжение 1 фазы.
Достоинства прибора
• устройство проверки прибора до проведения измерений
• определение наличия высоковольтного напряжения до 10 кВ
• проверка совпадения фаз во всех типах электроустановок и на проводах ВЛ
• положительное экспертное заключение прибора от РАО "ЕЭС России"
• продолжительный срок службы до 15 лет.
Технические характеристики
| Номинальное напряжение, кВ | 6 - 10 |
| Напряжение зажигания, кВ | 0,9 |
| Допустимая рабочая температура, °С | -40 ... +45 |
| Относительная влажность воздуха, % при 25°С | до 80 |
| Габаритные размеры, мм | 60x50x520 |
| Длина рукоятки, мм | 120 |
| Длина изолирующей части, мм | 270 |
| Масса, кг | 0,25 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
