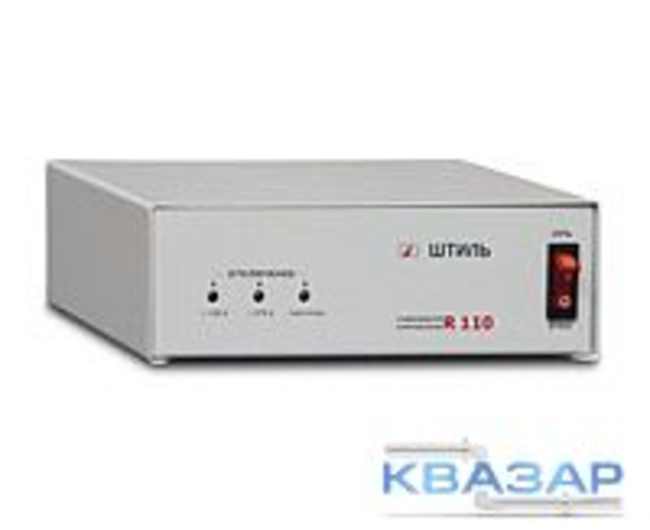

Стабилизатор напряжения Штиль R110
Назначение и область применения
Стабилизатор Штиль представляет собой универсальное устройство, предназначенное для регулирования и стабилизации напряжения сети переменного тока при значительных изменениях нагрузки и других параметров электрической сети с целью защиты оборудования от резких бросков напряжения, которые могут повлечь за собой выход электроприборов из строя. Однофазные стабилизаторы напряжения Штиль R110 обеспечивает качественным электропитанием устройств с номинальной мощностью 110 ВА в условиях нестабильности напряжения питающей сети и несоответствии качества электроэнергии требованиям ГОСТ 12109-97. Устройство также производит фильтрацию электромагнитных помех в сетях общего назначения напряжением 220 (или 380) В и частотой 50 Гц.
Устройство и принцип действия
Стабилизатор Штиль выполнен в виде настольного блока, имеющего металлический корпус и содержащего микропроцессорный узел, силовой трансформатор, несколько коммутационных реле и фильтр подавления помех.
Микропроцессор улавливает нестабильность сети, измеряет перепад напряжения и преобразует измеренное значение в управляющий импульс, направленный на реле, коммутирующее соответствующий отвод силового трансформатора с необходимым количеством витков его обмотки. В стабилизаторе Штиль осуществляется дискретное регулирование напряжения: при коммутации обмотки напряжение линии возрастает до заданного значения, при разъединении контакта – напряжение падает до следующего срабатывания реле. Такое регулирование происходит на протяжении всей работы защищаемой системы.
Достоинства
• отсутствие частотных помех
• отсутствие искажений формы напряжения сети
• 6 режимов срабатывания реле позволяет произвести плавную стабилизацию напряжения
• естественное охлаждение
• широкий диапазон изменения нагрузки – до 100%
• минимальное время срабатывания – 30-40 мс
• автоматическое срабатывание при перегрузке
• отображение режимов работы: 3 встроенных светодиода показывают состояние сети, нагрузки и причину отключения.
Технические характеристики
| Входные параметры | |
| Тип входной сети | однофазная |
| Номинальное входное напряжение (по фазе),В | 220 |
| Рабочий диапазон входных напряжений (по фазе), В | 165…265 |
| Предельный диапазон входных напряжений (по фазе), В | 135…275 |
| Частота входной сети, Гц | 50 ±2 |
| Выходные параметры | |
| Номинальная мощность, кВА | 0,11 |
| Номинальное выходное напряжение (по фазе), В | 220 |
| Диапазон выходных напряжений (по фазе), В | 220 ±7% |
| Рабочий диапазон выходных напряжений (по фазе), В | 205…235 |
| Предельный диапазон выходных напряжений (по фазе), В | 180…242 |
| Форма выходного напряжения | синусоидальная |
| КПД, % | не менее 90 |
| Диапазон изменения нагрузки, % | 0…100 |
| Перегрузка, % | менее 100 -15 с более 100 -2 с |
| Количество ступеней регулирования | 5 |
| Принцип регулирования напряжения | Автотрансформатор с 6-ю отводами |
| Тип ключей | реле |
| Сервисные функции и защита | |
| Защита от перегрузки и КЗ | Электронная и вставка плавкая |
| Фильтр | Выходной LC |
| Частотная характеристика фильтра | 10 дб на 100 кГц |
| Байпас | - |
| Индикация и сигнализация | |
| Индикация основных режимов работы/цифровая индикация напряжений и мощности | +/- |
| Подключение | |
| Поключение к сети | Кабель с трёхполюсной вилкой |
| Подключение нагрузки | Трёхполюсная розетка |
| Надежность | |
| Время непрерывной работы | не ограничено |
| Гарантийный срок эксплуатации | 12 мес. |
| Конструктивное исполнение | |
| Габариты (ВхШхГ), мм | 70х195х130 |
| Масса, кг | не более 2 |
| Охлаждение | Естественное |
| Степень защиты (по ГОСТ 14254) | IP30 |
| Климатическое исполнение | |
| Климатическое исполнение (ГОСТ 15150) | УХЛ 4.2 |
| Температура окружающей среды, °С | +1…+40 |
| Относительная влажность воздуха, % при температуре +25 °С | не более 80 |
| Механическая прочность | |
| Механические воздействия (ГОСТ 17516.1) | М1 |
| Сертификаты | |
| Сертификаты | Сертификат соответствия №РОСС RU.МЕ06.В02631 |
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
