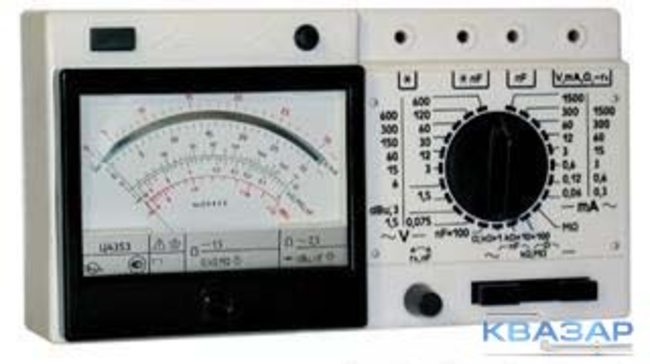

Прибор комбинированный Ц4353 предназначен для измерения силы и напряжения постоянного и переменного тока, сопротивления постоянному току, емкости и относительного уровня передачи переменного напряжения.
Прибор Ц4353 измеряет среднее значение переменного тока или напряжения, но проградуирован в действующих (эффективных) значениях при практически синусоидальной форме кривой. Применяется для измерения параметров электрических цепей электро- и радиотехнических устройств в различных отраслях народного хозяйства.
Измерительный механизм магнитоэлектрической системы с внутрирамочным магнитом.
Пластмассовый корпус прибора Ц4353 состоит из основания и крышки. Элементы прибора смонтированы на печатных платах. Подвижная часть выполнена на растяжках. Измерительный механизм стрелочного типа.
В приборе Ц4353 размещен единый источник питания, состоящий из трех последовательно включенных сухих элементов типа Э316 и предназначенный для питания омметра и усилителя автовыключателя.
Технические характеристики
Класс точности | 1,5/2,5 |
Диапазоны измерений | |
Сила постоянного тока, мА | 0,06 ... 1500 |
Сила переменного тока, мА | 0,6 ... 1500 |
Напряжение постоянного тока, В | 0,075 ... 600 |
Напряжение переменного тока, В | 1,5 ... 600 |
Сопротивление постоянному току, кОм | 0,3 ... 5000 |
Частотный диапазон, Гц | 45 ... 5000 |
Емкость, мкФ | 0,5 |
Коэффициент искажения синусоидальной формы | 1,11 |
Параметры | |
Входное сопротивление при постоянном токе, кОм/В | 20 |
Входное сопротивление при переменном токе, кОм/В | 2 |
Питание | автономное |
Размеры, мм | 215х115х90 |
Масса, кг | 1,5 |
Количество пределов измерения: 38.
Наработка на отказ: 6250 ч.
Средний срок службы: 6 лет.
Рабочее положение: горизонтальное.
Температура окружающего воздуха: -10 ... +40°С относительная влажность: 90 % при 30°С.
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
