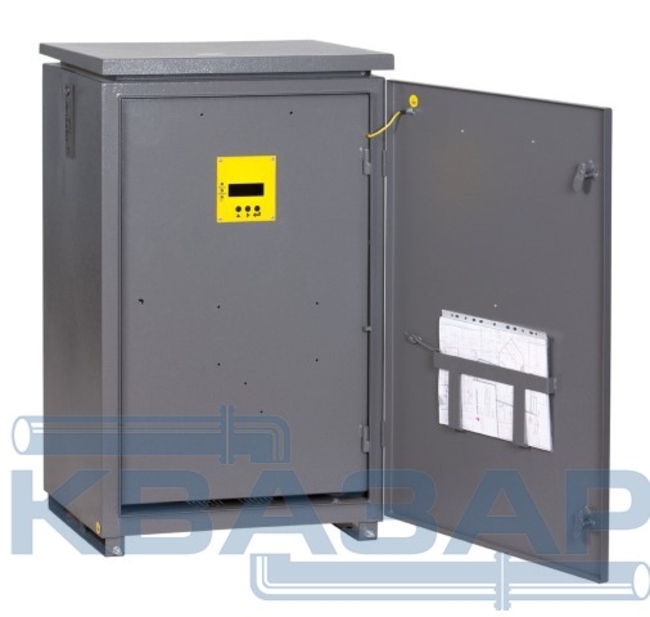

Выпрямители автоматические В-ОПЕ-ТМ-1, В-ОПЕ-ТМ-2

kz-00064
Свяжитесь с нами насчёт цены
Доставка
Варианты оплаты
Наши преимущества

Собственное производство

Гарантия изготовителя

Возврат и обмен

Лучшая цена

Скидка от суммы заказа

Назначение и область применения

Выпрямители В-ОПЕ-ТМ представляют собой устройства для промышленного применения, используемые в качестве источника катодного тока, и предназначены для электрохимической защиты подземных металлических конструкций от возникновения и действия грунтовой коррозии. Приборы обладают возможностью автоматической стабилизации и поддержанием защитного тока и потенциала на заданном уровне.

Коэффициент пульсации выходного напряжения не более 3%.

Устройство применяется на предприятиях, специализирующихся на изготовлении, установке, ремонте и эксплуатации подземных металлических сооружений, таких как:

  • магистральные трубопроводы, в частности, газо-, нефте-, продукто- и другие трубопроводы различного назначения
  • объекты коммунально-бытового хозяйства
  • резервуары-хранилища.

Приборы эффективны и при работе с металлоконструкциями, расположенными в грунтах с повышенной агрессивностью, а также в зонах действия блуждающих токов, индуцированных рельсовым электротранспортом.

Модификации

Приборы выпускаются в двух модификациях, различающихся по климатическому исполнению и размещению:

  1. В-ОПЕ-ТМ-1 (климатическое исполнение У категории размещения 1) создан для установки на открытом воздухе
  2. В-ОПЕ-ТМ-2 (климатическое исполнение У категории размещения 2) предназначен для установки в распределительных устройствах для катодной защиты (УКЗВ и УКЗН) и других закрытых помещениях.

Конструктивное исполнение выпрямителей В-ОПЕ предусматривает их применение:

  • в качестве самостоятельного изделия
  • в системах, оборудованных комплексом телемеханики (адаптированы для работы с различными вариантами телемеханики).

Степень защиты от соприкосновения с токоведущими частями и от воздействия окружающей среды - IP34, а встроенных электронных узлов - IP44 по ГОСТ 14254-96.

Функциональные возможности

Дистанционное управление и контроль различными системами телемеханики для определения:

  • разности потенциалов
  • выходного тока
  • выходного напряжения
  • накопительного учета потребляемой электроэнергии
  • дистанционной установки защитного потенциала (в автоматическом режиме поддержания защитного потенциала)
  • дистанционной установки защитного тока (в автоматическом режиме стабилизации защитного тока)
  • дистанционной установки выходного напряжения выпрямителя (в ручном режиме установки выходного напряжения)
  • несанкционированного доступа внутрь выпрямителя.

Конструктивные особенности

Выпрямитель адаптирован к основным системам телемеханики: «УНК-ТМ», «Магистраль2», «СТН-3000», «SupeRTU4», «СКАТ», «ЭЛСИ-2000», «ТЕЛУР».

Стабильная работа в климатических зонах в широком диапазоне температур окружающей среды: от минус 45°С до +45°С.

Повышенная защита от механических повреждений. Толщина стального корпуса - 2 мм.

Порошковое покрытие значительно повышает коррозийную стойкость корпуса.

Специальная, вандалоустойчивая конструкция замков, обеспечивает плотное прилегание наружной двери и защиту от несанкционированного доступа.

Надежная система сигнализации о несанкционированном доступе.

Увеличен технический ресурс до 100000 часов, срок службы до 20 лет.

Дополнительно установлен счетчик времени наработки, указывающий время подачи напряжения питающей сети на выпрямитель и нахождения выпрямителя во включенном состоянии.

Решаемые задачи

  • заданные электрические параметры при изменении напряжения питающей сети от 176 В до 242 В, а так же работоспособность при изменении напряжения питающей сети от 150 В до 270 В
  • автоматическое включение в работу в заданном режиме при пропадании и появлении вновь напряжения питающей сети (при перебоях в электроснабжении)
  • отвод блуждающих токов с защищаемого сооружения на анодный заземлитель (дренирование токов) при отсутствии напряжения питающей сети
  • стабильную работу при сбросе и набросе нагрузки
  • эффективную защиту от перегрузок и коротких замыканий в цепи нагрузки
  • эффективную защиту от атмосферных (грозовых) перенапряжений со стороны вводов питающего напряжения и нагрузки
  • учет времени наличия на сооружении защитного потенциала, величиной не менее заданного
  • экономичное энергопотребление за счет высоких энергетических показателей и накопительный учет электроэнергии встроенным электронным счетчиком
  • низкий уровень радиопомех, не превышающий значений, установленных ГОСТ Р51522-99.

Режимы работы

  • автоматическое поддержание измеряемой разности потенциалов на заданном уровне в диапазоне значений от - 0,5 В...- 3,5 В
  • автоматическое поддержание защитного тока (стабилизация выходного тока)
  • ручная установка выходного напряжения (тока)
  • неуправляемый выпрямитель
  • регулируемый выпрямитель
  • регулируемый стабилизатор выходного тока (напряжения)
  • циклическое прерывание тока нагрузки, для измерения поляризационного потенциала, по сигналам системы телемеханики или от встроенного таймера.

Технические характеристики

Наименование параметров В-ОПЕ-25-24-У1 В-ОПЕ-42-24-У1 В-ОПЕ-42-48-У1 В-ОПЕ-63-48-У1 В-ОПЕ-84-48-У1 В-ОПЕ-104- 48-У1
1. Выходная номинальная мощность, кВт 0,6 1,0 2,0 3,0 4,0 5,0
2. Номинальный выпрямленный ток, А 25 42 42/24 63/33 84/42 104/52
3. Номинальное выпрямленное напряжение, В 24 24 48/96 48/96 48/96 48/96
4. Коэффициент полезного действия, в номинальном режиме не менее, % 78 83 87 88 87 90
5. Коэффициент мощности в номинальном режиме, не менее 0,8
6. Напряжение однофазной питающей сети, В 220(-70/+50)
7. Номинальная частота питающей сети, Гц 50±3
8. Число фаз 1
9. Диапазон регулировки выпрямленного тока и напряжения, % 0...100
10. Диапазон регулирования уставки защитного потенциала, В -0,5...-3,5
11. Пульсация тока на выходе с фильтром, не более, % 3
12. Количество автоматических включений, раз от 2 до 6
13. Стабильность тока или потенциала, % ±2,5


Комплект поставки

Устройство поставляется в комплекте с медно-сульфатным электродом сравнения ЭНЕС-1, ЭНЕС-МС-2.

В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.

Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.

В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.

К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.

Транспортирование неисправного изделия осуществляется за счет Изготовителя.
