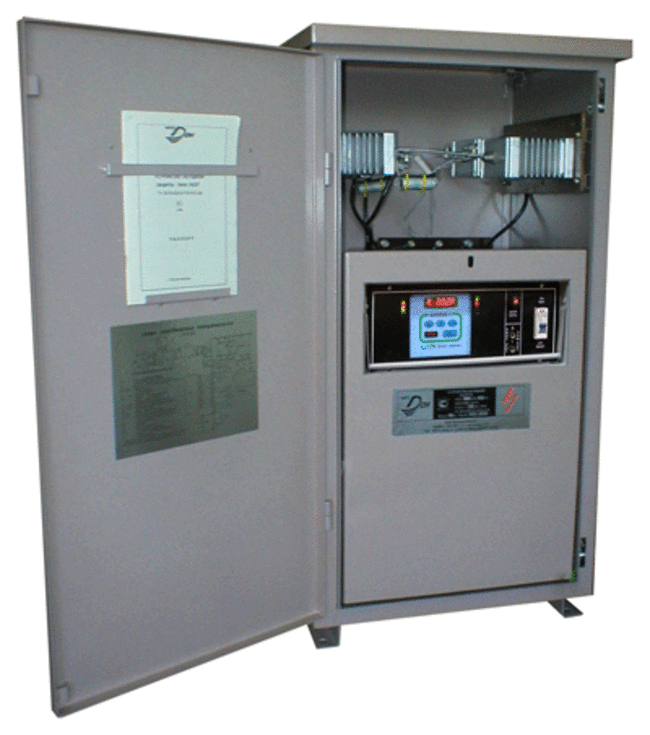

Преобразователь катодной защиты телеметрический УКЗТ-АУ ОПЕ ТМ (GSM) Х,Х У1
Преобразователи катодной защиты (ПКЗ) серии "Дон-ТМ" и "Дон-ТМ-GSM" предназначены для защиты стальных подземных сооружений от почвенной коррозии методом катодной поляризации.
ПКЗ данной серии отличаются от преобразователей серии «Дон-У» наличием, в качестве блока управления, микропроцессорного контроллера «КАТРОН-СКЗ» (НПП «ДонКонт»), позволяющего осуществлять интеграцию ПКЗ в комплекс локальной системы телемеханики ЭХЗ. Контроллер «КАТРОН-СКЗ» изготавливается в виде отдельного блочного модуля, включающего в себя блок контроллера, модулей GSM связи и источника резервного питания. Контроллер «КАТРОН-СКЗ» позволяет передавать измеренные значения параметров преобразователей, защитного потенциала, сигнала тревоги (при несанкционированном вскрытии ПКЗ) по каналам GSM связи, при использовании специального аппаратного-программно комплекса «СТЕЛ-К», либо по последовательному порту RS-485, для интеграции ПКЗ в другие системы телемеханики. При этом остались неизменными установочные размеры внешнего корпуса и внутреннего поворотного шасси преобразователя, что в значительной степени универсализирует применение преобразователей катодной защиты серий «Дон-ТМ», «Дон-У» и «Дон» на этапе проектирования.
Преобразователи соответствуют требованиям ГОСТ Р 51164-98 (при подключенном фильтре ФПП-1) и ГОСТ 9.602-89, имеют добровольный сертификат соответствия.
Преобразователи серии «Дон-ТМ» производятся в двух модификациях:
- УКЗТ-АУ ОПЕ ТМ Х,Х У1 – автоматические преобразователи катодной защиты, обеспечивающие режимы автоматической стабилизации выходного тока и защитного потенциала на сооружении, с контроллером «КАТРОН» без модуля GSM связи и резервного источника питания
- УКЗТ-АУ ОПЕ ТМ-GSM Х,Х У1 – автоматические преобразователи, обеспечивающие режимы автоматической стабилизации выходного тока и защитного потенциала на сооружении, с контроллером «КАТРОН» укомплектованным модулем GSM связи и резервным источником питания.
Параметры, измеряемые и передаваемые контроллером по каналам системы телемеханики:
- значение выходного напряжения ПКЗ
- значение выходного тока ПКЗ
- значение защитного потенциала на сооружении (при подключении электрода сравнения ЭСМС)
- показания счетчика моточасов и счетчика времени работы ПКЗ в установленном режиме
- показания счетчика электроэнергии (при установке счетчика соответствующего типа)
- передача сигнала тревоги на диспетчерский пост и дублирование сигнала через СМС на мобильный телефон персонала
- ведение архива электронного журнала работы ПКЗ, с дискретностью измерений в 1 час и объемом журнала – 2 месяца.
Технические характеристики
| № | Параметр | УКЗТ-АУ ОПЕ ТМ-GSM 0,3 У1 | УКЗТ-АУ ОПЕ ТМ-GSM 0,6 У1 | УКЗТ-АУ ОПЕ ТМ-GSM 1,2 У1 | УКЗТ-АУ ОПЕ ТМ-GSM 2,0 У1 | УКЗТ-АУ ОПЕ ТМ-GSM 3,0 У1 | УКЗТ-АУ ОПЕ ТМ-GSM 5,0 У1 |
| 1. | Номинальная выходная мощность, кВА | 0,3 | 0,6 | 1,2 | 2,0 | 3,0 | 5,0 |
| 2. | Номинальное напряжение питающей сети переменного тока частотой 50 Гц, В | 220±22 | |||||
| 3. | Номинальное выпрямленное напряжение, В: | ||||||
| режим 1 | 12 | 24 | 24 | 48 | 48 | 48 | |
| режим 2 | 24 | 48 | 48 | 96 | 96 | 96 | |
| 4. | Номинальный выпрямленный ток, А: | ||||||
| режим 1 | 25 | 25 | 50 | 42 | 64 | 100 | |
| режим 2 | 12 | 12 | 25 | 21 | 32 | 50 | |
| 5. | Диапазон регулировки выходного напряжения, % | 1...100 | |||||
| 6. | Автоматическая стабилизация: | ||||||
| выходного тока, в диапазоне, % | 5 - 100 | ||||||
| защитного потенциала, В | -3,5 ... -0,5 | ||||||
| 7. | Точность поддержания в автоматическом режиме: | ||||||
| выходного тока, не более, % | ±2,5 | ||||||
| защитного потенциала, не более,% | ±2,5 | ||||||
| 8. | Коэффициент полезного действия: | ||||||
| без фильтра ФПП-1, не менее, % | 70 | ||||||
| с ФПП-1, не менее, % | 71 | 75 | 75 | 78 | 82 | 82 | |
| 9. | Пульсация выходного напряжения постоянного тока, не более, %: | ||||||
| с фильтром ФПП-1 | 3 | ||||||
| без ФПП-1 | 50 | ||||||
| 10. | Напряжение срабатывания защиты от атмосферных перенапряжений, В | 390 | |||||
| 11. | Климатическое исполнение, категория размещения | У1 | |||||
| 12. | Класс безопасности обслуживания | 01 | |||||
| 13. | Степень защиты от воздействия окружающей среды и соприкосновения с токоведущими частями | IP34 | |||||
| 14. | Протокол передачи данных | RS-485 | |||||
| 15. | Рабочий диапазон температур, оС | -45 ... +45 (max. +50) | |||||
| 16. | Масса, не более, кг | 35 | 52 | 52 | 58 | 65 | 70 |
| 17. | Габаритные размеры, мм (ШxВxГ) | 435х590х370 | |||||
В случае неисправности приборов из-за отказа входящих в него радиоэлементов, ремонт будет произведен за счет предприятия-изготовителя.
Гарантийный срок эксплуатации всех изделий, производимых ООО «Квазар», составляет 1 год со дня отгрузки в адрес Покупателя. В течение гарантийного срока Покупатель имеет право на ремонт изделия за счет Изготовителя при условии соблюдения всех правил эксплуатации, хранения и транспортирования изделия.
В случае обнаружения дефектов и неисправностей в период действия гарантийных обязательств, изделие должно быть направлено на ремонт по адресу предприятия-изготовителя — 450074, Российская Федерация, г. Уфа, ул. Пугачёва 1/1.
К неисправному прибору необходимо приложить сопроводительное письмо, в котором в произвольной форме на имя директора ООО "Квазар" указать выявленные дефекты и неполадки в работе.
Транспортирование неисправного изделия осуществляется за счет Изготовителя.
